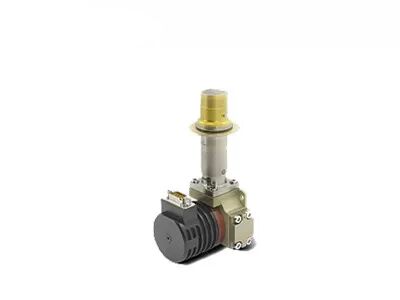

मल्टी सेंसर पेलोड के लिए MWIR क्रायोजेनिकली कूल्ड इन्फ्रारेड डिटेक्टर 15μM 640x512
| उत्पत्ति के प्लेस | वुहान, हुबेई प्रांत, चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | C615M मेगावाट |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | negotiable |
| भुगतान शर्तें | एल/सी,टी/टी |
उत्पाद विवरण
| संकल्प | 640x512/12μm | नेटडी | ≤17mK (F2); ≤17mK (F2); ≤18mK (F4) ≤18mK (F4) |
|---|---|---|---|
| स्पेक्ट्रल रेंज 8 ~ 14μm | 3.7 ~ 4.8μm मेगावाट | ऑपरेशन तापमान | -45℃~+71℃ |
| प्रमुखता देना | MWIR क्रायोजेनिकली कूल्ड इन्फ्रारेड डिटेक्टर,640x512 MWIR कूल्ड इन्फ्रारेड डिटेक्टर,कूल्ड इन्फ्रारेड डिटेक्टर 640x512 |
||
उत्पाद विवरण
रिमोट मॉनिटरिंग सिस्टम के लिए 15μM 640x512 कूल्ड MWIR इन्फ्रारेड डिटेक्टर
उत्पाद विवरण
SensorMicro द्वारा विकसित HgCdTe/MCT कूल्ड इन्फ्रारेड डिटेक्टरों में से एक होने के नाते। C615M एक 640×512 रिज़ॉल्यूशन, 15μm पिक्सेल आकार, MCT तकनीक आधारित मिड वेव इन्फ्रारेड डिटेक्टर है जो स्पष्ट चित्र प्रस्तुत कर सकता है। उद्योग मानक इंटरफेस और RS058/RS046/LS734 क्रायोकूलर से लैस, C615M को हल्के वजन, कम बिजली की खपत, लंबे जीवन और उच्च विश्वसनीयता की विभिन्न ग्राहक आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है। यह लगभग सभी संभावित अनुप्रयोगों जैसे लंबी दूरी की निगरानी प्रणाली, हैंडहेल्ड थर्मल इमेजर, गैस रिसाव का पता लगाने वाले कैमरे आदि के लिए सबसे लोकप्रिय 640x512/15μm विनिर्देश के साथ है।
C615M RS058 को RS058 इंटीग्रेटेड स्टर्लिंग कूलर के साथ कॉन्फ़िगर किए जाने पर अधिकांश मुख्यधारा के स्कॉर्पियो जैसे उत्पादों के साथ बदला जा सकता है। ड्यूअर डिज़ाइन, कूलर आयाम, और यांत्रिक/विद्युत इंटरफ़ेस लगभग समान हैं ताकि कैमरा इंटीग्रेटर्स को केवल अपने पुराने दोषपूर्ण समकक्ष को बाहर निकालने और आगे के आंतरिक कॉन्फ़िगरेशन के लिए हमारे विनिमेय C615M RS058 को आसानी से कनेक्ट करने की आवश्यकता हो।
इसका व्यापक रूप से कई उच्च अंत अनुप्रयोगों में उपयोग किया जा सकता है, जैसे कि हैंडहेल्ड टोही प्रणाली, रिमोट मॉनिटरिंग सिस्टम, सर्च एंड ट्रैकिंग सिस्टम, एन्हांस्ड फ्लाइट विजन सिस्टम, इलेक्ट्रो-ऑप्टिकल पेलोड आदि।
मुख्य विशेषताएं
तेज और स्पष्ट इमेजिंग
• अच्छी एकरूपता, प्रभावी पिक्सेल दर＞99.5%
• उच्च तापीय संवेदनशीलता
गारंटीकृत निरंतर आपूर्ति
• विनिमेय मानक इंटरफ़ेस
• बड़े पैमाने पर उत्पादन, अच्छी स्थिरता
विशिष्ट अनुप्रयोगों के लिए डिज़ाइन किया गया
• तरंग दैर्ध्य को अनुकूलित किया जा सकता है
• F संख्या को अनुकूलित किया जा सकता है
• बढ़ते सतह को अनुकूलित किया जा सकता है
• एकाधिक क्रायोकूलर उपलब्ध हैं
उत्पाद विनिर्देश
| मॉडल | C615M MW |
| सामग्री | MCT |
| रिज़ॉल्यूशन | 640x512 |
| पिक्सेल पिच | 15μm |
| स्पेक्ट्रल रेंज | 3.7μm～4.8μm MW |
| कार्य करने का तरीका | स्नैपशॉट, ITR/IWR इंटीग्रेशन मोड; विंडोज मोड; एंटी-ब्लूमिंग |
| चार्ज क्षमता | 9.1Me-/6.5Me-(ITR) 7.8Me-/5.2Me-(IWR) |
| डायनामिक रेंज | ≥75dB |
| आउटपुट की संख्या | 4; प्रति आउटपुट 10Mpixel/s तक |
| NETD | F2: ≤17mK F4: ≤18mK |
| प्रभावी पिक्सेल दर | ≥99.5% |
| प्रतिक्रिया गैर-एकरूपता | ≤8% |
| क्रायोकूलर प्रकार | RS058/RS046 |
| स्थिर बिजली की खपत | ≤6W@RS058 ≤5W@RS046 |
| अधिकतम बिजली की खपत | ≤12W @ RS058 ≤11W @ RS046 |
| बिजली की आपूर्ति | RS058: 24V DC RS046: 32V DC |
| शीतलन समय | ≤6min @ RS058 ≤5min30s @ RS046 |
| वज़न | ≤600g @ RS058 ≤350g @ RS046 |
| आयाम (मिमी) | RS046: 122x46.3x82 RS058: 147x58.5x71 |
| कार्य तापमान | -45°C ~ +71°C |
औद्योगिक अनुप्रयोग
C615M MWIR क्रायोजेनिकली कूल्ड इन्फ्रारेड डिटेक्टर का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है जैसे रिमोट मॉनिटरिंग सिस्टम, फ्लाइट विजन एन्हांसमेंट सिस्टम, मल्टी-सेंसर पेलोड आदि।
हमारी उत्पाद लाइन
इन-हाउस इन्फ्रारेड डिटेक्टर प्रौद्योगिकियां
8-इंच 0.11μm VOx अनकूल्ड इन्फ्रारेड डिटेक्टर
8-इंच 0.5μm MCT कूल्ड इन्फ्रारेड डिटेक्टर
8-इंच 0.5μm T2SL कूल्ड इन्फ्रारेड डिटेक्टर
उत्पादन क्षमता और लाभ
प्रति वर्ष 6 मिलियन स्व-विकसित इन्फ्रारेड डिटेक्टर
30,000 m² सेमीकंडक्टर फैब्रिकेशन सुविधा
20,000 m² क्लीनरूम क्षेत्र
SensorMicro के बारे में
SensorMicro दुनिया का अग्रणी इन्फ्रारेड डिटेक्टर निर्माता और सेवा प्रदाता है। यह दुनिया भर के ग्राहकों को उच्च प्रदर्शन वाले अनकूल्ड और कूल्ड थर्मल इमेजिंग डिटेक्टर प्रदान करने और अपने पेशेवर अनुप्रयोग अनुभव को साझा करने के लिए तैयार है।
अक्सर पूछे जाने वाले प्रश्न
1. ऑप्टिकल गैस इमेजिंग के लाभ
समय की बचत और कुशल: बड़े पैमाने पर वास्तविक समय का पता लगाने, तेजी से रिसाव का पता लगाने का समर्थन करें, उत्पादन में बाधा डालने की आवश्यकता नहीं है।
लंबी दूरी का पता लगाना: खतरनाक और जटिल क्षेत्रों से दूर, गैर-संपर्क गैर-विनाशकारी परीक्षण, बिना अतिरिक्त विकिरण स्रोत के
विश्लेषण में आसान: सहज इमेजिंग, तत्काल भंडारण, सुविधाजनक विश्लेषण
बहु-कार्य निरीक्षण: विभिन्न प्रकार की गैसों का पता लगाया जा सकता है, उत्कृष्ट रिमोट तापमान माप फ़ंक्शन के साथ
2．ऑप्टिकल गैस इमेजिंग का कार्य सिद्धांत
ऑप्टिकल गैस इमेजिंग एक प्रकार की इन्फ्रारेड तकनीक है जो अदृश्य औद्योगिक गैसों को देख सकती है।
विशिष्ट तरंग दैर्ध्य पर इन्फ्रारेड विकिरण को अवशोषित करने के बाद, गैस और पृष्ठभूमि के बीच इन्फ्रारेड विकिरण अंतर होगा।
बिल्ट-इन नैरोबैंड फिल्टर वाला गैस रिसाव का पता लगाने वाला इन्फ्रारेड डिटेक्टर केवल गैस इन्फ्रारेड अवशोषण शिखर के पास इन्फ्रारेड बैंड प्राप्त करता है, और गैस और पृष्ठभूमि के बीच विकिरण अंतर के माध्यम से गैस को दृश्यमान इन्फ्रारेड छवियों में परिवर्तित कर सकता है।
