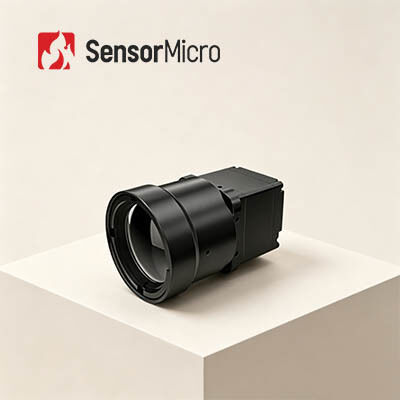

iSE612 अनकूल्ड LWIR थर्मल कैमरा कोर 640x512 रिज़ॉल्यूशन 12μm पिक्सेल आकार और शटरलेस ऑपरेशन के साथ

  • iSE612 Uncooled LWIR Thermal Camera Core with 640x512 Resolution 12μm Pixel Size and Shutterless Operation
  • iSE612 Uncooled LWIR Thermal Camera Core with 640x512 Resolution 12μm Pixel Size and Shutterless Operation
उत्पत्ति के प्लेस चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या iSE612
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
विशिष्ट बिजली की खपत 0.8W@50Hz@23±3℃ प्रकार नया तारा
संकल्प 640x512 / 12μm नेटडी ≤20mK
वर्णक्रमीय प्रतिक्रिया 8μm ~ 14μm डिजिटल फ़्रेम दर 50 हर्ट्ज
प्रमुखता देना

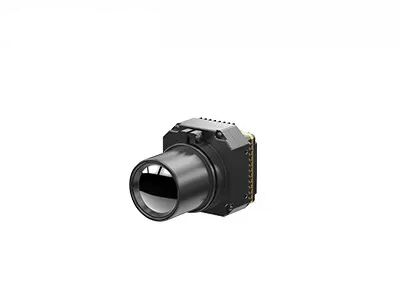

LWIR कैमरा कोर 12uM

,

PLUG612 LWIR कैमरा कोर
एक संदेश छोड़ें
उत्पाद विवरण
स्पष्ट थर्मल इमेजिंग के साथ iSE612 अनकूल्ड LWIR थर्मल कैमरा कोर 640x512 12μm
उत्पाद अवलोकन

ISE612 थर्मल इमेजिंग कोर असाधारण छवि स्पष्टता और बेहतर प्रदर्शन प्रदान करने के लिए व्यापक ऑप्टिकल घटकों, सिग्नल प्रोसेसिंग सर्किटरी और उन्नत छवि प्रसंस्करण एल्गोरिदम के साथ 640x512/12μm अनकूल्ड थर्मल सेंसर को जोड़ता है।

यह इन्फ्रारेड कैमरा कोर शटर कैलिब्रेशन की आवश्यकता को समाप्त करता है, अवलोकन के दौरान हकलाने और शोर के मुद्दों को प्रभावी ढंग से हल करता है। विविध उपयोगकर्ता आवश्यकताओं के लिए डिज़ाइन किया गया, iSE612 सुपर-रिज़ॉल्यूशन एल्गोरिदम, पिक्चर-इन-पिक्चर, अनुकूलन योग्य ओएसडी, स्लीप मोड, इलेक्ट्रॉनिक ज़ूम और अन्य उन्नत सुविधाओं का समर्थन करता है। यह आसान एकीकरण के लिए कई वीडियो इंटरफेस और लेंस विकल्प प्रदान करता है, जिसमें SWaP-अनुकूलित डिज़ाइन अंतरिक्ष-बाधित अनुप्रयोगों में उत्कृष्ट छवि गुणवत्ता प्रदान करता है।

मुख्य विशेषताएं
  • चिकना, स्थिर और उच्च लागत प्रभावी:ऑपरेशन के दौरान किसी शटर कैलिब्रेशन की आवश्यकता नहीं होती है, जिससे पारंपरिक शटर-आधारित प्रणालियों में आम तौर पर होने वाली छवि हकलाहट समाप्त हो जाती है। NETD≤20mK के साथ उच्च लागत प्रभावी एपेक्सकोर सिरेमिक-पैकेजिंग डिटेक्टर का उपयोग करता है।
  • कॉम्पैक्ट और हल्का, एकीकरण के लिए लचीला:आयाम 25.4×25.4×22.7 मिमी जितना छोटा, कोर वजन ≤26±1.5 ग्राम। जगह बचाने वाला संरचनात्मक डिज़ाइन लचीले सिस्टम लेआउट और एकीकरण की अनुमति देता है।
  • निर्बाध एकीकरण के लिए समृद्ध सुविधाएँ:सुपर-रिज़ॉल्यूशन एल्गोरिदम, पिक्चर-इन-पिक्चर, अनुकूलन योग्य ओएसडी, स्लीप मोड, वन-क्लिक कैलिब्रेशन और विभिन्न माइक्रो ओएलईडी डिस्प्ले के साथ संगतता का समर्थन करता है। आसान माध्यमिक विकास और सिस्टम अनुकूलन के लिए कई ऑप्टिकल लेंस और एक्सटेंशन घटकों के साथ संगत।
उत्पाद विशिष्टताएँ
नमूना iSE612
आईआर डिटेक्टर संकेतक
संवेदनशील सामग्री स्वर
संकल्प 640×512
पिक्सेल आकार 12μm
वर्णक्रमीय प्रतिक्रिया 8μm ~ 14μm
विशिष्ट NETD ≤20mK
मूर्ति प्रोद्योगिकी
डिजिटल फ़्रेम दर 50 हर्ट्ज
स्टार्टअप का समय 6s
डिजिटल वीडियो YUV420/YUV422/RGB888/RAW
छवि एल्गोरिथ्म एनयूसी/डीआरसी/डीएनएस/डीडीई/एसएफएफसी
शटर रहित का समर्थन किया
छवि प्रदर्शन 10 प्रकार (व्हाइट हॉट/लावा/आयरन रेड/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो 1/रेनबो 2/टिंट/ब्लैक हॉट)
छवि दिशा क्षैतिज/ऊर्ध्वाधर/विकर्ण
डिजिटल ज़ूम 1x/2x/4x/8x
विद्युतीय
मानक बाहरी इंटरफ़ेस 50पिन:BP040SB-50-0114-B-R0
संचार इंटरफेस टीटीएल-232/यूएसबी2.0
डिजिटल वीडियो इंटरफ़ेस DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE
विस्तार घटक USB2.0/SDI/HDMI/GIGE/कैमरालिंक/VPC/MIPI-CSI-2LANE
विद्युत इंटरफ़ेस
वोल्टेज आपूर्ति 2.7V~5.3V
विशिष्ट बिजली की खपत 0.8W@50Hz@23±3℃
मैकेनिकल/लेंस
नंगे कोर आकार (मिमी) 25.4×25.4×22.7मिमी φ36×24.3मिमी
नंगे कोर वजन (जी) 26±1.5 28±1.5
ऑप्टिकल लेंस फिक्स्ड फोकस एथरमल: 4.8 मिमी/9.1 मिमी/13 मिमी/19 मिमी फिक्स्ड फोकस एथरमल: 25 मिमी/35 मिमी/50 मिमी/70 मिमी/100 मिमी
मैनुअल फोकस: 25 मिमी/35 मिमी/50 मिमी
मोटर चालित लेंस: 75 मिमी/100 मिमी/150 मिमी
सतत ज़ूम: 15~75मिमी/20~100मिमी/28~90मिमी/30~150मिमी/30~180मिमी/25~225मिमी
प्रभाव हाफ साइन वेव, 40 ग्राम/11 एमएस, प्रभाव दिशा एक्स एक्सिस, 3 बार 1500g@0.4ms
कंपन 5.35 ग्राम, यादृच्छिक कंपन, 3-अक्ष
शटर घटक वैकल्पिक
पर्यावरण अनुकूलता
परिचालन तापमान -40℃~+70℃
भंडारण तापमान -45℃~+85℃
नमी 5%~95%, गैर-संघनक
प्रमाणन ROHS2.0/पहुंच
औद्योगिक अनुप्रयोग
औद्योगिक दृष्टि अग्निशमन एवं बचाव सुरक्षा निगरानी बाहरी अवलोकन मशीन विजन उपभोक्ता इलेक्ट्रॉनिक्स
हमारे फायदे
  • संपूर्ण दस्तावेज़ीकरण:तत्काल कार्यान्वयन के लिए उत्पाद मैनुअल, सेटअप गाइड और चयन संदर्भ।
  • विकास एवं परीक्षण सहायता:नमूना एकीकृत परीक्षण, प्रदर्शन मूल्यांकन और पैरामीटर सत्यापन सेवाएँ।
  • उन्नत डेवलपर टूलकिट:गहन एकीकरण के लिए एसडीके, एपीआई, एल्गोरिदम और डिबगिंग टूल।
  • दूरस्थ तकनीकी सहायता:महत्वपूर्ण मुद्दों के लिए त्वरित प्रतिक्रिया और समय पर समाधान के साथ 24/7 सहायता।
  • वारंटी:इष्टतम प्रदर्शन को बहाल करने के लिए मूल हिस्से और सख्त प्रक्रिया का पालन।
अक्सर पूछे जाने वाले प्रश्नों
इन्फ्रारेड डिटेक्टर रिज़ॉल्यूशन क्या है?
इन्फ्रारेड डिटेक्टर रिज़ॉल्यूशन थर्मल इमेजिंग में पिक्सेल की संख्या को संदर्भित करता है। उच्च रिज़ॉल्यूशन का अर्थ है अधिक अवलोकन और तापमान माप बिंदु, लंबी दूरी पर छोटे लक्ष्यों का पता लगाने में सक्षम बनाना। सामान्य इन्फ्रारेड थर्मल इमेजिंग रिज़ॉल्यूशन 256x192, 384x288, 640x512, 800x600, 1024x768 से 1280x1024 तक होते हैं। उच्च रिज़ॉल्यूशन आमतौर पर डिटेक्टर लागत को बढ़ाता है।
दृश्य क्षेत्र (FOV) क्या है?
दृश्य क्षेत्र का तात्पर्य इन्फ्रारेड थर्मल इमेजर के ऑप्टिकल सिस्टम द्वारा देखे गए वस्तु स्थान के द्वि-आयामी दृश्य क्षेत्र से है। एक उदाहरण के रूप में क्षैतिज FOV लेते हुए, डिटेक्टर सरणी आकार A×B, पिक्सेल आकार d, और लेंस फोकल लंबाई f के साथ, क्षैतिज FOV कोण θ=2×arctan(A×d/2f)। डिटेक्टर सरणी और पिक्सेल आकार का चयन करने के बाद, दृश्य का क्षेत्र केवल ऑप्टिकल सिस्टम की फोकल लंबाई के साथ बदलता है: लंबी फोकल लंबाई के परिणामस्वरूप देखने का क्षेत्र संकीर्ण होता है, जबकि छोटी फोकल लंबाई देखने का व्यापक क्षेत्र प्रदान करती है।
