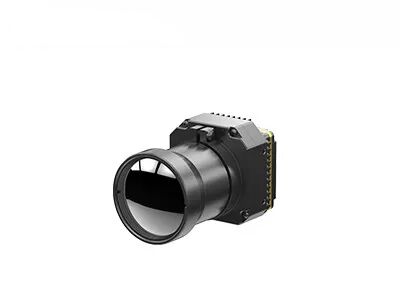

शटरलेस ऑपरेशन के लिए 640x512 रिज़ॉल्यूशन और 12μm पिक्सेल आकार के साथ अनकूल्ड थर्मल कैमरा कोर
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | iSE612 |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| संकल्प | 640x512 / 12μm | कैमरा लेंस | एकाधिक उपलब्ध |
|---|---|---|---|
| डिजिटल फ़्रेम दर | 50 हर्ट्ज | नेटडी | ≤20mK |
| वर्णक्रमीय श्रेणी | 8~14μm एलडब्ल्यू | छवि एल्गोरिथ्म | एनयूसी/डीआरसी/डीएनएस/डीडीई/एसएफएफसी |
| प्रमुखता देना | NTSC बिना ठंडा किया हुआ थर्मल कैमरा कोर,8X लगातार ज़ूम थर्मल कैमरा कोर |
||
उत्पाद विवरण
सहज अवलोकन अनुभव के साथ अनकूल्ड थर्मल कैमरा कोर 640x512 / 12μm
उत्पाद अवलोकन
iSE612 SensorMicro की iSE श्रृंखला का एक अनकूल्ड थर्मल कैमरा मॉड्यूल है, जिसमें 12μm पिक्सेल आकार के साथ 640x512 रिज़ॉल्यूशन है। यह उन्नत इन्फ्रारेड कैमरा मॉड्यूल असाधारण स्पष्टता और प्रदर्शन प्रदान करने के लिए उच्च-प्रदर्शन डिटेक्टरों, व्यापक ऑप्टिकल घटकों, सिग्नल प्रोसेसिंग सर्किट और मालिकाना छवि प्रसंस्करण एल्गोरिदम को जोड़ता है।
प्रमुख विशेषताऐं
- सुचारू एवं स्थिर संचालन:ऑपरेशन के दौरान किसी शटर कैलिब्रेशन की आवश्यकता नहीं होती है, जिससे पारंपरिक शटर-आधारित प्रणालियों में आम तौर पर होने वाली छवि हकलाहट समाप्त हो जाती है
- उच्च लागत-प्रभावशीलता:NETD≤20mK के साथ एपेक्सकोर सिरेमिक-पैकेजिंग डिटेक्टर का उपयोग करता है
- कॉम्पैक्ट और हल्का:आयाम 25.4×25.4×22.7 मिमी जितना छोटा, नंगे कोर वजन ≤26±1.5 ग्राम
- जगह बचाने वाला डिज़ाइन:लचीला सिस्टम लेआउट और एकीकरण क्षमताएं
- उन्नत विशेषताएँ:सुपर-रिज़ॉल्यूशन एल्गोरिदम, पिक्चर-इन-पिक्चर, अनुकूलन योग्य ओएसडी, स्लीप मोड, वन-क्लिक कैलिब्रेशन और माइक्रो ओएलईडी डिस्प्ले संगतता का समर्थन करता है
- व्यापक अनुकूलता:आसान माध्यमिक विकास के लिए कई ऑप्टिकल लेंस और एक्सटेंशन घटकों के साथ काम करता है
तकनीकी निर्देश
| नमूना | iSE612 | |
| आईआर डिटेक्टर संकेतक | ||
| संवेदनशील सामग्री | स्वर | |
| संकल्प | 640×512 | |
| पिक्सेल आकार | 12μm | |
| वर्णक्रमीय प्रतिक्रिया | 8μm ~ 14μm | |
| विशिष्ट NETD | ≤20mK | |
| मूर्ति प्रोद्योगिकी | ||
| डिजिटल फ़्रेम दर | 50 हर्ट्ज | |
| स्टार्टअप का समय | 6s | |
| डिजिटल वीडियो | YUV420/YUV422/RGB888/RAW | |
| छवि एल्गोरिथ्म | एनयूसी/डीआरसी/डीएनएस/डीडीई/एसएफएफसी | |
| शटर रहित | का समर्थन किया | |
| छवि प्रदर्शन | 10 प्रकार (व्हाइट हॉट/लावा/आयरन रेड/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो 1/रेनबो 2/टिंट/ब्लैक हॉट) | |
| छवि दिशा | क्षैतिज/ऊर्ध्वाधर/विकर्ण | |
| डिजिटल ज़ूम | 1x/2x/4x/8x | |
| विद्युतीय | ||
| मानक बाहरी इंटरफ़ेस | 50पिन:BP040SB-50-0114-B-R0 | |
| संचार इंटरफेस | टीटीएल-232/यूएसबी2.0 | |
| डिजिटल वीडियो इंटरफ़ेस | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| विस्तार घटक | USB2.0/SDI/HDMI/GIGE/कैमरालिंक/VPC/MIPI-CSI-2LANE | |
| विद्युत इंटरफ़ेस | ||
| वोल्टेज आपूर्ति | 2.7V~5.3V | |
| विशिष्ट बिजली की खपत | 0.8W@50Hz@23±3℃ | |
| मैकेनिकल/लेंस | ||
| नंगे कोर आकार (मिमी) | 25.4×25.4×22.7मिमी | φ36×24.3मिमी |
| नंगे कोर वजन (जी) | 26±1.5 | 28±1.5 |
| ऑप्टिकल लेंस | फिक्स्ड फोकस एथरमल: 4.8 मिमी/9.1 मिमी/13 मिमी/19 मिमी | फिक्स्ड फोकस एथरमल: 25 मिमी/35 मिमी/50 मिमी/70 मिमी/100 मिमी मैनुअल फोकस: 25 मिमी/35 मिमी/50 मिमी मोटर चालित लेंस: 75 मिमी/100 मिमी/150 मिमी सतत ज़ूम: 15~75मिमी/20~100मिमी/28~90मिमी/30~150मिमी/30~180मिमी/25~225मिमी |
| प्रभाव | हाफ साइन वेव, 40 ग्राम/11 एमएस, प्रभाव दिशा एक्स एक्सिस, 3 बार | 1500g@0.4ms |
| कंपन | 5.35 ग्राम, यादृच्छिक कंपन, 3-अक्ष | |
| शटर घटक | वैकल्पिक | |
| पर्यावरण अनुकूलता | ||
| परिचालन तापमान | -40℃~+70℃ | |
| भंडारण तापमान | -45℃~+85℃ | |
| नमी | 5%~95%, गैर-संघनक | |
| प्रमाणन | ROHS2.0/पहुंच | |
औद्योगिक अनुप्रयोग
iSE612 थर्मल इमेजिंग मॉड्यूल का व्यापक रूप से औद्योगिक विजन, अग्निशमन और बचाव, सुरक्षा निगरानी, आउटडोर अवलोकन, मशीन विजन, उपभोक्ता इलेक्ट्रॉनिक्स और विभिन्न अन्य अनुप्रयोगों में उपयोग किया जाता है।
अनुकूलित सेवाएँ
- उत्पाद अनुकूलन:उद्योग-विशिष्ट आवश्यकताओं को पूरा करने के लिए कॉन्फ़िगरेशन समायोजित करें और एल्गोरिदम अनुकूलित करें
- ऑन-साइट तकनीकी सहायता एवं प्रशिक्षण:मुख्य ग्राहकों को व्यावहारिक सिस्टम सेटअप और परिचालन प्रशिक्षण प्रदान करें
- संयुक्त नवाचार:नवीन इन्फ्रारेड एप्लिकेशन समाधानों को सह-विकसित करने के लिए ग्राहकों के साथ सहयोग करें
अक्सर पूछे जाने वाले प्रश्नों
इन्फ्रारेड डिटेक्टर रिज़ॉल्यूशन क्या है?
इन्फ्रारेड डिटेक्टर रिज़ॉल्यूशन थर्मल इमेजिंग में पिक्सेल की संख्या को संदर्भित करता है। उच्च रिज़ॉल्यूशन का अर्थ है अधिक अवलोकन और तापमान माप बिंदु, लंबी दूरी पर छोटे लक्ष्यों का पता लगाने में सक्षम बनाना। सामान्य इन्फ्रारेड थर्मल इमेजिंग रिज़ॉल्यूशन 256x192, 384x288, 640x512, 800x600, 1024x768 से 1280x1024 तक होते हैं। उच्च रिज़ॉल्यूशन वाले डिटेक्टर आमतौर पर बढ़ी हुई लागत के साथ आते हैं।
दृश्य क्षेत्र (FOV) क्या है?
दृश्य क्षेत्र का तात्पर्य वस्तु स्थान में इन्फ्रारेड थर्मल इमेजर के ऑप्टिकल सिस्टम द्वारा देखे गए दृश्य के द्वि-आयामी क्षेत्र से है। उदाहरण के रूप में क्षैतिज FOV का उपयोग करना: डिटेक्टर सरणी आकार A×B, पिक्सेल आकार d, और लेंस फोकल लंबाई f के साथ, क्षैतिज FOV कोण θ=2×आर्कटान(A×d/2f)। डिटेक्टर सरणी और पिक्सेल आकार का चयन करने के बाद, दृश्य का क्षेत्र केवल ऑप्टिकल सिस्टम की फोकल लंबाई के साथ बदलता है: लंबी फोकल लंबाई के परिणामस्वरूप दृश्य के संकीर्ण क्षेत्र होते हैं, जबकि छोटी फोकल लंबाई दृश्य के व्यापक क्षेत्र प्रदान करती है।
