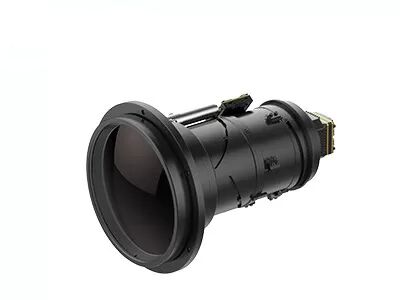

पशु अवलोकन के लिए 50pin HRS इंटरफ़ेस बिना ठंडा किया हुआ थर्मल इमेजिंग कैमरा कोर
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xसंकल्प | 640x512 / 17μm | कैमरे के लेंस | एकाधिक उपलब्ध |
---|---|---|---|
वज़न | <90 ग्रा | एनईटीडी | <30एमके |
वर्णक्रमीय श्रेणी | 8 ~ 14μm एलडब्ल्यू | आकार | 44.5x44.5x33.6 मिमी |
हाई लाइट | 50pin HRS इंटरफ़ेस कैमरा कोर,एनिमल ऑब्जर्वेशन अनकूल्ड कैमरा कोर |
पशु अवलोकन के लिए बिना ठंडा थर्मल इमेजिंग कैमरा मॉड्यूल 640x512 17μM
PLUG617 ग्लोबल सेंसर टेक्नोलॉजी (GST) द्वारा विकसित PLUG सीरीज़ के अनकूल्ड थर्मल कैमरा सेंसर मॉड्यूल में से एक है।
640x512 / 17µm अनकूल्ड थर्मल कैमरा सेंसर, ऑप्टिकल घटकों की पूरी श्रृंखला, सिग्नल प्रोसेसिंग सर्किट और अद्वितीय इमेज प्रोसेसिंग एल्गोरिदम से मिलकर बना, PLUG617 LWIR कैमरा मॉड्यूल स्पष्ट छवि और बेहतर प्रदर्शन प्रदान करता है।
प्लग सीरीज अनकूल्ड इन्फ्रारेड मॉड्यूल विशेष रूप से विभिन्न व्यक्तिगत अवलोकन आवश्यकताओं के लिए विकसित किए गए हैं, जो विशिष्ट एकीकरण आवश्यकताओं को पूरा करने के लिए विभिन्न मानक औद्योगिक इंटरफेस और इन्फ्रारेड लेंस विकल्प प्रदान करते हैं।कई अनुप्रयोगों के लिए कुछ पेशेवर थर्मल इमेजिंग समाधान लागू किए गए हैं।
- NETD <30mk, उच्च संवेदनशीलता
- स्थिर प्रदर्शन
- आसान एकीकरण और प्लग-इन
- स्पष्ट छवि गुणवत्ता और विवरण
- मजबूत पर्यावरण अनुकूलनशीलता
आदर्श | प्लग617 |
आईआर डिटेक्टर प्रदर्शन | |
संकल्प | 640x512 |
पिक्सेल पिच | 17सुक्ष्ममापी |
वर्णक्रमीय श्रेणी | 8 ~ 14μm |
एनईटीडी | <30एमके |
मूर्ति प्रोद्योगिकी | |
फ्रेम रेट | 9Hz/25Hz/30Hz/50Hz/60Hz |
स्टार्टअप का समय | <10s |
एनालॉग वीडियो | पाल / एनटीएससी |
डिजिटल वीडियो | रॉ/वाईयूवी/BT656/LVDS |
विस्तार घटक | यूएसबी/कैमरलिंक |
डिमिंग मोड | रैखिक/हिस्टोग्राम/मिश्रित |
डिजिटल ज़ूम | 1~8X निरंतर ज़ूम, चरण आकार 1/8 |
छवि प्रदर्शन | ब्लैक हॉट / व्हाइट हॉट / छद्म रंग |
छवि दिशा | क्षैतिज / लंबवत / तिरछे फ्लिप |
छवि एल्गोरिथम | एनयूसी/एजीसी/आईडीई |
विद्युत विशिष्टता | |
मानक बाहरी इंटरफ़ेस | 50pin_HRS इंटरफ़ेस |
संचार मोड | आरएस232-टीटीएल, 115200बीपीएस |
वोल्टेज आपूर्ति | 4 ~ 6 वी |
विशिष्ट बिजली की खपत | <1.2 डब्ल्यू |
भौतिक विशेषताएं | |
आयाम (मिमी) | 44.5x44.5x36.6 |
वज़न | <90 ग्रा |
पर्यावरण अनुकूलन | |
प्रचालन तापमान | -40 डिग्री सेल्सियस ~ + 70 डिग्री सेल्सियस |
भंडारण तापमान | -45 डिग्री सेल्सियस ~ + 85 डिग्री सेल्सियस |
नमी | 5% ~ 95%, गैर संघनक |
कंपन | यादृच्छिक कंपन 5.35grms, 3 अक्ष |
झटका | हाफ-साइन वेव, 40g/11ms, 3 अक्ष 6 दिशा |
प्रकाशिकी | |
वैकल्पिक लेंस | फिक्स्ड फोकस एथरमल: 7.5mm/13mm/19mm/25mm/35mm/50mm/60mm/100mm मोटरयुक्त लेंस: 75mm/100mm/150mm निरंतर ऑप्टिकल ज़ूम: 30-150 मिमी |
PLUG617 थर्मल इमेजर मॉड्यूल का व्यापक रूप से सुरक्षा और निगरानी, आउटडोर, कानून प्रवर्तन बचाव, अग्निशमन और बचाव, ADAS, UAV पेलोड आदि में उपयोग किया जाता है।
1. इन्फ्रारेड फोकल प्लेन एरे का वर्गीकरण
शीतलन विधि के अनुसार, इन्फ्रारेड फोकल प्लेन ऐरे को कूल्ड और अनकूल्ड थर्मल इमेजिंग डिटेक्टरों में विभाजित किया जा सकता है।ठंडा एफपीए इन्फ्रारेड डिटेक्टर वर्तमान में मुख्य रूप से देवर बोतल / त्वरित प्रारंभ थ्रॉटलिंग रेफ्रिजरेटर और देवर बोतल / स्टर्लिंग चक्र रेफ्रिजरेटर को गोद लेता है।जबकि uncooled FPA थर्मल IR डिटेक्टर कमरे के तापमान पर काम करता है।यह अनकूल्ड थर्मल इमेजिंग सिस्टम का मूल है।सबसे आम गर्मी-संवेदनशील सामग्रियों में वैनेडियम ऑक्साइड (वोक्स) और अनाकार सिलिकॉन (ए-सी) शामिल हैं।वैनेडियम ऑक्साइड सामग्री वर्तमान बाजार में मुख्यधारा की पसंद है;इसमें उच्च तापमान प्रतिरोध गुणांक और उच्च तापीय संवेदनशीलता है।
