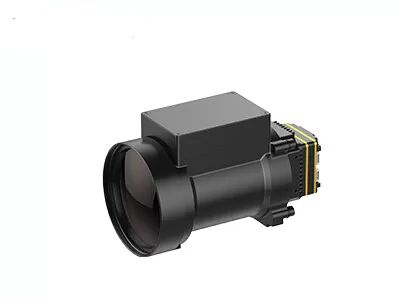

अग्निशमन के लिए 8~14μm LW बिना ठंडा किया हुआ थर्मल इमेजिंग कैमरा मॉड्यूल
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xसंकल्प | 640x512 / 17μm | कैमरे के लेंस | एकाधिक उपलब्ध |
---|---|---|---|
वज़न | <90 ग्रा | एनईटीडी | <30एमके |
वर्णक्रमीय श्रेणी | 8 ~ 14μm एलडब्ल्यू | आकार | 44.5x44.5x33.6 मिमी |
हाई लाइट | अग्निशमन थर्मल इमेजिंग कैमरा मॉड्यूल,14um LW अनकूल्ड कैमरा मॉड्यूल |
640x512 / 17μm अनकूल्ड थर्मल इमेजिंग कैमरा मॉड्यूल आउटडोर, पशु अवलोकन के लिए
PLUG617 ग्लोबल सेंसर टेक्नोलॉजी (GST) द्वारा विकसित PLUG सीरीज़ के अनकूल्ड थर्मल कैमरा सेंसर मॉड्यूल में से एक है।
640x512 / 17µm अनकूल्ड थर्मल कैमरा सेंसर, ऑप्टिकल घटकों की पूरी श्रृंखला, सिग्नल प्रोसेसिंग सर्किट और अद्वितीय इमेज प्रोसेसिंग एल्गोरिदम से मिलकर बना, PLUG617 LWIR कैमरा मॉड्यूल स्पष्ट छवि और बेहतर प्रदर्शन प्रदान करता है।
प्लग सीरीज अनकूल्ड इन्फ्रारेड मॉड्यूल विशेष रूप से विभिन्न व्यक्तिगत अवलोकन आवश्यकताओं के लिए विकसित किए गए हैं, जो विशिष्ट एकीकरण आवश्यकताओं को पूरा करने के लिए विभिन्न मानक औद्योगिक इंटरफेस और इन्फ्रारेड लेंस विकल्प प्रदान करते हैं।कई अनुप्रयोगों के लिए कुछ पेशेवर थर्मल इमेजिंग समाधान लागू किए गए हैं।
- NETD <30mk, उच्च संवेदनशीलता
- स्थिर प्रदर्शन
- आसान एकीकरण और प्लग-इन
- स्पष्ट छवि गुणवत्ता और विवरण
- मजबूत पर्यावरण अनुकूलनशीलता
आदर्श | प्लग617 |
आईआर डिटेक्टर प्रदर्शन | |
संकल्प | 640x512 |
पिक्सेल पिच | 17सुक्ष्ममापी |
वर्णक्रमीय श्रेणी | 8 ~ 14μm |
एनईटीडी | <30एमके |
मूर्ति प्रोद्योगिकी | |
फ्रेम रेट | 9Hz/25Hz/30Hz/50Hz/60Hz |
स्टार्टअप का समय | <10s |
एनालॉग वीडियो | पाल / एनटीएससी |
डिजिटल वीडियो | रॉ/वाईयूवी/BT656/LVDS |
विस्तार घटक | यूएसबी/कैमरलिंक |
डिमिंग मोड | रैखिक/हिस्टोग्राम/मिश्रित |
डिजिटल ज़ूम | 1~8X निरंतर ज़ूम, चरण आकार 1/8 |
छवि प्रदर्शन | ब्लैक हॉट / व्हाइट हॉट / छद्म रंग |
छवि दिशा | क्षैतिज / लंबवत / तिरछे फ्लिप |
छवि एल्गोरिथम | एनयूसी/एजीसी/आईडीई |
विद्युत विशिष्टता | |
मानक बाहरी इंटरफ़ेस | 50pin_HRS इंटरफ़ेस |
संचार मोड | आरएस232-टीटीएल, 115200बीपीएस |
वोल्टेज आपूर्ति | 4 ~ 6 वी |
विशिष्ट बिजली की खपत | <1.2 डब्ल्यू |
भौतिक विशेषताएं | |
आयाम (मिमी) | 44.5x44.5x36.6 |
वज़न | <90 ग्रा |
पर्यावरण अनुकूलन | |
प्रचालन तापमान | -40 डिग्री सेल्सियस ~ + 70 डिग्री सेल्सियस |
भंडारण तापमान | -45 डिग्री सेल्सियस ~ + 85 डिग्री सेल्सियस |
नमी | 5% ~ 95%, गैर संघनक |
कंपन | यादृच्छिक कंपन 5.35grms, 3 अक्ष |
झटका | हाफ-साइन वेव, 40g/11ms, 3 अक्ष 6 दिशा |
प्रकाशिकी | |
वैकल्पिक लेंस | फिक्स्ड फोकस एथरमल: 7.5mm/13mm/19mm/25mm/35mm/50mm/60mm/100mm मोटरयुक्त लेंस: 75mm/100mm/150mm निरंतर ऑप्टिकल ज़ूम: 30-150 मिमी |
PLUG617 थर्मल इमेजर मॉड्यूल का व्यापक रूप से सुरक्षा और निगरानी, आउटडोर, कानून प्रवर्तन बचाव, अग्निशमन और बचाव, ADAS, UAV पेलोड आदि में उपयोग किया जाता है।
1. इन्फ्रारेड फोकल प्लेन ऐरे का कार्य सिद्धांत
फोकल प्लेन एरे डिटेक्टर पर सहज तत्वों की एक सरणी व्यवस्थित की जाती है।अनंत से निकलने वाली इन्फ्रारेड किरणें ऑप्टिकल सिस्टम के माध्यम से फोकल प्लेन एरे के इन सहज तत्वों पर अंकित होती हैं।डिटेक्टर प्रकाश संकेत को विद्युत संकेत में परिवर्तित करता है और अभिन्न प्रवर्धन, नमूनाकरण, आउटपुट बफर और मल्टीप्लेक्सिंग सिस्टम करता है, और अंत में एक छवि बनाने के लिए निगरानी प्रणाली को भेजा जाता है।
