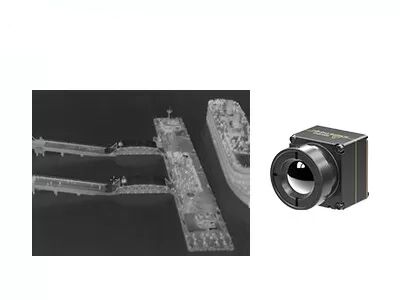

640x512 रिज़ॉल्यूशन और 8μm पिक्सेल पिच के साथ छोटे आकार का अनकूल्ड इन्फ्रारेड थर्मल कैमरा कोर जिसमें MIPI/USB 2.0/BT.656 इंटरफेस हैं

  • Tiny Size Uncooled Infrared Thermal Camera Core with 640x512 Resolution and 8μm Pixel Pitch Featuring MIPI/USB 2.0/BT.656 Interfaces
  • Tiny Size Uncooled Infrared Thermal Camera Core with 640x512 Resolution and 8μm Pixel Pitch Featuring MIPI/USB 2.0/BT.656 Interfaces
उत्पत्ति के प्लेस वुहान, हुबेई प्रांत, चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या आईटीएल608
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
संकल्प 640x512 फ्रेम रेट 30/50 हर्ट्ज
बिजली की खपत 0.4W वर्णक्रमीय श्रेणी 8~14μm
विशिष्ट NETD ≤30mK पिक्सेल पिच 8μm
प्रमुखता देना

बिना ठंडा इन्फ्रारेड थर्मल इमेजिंग कोर

,

640x512 इन्फ्रारेड थर्मल इमेजिंग कोर

,

यूएवी पेलोड थर्मल इमेजिंग कोर
एक संदेश छोड़ें
उत्पाद विवरण
MIPI/USB 2.0/BT.656 इंटरफेस के साथ छोटे आकार का अनकूल्ड इन्फ्रारेड थर्मल कैमरा कोर 640x512/8μm
उत्पाद वर्णन
आईटीएल608 बेहतर एसडब्ल्यूएपी प्रदर्शन के साथ एक छोटा उच्च-संवेदनशीलता अनकूल्ड इन्फ्रारेड थर्मल कैमरा कोर है। इसमें कॉम्पैक्ट 13*13*18.3 मिमी आयाम और 6.7±1.5 ग्राम हल्के वजन वाली बॉडी है, जो 8μm पिक्सेल और 640*512 रिज़ॉल्यूशन VOx डिटेक्टर को अपनाती है। ≤30mK अल्ट्रा-लो NETD और 8-14μm LWIR वर्किंग बैंड के साथ, यह सटीक परिवेश तापमान लक्ष्य का पता लगाने में सक्षम बनाता है। यह ≤6s तेज़ स्टार्टअप, 30Hz/50Hz फ़्रेम दर और अंतर्निहित NUC और 3DNR छवि अनुकूलन का समर्थन करता है। -40°C से +70°C पर स्थिर संचालन में सक्षम, यह MIPI/USB2.0/BT.656 इंटरफेस, RAW/YUV आउटपुट, सीरियल/I2C नियंत्रण और एकाधिक लेंस चयन का समर्थन करता है, जो हैंडहेल्ड डिवाइस, सुरक्षा निगरानी, ​​तापमान माप और नाइट विजन सिस्टम के लिए उपयुक्त है।
मुख्य विशेषताएं
  • बेहद हल्का डिज़ाइन
    अपनी श्रेणी में एकीकरण के उच्चतम स्तर के साथ 13 * 13 * 18.3 मिमी का कॉम्पैक्ट आकार और 6.7 ± 1.5 ग्राम (6 मिमी लेंस सहित) का वजन
  • उच्च संवेदनशीलता, सटीक पहचान
    640 * 512 रिज़ॉल्यूशन के साथ 8μm अल्ट्रा-स्मॉल पिक्सेल आकार, सूक्ष्म तापमान अंतर का विश्वसनीय पता लगाने के लिए विशिष्ट NETD ≤ 30mK के साथ बारीक विवरण और स्पष्ट छवियां प्रदान करता है।
  • सरलीकृत विकास, तेज़ एकीकरण
    विभिन्न अनुप्रयोग आवश्यकताओं को पूरा करने के लिए कई ऑप्टिकल लेंस विकल्प उपलब्ध हैं, यह सीरियल पोर्ट/I2C के माध्यम से नियंत्रण के साथ MIPI/USB 2.0/BT.656, RAW और YUV छवि डेटा आउटपुट सहित कई छवि आउटपुट इंटरफेस का समर्थन करता है।
उत्पाद विशिष्टताएँ
नमूना आईटीएल608
आईआर डिटेक्टर संकेतक
संवेदनशील सामग्री स्वर
संकल्प 640*512
पिक्सेल आकार 8μm
वर्णक्रमीय प्रतिक्रिया 8μm ~ 14μm
विशिष्ट NETD ≤30mK
मूर्ति प्रोद्योगिकी
डिजिटल फ़्रेम दर 30/50 हर्ट्ज
स्टार्टअप का समय ≤6s
डिजिटल वीडियो रॉ/युवी/टीएमपी
छवि एल्गोरिथ्म एनयूसी/3डीएनआर/डीएनएस/डीआरसी/ईई
छवि प्रदर्शन 10 प्रकार (व्हाइट हॉट/लावा/आयरन रेड/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो 1/रेनबो 2/टिंट/ब्लैक हॉट)
पीसी सॉफ्टवेयर
सॉफ़्टवेयर मॉड्यूल नियंत्रण एवं वीडियो प्रदर्शन
विद्युतीय
मानक बाहरी इंटरफ़ेस 34पिन_कनेक्टर इंटरफ़ेस: BP04SD-34-0065-R0
संचार इंटरफेस टीटीएल-232/यूएसबी2.0/आई2सी
डिजिटल वीडियो इंटरफ़ेस एमआईपीआई/यूएसबी2.0/बीटी.656
वोल्टेज आपूर्ति 4-5.5V
विशिष्ट बिजली की खपत 0.4W
यांत्रिक
आकार (लेंस सहित) 6 मिमी लेंस के साथ: 13 * 13 * 18.3 मिमी (लेंस बाहरी व्यास Φ12.3 मिमी)
8.7 मिमी लेंस के साथ: 13 * 13 * 19.8 मिमी (लेंस बाहरी व्यास Φ15.6 मिमी)
16.7 मिमी लेंस के साथ: 13 * 13 * 27.9 मिमी (लेंस बाहरी व्यास Φ22.2 मिमी)
30 मिमी लेंस के साथ: 13 * 13 * 39 मिमी (लेंस बाहरी व्यास Φ36 मिमी)
वजन (लेंस सहित) 6.7±1.5g (6मिमी लेंस)
7.5±1.5 ग्राम (8.7 मिमी लेंस)
17±1.5 ग्राम (16.7 मिमी लेंस)
42.7±1.5 ग्राम (30 मिमी लेंस)
पर्यावरण अनुकूलता
परिचालन तापमान -40℃~+70℃
भंडारण तापमान -45℃~+85℃
नमी 5%~95%, गैर-संघनक
कंपन 5.35 ग्राम, यादृच्छिक कंपन, 3-अक्ष
प्रभाव हाफ साइन वेव, 40 ग्राम/11 एमएस, प्रभाव दिशा एक्स एक्सिस, 3 बार
प्रमाणन ROHS2.0/पहुंच
ऑप्टिकल लेंस फिक्स्ड फोकस एथरमल: 6/8.7/16.7/30 मिमी
औद्योगिक अनुप्रयोग
आईटीएल608 थर्मल इमेजिंग मॉड्यूल का उपयोग वन अग्निशमन, बिजली रखरखाव, फोटोवोल्टिक निरीक्षण, सुरक्षा निगरानी, ​​पहनने योग्य उपकरण, पोर्टेबल उपकरण आदि के क्षेत्र में किया जा सकता है।
हमारे बारे में
हमारा नज़रिया
संवेदना की सीमाओं को आगे बढ़ाने और लोगों के अपने आसपास की दुनिया से जुड़ने के तरीके को बदलने के लिए।
हमारा विशेष कार्य
दुनिया भर में उद्योगों को बदलने, बेहतर निर्णय, सुरक्षित वातावरण और अधिक जुड़े भविष्य को सक्षम करने के लिए इन्फ्रारेड सेंसिंग तकनीक की शक्ति का उपयोग करना।
हमारा मूल्य
उन्नत इन्फ्रारेड तकनीक का निर्माण करना जो दुनिया को एक बेहतर जगह बनाती है।
पूछे जाने वाले प्रश्न
1. अनकूल्ड और कूल्ड आईआर डिटेक्टरों के बीच क्या अंतर है?
वर्तमान में बाजार में दो प्रकार के इन्फ्रारेड थर्मल इमेजिंग सेंसर हैं, कूल्ड और अनकूल्ड।

अनकूल्ड आईआर डिटेक्टर परिवेश के तापमान पर काम करता है। यह सेमी-कंडक्टर उद्योग पर आधारित है और इस प्रकार इसे आमतौर पर छोटे आकार और कम लागत के साथ बड़ी मात्रा में बनाया जा सकता है। अनकूल्ड आईआर डिटेक्टरों का व्यापक रूप से पोर्टेबल/हैंडहेल्ड/मोबाइल उपकरणों में उपयोग किया जाता है।

कूल्ड आईआर डिटेक्टरों को एक इकाई में पैक किया जाता है जो उन्हें बेहद कम तापमान पर रखता है जिसे क्रायो कूलर द्वारा समर्थित किया जाएगा। वे अनकूल्ड सेंसरों की तुलना में बहुत बड़े, अधिक महंगे और कम विश्वसनीय हैं, मुख्य रूप से उनके लिए आवश्यक जटिल शीतलन प्रणालियों के कारण। हालाँकि, कूल्ड सिस्टम अविश्वसनीय रूप से संवेदनशील होते हैं और आमतौर पर लंबी दूरी के मिशन को प्राप्त करने के लिए लंबी फोकल लंबाई ऑप्टिक्स के साथ काम करते हैं।
2. मेडिकल थर्मल इमेजिंग के क्या फायदे हैं?
चिकित्सा परीक्षण चिकित्सा निदान में पहला कदम है, और अंग स्वास्थ्य का आकलन करने के लिए कई मौजूदा परीक्षण आक्रामक और असुविधाजनक हैं। जबकि मेडिकल जांच के साथ थर्मल इमेजिंग मिलकर इस समस्या को बहुत अच्छे से हल कर सकती है।

थर्मल इमेजिंग तकनीक का उपयोग करके, डॉक्टर आगे, अनावश्यक परीक्षण प्रक्रियाओं से बचने के लिए 100% सुरक्षित, कोई विकिरण नहीं, गैर-आक्रामक, गैर-संपर्क पूरे शरीर की जांच कर सकते हैं। शारीरिक असामान्यताओं का शीघ्र पता लगाने और निदान करने के लिए मानव शरीर के विभिन्न हिस्सों में गर्मी वितरण को शीघ्रता से दिखाया जा सकता है, ताकि आगे कोई भी उपचार आसान और अधिक प्रभावी हो सके।
