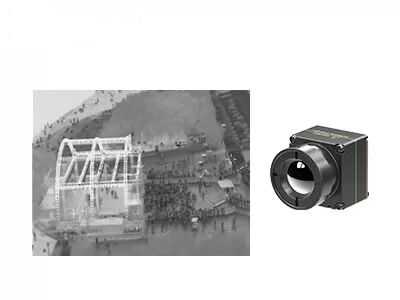

कम बिजली की खपत 640x512 रिज़ॉल्यूशन 8μm पिक्सेल पिच और ≤30mK NETD के साथ अनकूल्ड इन्फ्रारेड कैमरा कोर

  • Low Power Consumption Uncooled Infrared Camera Core with 640x512 Resolution 8μm Pixel Pitch and ≤30mK NETD
  • Low Power Consumption Uncooled Infrared Camera Core with 640x512 Resolution 8μm Pixel Pitch and ≤30mK NETD
उत्पत्ति के प्लेस वुहान, हुबेई प्रांत, चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या आईटीएल608
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
फ्रेम रेट 30/50 हर्ट्ज संकल्प 640x512
विशिष्ट NETD ≤30mK पिक्सेल पिच 8μm
वर्णक्रमीय श्रेणी 8~14μm बिजली की खपत 0.4W
प्रमुखता देना

अनकूल्ड इन्फ्रारेड कैमरा कोर 40mk

,

इन्फ्रारेड कैमरा कोर 0.7W

,

UAV पेलोड अनकूल्ड थर्मल कैमरा
एक संदेश छोड़ें
उत्पाद विवरण
कम बिजली की खपत अनकूल्ड इन्फ्रारेड कैमरा कोर 640x512/8μm NETD 30mk

कम बिजली की खपत अनकूल्ड इन्फ्रारेड कैमरा कोर 640x512/8 μm NETD 30mk
त्वरित और सरल प्रणाली एकीकरण के लिए डिज़ाइन किया गया, आईटीएल608 थर्मल कैमरा कोर लघुकृत थर्मल इमेजिंग उपकरणों के विकास की सीमा को काफी कम करता है।उद्योग के अग्रणी अति-छोटे आकार और हल्के वजन के साथ, यह विभिन्न कॉम्पैक्ट उत्पाद खोल डिजाइनों और संरचनात्मक लेआउट के अनुकूल है।
यह विभिन्न फोकल लंबाई और अनुप्रयोग मांगों को पूरा करने के लिए कई वैकल्पिक ऑप्टिकल लेंस के साथ लचीला हार्डवेयर कॉन्फ़िगरेशन प्रदान करता है। एमआईपीआई, यूएसबी 2 सहित मुख्यधारा के आउटपुट इंटरफेस का समर्थन करता है।0 और बीटी.656, साथ ही मानक RAW और YUV डुअल इमेज डेटा आउटपुट के साथ, यह अधिकांश मुख्यधारा के मेनबोर्ड और प्रोसेसिंग सिस्टम के साथ संगत है।
सीरियल पोर्ट और I2C दोहरी नियंत्रण मोड से लैस, यह सुविधाजनक पैरामीटर डिबगिंग और फ़ंक्शन अनुकूलन का समर्थन करता है। विकास को सरल करते हुए यह पेशेवर इमेजिंग प्रदर्शन को बरकरार रखता है:640*512 उच्च संकल्प, ≤30mK उच्च थर्मल संवेदनशीलता, बुद्धिमान छवि सुधार और शोर में कमी, और व्यापक तापमान स्थिर संचालन,विकासकर्ताओं को उच्च प्रदर्शन वाले पोर्टेबल थर्मल इमेजिंग उत्पादों को जल्दी से लॉन्च करने में सक्षम बनाना.

मुख्य विशेषताएं
  • बेहद हल्का डिजाइन
    • 13 * 13 * 18.3 मिमी का कॉम्पैक्ट आकार और 6.7 ± 1.5 ग्राम का वजन (एक 6 मिमी लेंस सहित)
    • अपनी श्रेणी में उच्चतम स्तर के एकीकरण में से एक
  • उच्च संवेदनशीलता, सटीक पता लगाने
    • 640 * 512 रिज़ॉल्यूशन के साथ 8μm अल्ट्रा-छोटे पिक्सेल आकार, ठीक विवरण और स्पष्ट चित्र प्रदान करता है
    • विशिष्ट NETD ≤ 30mK, सूक्ष्म तापमान अंतरों का विश्वसनीय पता लगाने में सक्षम
  • सरलीकृत विकास, तेजी से एकीकरण
    • विभिन्न अनुप्रयोग आवश्यकताओं को पूरा करने के लिए कई ऑप्टिकल लेंस विकल्प उपलब्ध हैं
    • MIPI/USB 2.0/BT सहित कई छवि आउटपुट इंटरफेस का समर्थन करता है।656
    • सीरियल पोर्ट/I2C के माध्यम से नियंत्रण के साथ RAW और YUV छवि डेटा आउटपुट
उत्पाद विनिर्देश
मॉडलआईटीएल608
आईआर डिटेक्टर सूचक
संवेदनशील सामग्रीVOx
संकल्प640*512
पिक्सेल आकार8 माइक्रोन
स्पेक्ट्रल प्रतिक्रिया8μm ~ 14μm
विशिष्ट NETD≤30mK
छवि प्रसंस्करण
डिजिटल फ्रेम दर30/50 हर्ट्ज
प्रारंभ समय≤6s
डिजिटल वीडियोRAW/YUV/TMP
छवि एल्गोरिथ्मNUC/3DNR/DNS/DRC/EE
छवि प्रदर्शन10 प्रकार (व्हाइट हॉट/लावा/आयरन रेड/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो 1/रेनबो 2/टिंट/ब्लैक हॉट)
पीसी सॉफ्टवेयर
सॉफ्टवेयरमॉड्यूल नियंत्रण और वीडियो डिस्प्ले
विद्युत
मानक बाहरी इंटरफ़ेस34Pin_Connector इंटरफ़ेस: BP04SD-34-0065-R0
संचार इंटरफ़ेसTTL-232/USB2.0/I2C
डिजिटल वीडियो इंटरफ़ेसएमआईपीआई/यूएसबी2.0/बीटी656
आपूर्ति वोल्टेज4-5.5V
सामान्य बिजली की खपत0.4W
मैकेनिकल
आकार (लेंस सहित)6 मिमी लेंस के साथः 13 * 13 * 18.3 मिमी (लेंस बाहरी व्यास Φ12.3 मिमी)
8.7 मिमी लेंस के साथः 13 * 13 * 19.8 मिमी (लेंस बाहरी व्यास Φ15.6 मिमी)
16.7 मिमी लेंस के साथः 13 * 13 * 27.9 मिमी (लेंस बाहरी व्यास Φ22.2 मिमी)
30 मिमी लेंस के साथः 13 * 13 * 39 मिमी (लेंस बाहरी व्यास Φ36 मिमी)
वजन (लेंस सहित)6.7±1.5g (6 मिमी लेंस)
7.5±1.5g (8.7mm लेंस)
17±1.5g (16.7 मिमी लेंस)
42.7±1.5g (30 मिमी लेंस)
पर्यावरण के अनुकूल
ऑपरेटिंग तापमान-40°C~+70°C
भंडारण तापमान-45°C~+85°C
आर्द्रता5%~95%, गैर-संक्षेपण
कंपन5.35 ग्राम, यादृच्छिक कंपन, 3-अक्ष
प्रभावआधा साइन तरंग, 40g/11ms, प्रभाव दिशा X अक्ष, 3 बार
प्रमाणनROHS2.0/REACH
ऑप्टिकल लेंसफिक्स्ड फोकस एथर्मल: 6/8.7/16.7/30 मिमी
औद्योगिक अनुप्रयोग
आईटीएल608 थर्मल इमेजिंग मॉड्यूल का उपयोग वन अग्निशमन, बिजली रखरखाव, फोटोवोल्टिक निरीक्षण, सुरक्षा निगरानी, पहनने योग्य उपकरण, पोर्टेबल उपकरण आदि के क्षेत्रों में किया जा सकता है।
हमारी सेवा का तरीका
पूर्व-बिक्री
आवश्यकता विश्लेषण
परिदृश्य मूल्यांकन
उत्पाद चयन
अनुकूलित समाधान
तैनाती
शीघ्र वितरण
प्रणाली एकीकरण और परीक्षण
तकनीकी प्रशिक्षण
आवेदन के लिए मार्गदर्शन
बिक्री के बाद
दूरस्थ निदान
वारंटी सेवा
फर्मवेयर उन्नयन
तकनीकी रखरखाव
अक्सर पूछे जाने वाले प्रश्न
1थर्मल संवेदनशीलता क्या है?
थर्मल संवेदनशीलता, जिसे NETD (शोर समकक्ष तापमान अंतर) भी कहा जाता है, मध्यम तरंग (MWIR) और लंबी तरंग (LWIR) थर्मल इमेजिंग कैमरों का मूल्यांकन करने के लिए एक प्रमुख पैरामीटर है।यह सीधे थर्मल इमेजर द्वारा मापी गई स्पष्टता से संबंधित हैयह एक संख्यात्मक मान है जो तापमान अंतर के संकेत-शोर अनुपात का प्रतिनिधित्व करता है और मिली केल्विन्स (mK) में मापा जाता है।संवेदनशीलता जितनी अधिक होगी, छवि उतनी ही स्पष्ट होगी.
2थर्मल इमेजिंग के क्या अनुप्रयोग हैं?
तापमान माप और सभी मौसम की इमेजिंग इन्फ्रारेड थर्मल इमेजिंग तकनीक के दो बुनियादी कार्य हैं।इन दोनों प्रौद्योगिकियों के आधार पर विकसित उत्पादों का व्यापक रूप से सुरक्षा और निगरानी में उपयोग किया जाता है, यूएवी पेलोड, औद्योगिक निरीक्षण, अग्निशमन, पूर्वानुमान रखरखाव, एडीएएस, महामारी की रोकथाम, एआईओटी आदि।
3अवरक्त फोकल प्लेन सरणी का वर्गीकरण
ठंडा करने की विधि के अनुसार, अवरक्त फोकल प्लेन सरणी को ठंडा और अनकूल्ड थर्मल इमेजिंग डिटेक्टर में विभाजित किया जा सकता है।ठंडा एफपीए अवरक्त डिटेक्टर मुख्य रूप से Dewar बोतल / त्वरित प्रारंभ थ्रॉटलिंग रेफ्रिजरेटर और Dewar बोतल / स्टर्लिंग चक्र रेफ्रिजरेटर वर्तमान में अपनाता हैजबकि अनकूल्ड एफपीए थर्मल आईआर डिटेक्टर कमरे के तापमान पर काम करता है। यह अनकूल्ड थर्मल इमेजिंग सिस्टम का मूल है।सबसे आम गर्मी-संवेदनशील सामग्री में वैनडियम ऑक्साइड (वोक्स) और अकारीय सिलिकॉन (ए-सी) शामिल हैंवर्तमान बाजार में वैनेडियम ऑक्साइड सामग्री मुख्यधारा का विकल्प है; इसमें उच्च तापमान प्रतिरोध गुणांक और उच्च थर्मल संवेदनशीलता है।
