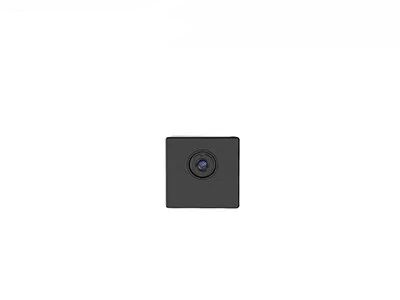

3.2mm लेंस के साथ बिना ठंडा माइक्रो LWIR थर्मल कैमरा कोर 256x192 12μM
| उत्पत्ति के प्लेस | वुहान, हुबेई प्रांत, चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | iLC212 |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | negotiable |
| भुगतान शर्तें | एल/सी,टी/टी |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| संकल्प | 256x192 | बिजली की खपत | 700mW |
|---|---|---|---|
| वर्णक्रमीय श्रेणी | 8 ~ 14μm | पिक्सेल पिच | 12μM |
| नेटडी | ≤65mK | फ्रेम रेट | 25 हर्ट्ज / 30 हर्ट्ज |
| प्रमुखता देना | LWIR थर्मल कैमरा 12uM,3.2mm लेंस LWIR थर्मल कैमरा,256x192 LWIR थर्मल कैमरा कोर |
||
उत्पाद विवरण
iLC212 थर्मल सुरक्षा कैमरा मॉड्यूल
अनकूल्ड माइक्रो LWIR 256x192 12μm थर्मल कैमरा कोर 3.2mm लेंस के साथ
उत्पाद विवरण
iLC212 अनकूल्ड IR इमेजिंग मॉड्यूल 256x192 / 12μm फोकल प्लेन एरे वेफर लेवल पैकेज (WLP) इन्फ्रारेड डिटेक्टर को एकीकृत करता है और 8 से 14μm तक की लंबी-तरंग इन्फ्रारेड (LWIR) स्पेक्ट्रम को कैप्चर कर सकता है।
पूरी तरह से अनुकूलित SWaP-C के लिए उन्मुख, iLC212 थर्मल कैमरा मॉड्यूल विशेष रूप से उन ग्राहकों के लिए डिज़ाइन किया गया है जिन्हें सुरक्षा और निगरानी के क्षेत्र में आकार, वजन और लागत के बारे में सख्त आवश्यकताएं हैं। अपने लघु आकार, हल्के वजन और बहुत कम कीमत के कारण, iLC212 थर्मल कोर ग्राहकों की कम कीमत की मांगों को बहुत अच्छी तरह से पूरा करता है, उनके विकास के समय को छोटा करता है और उनके लिए लागत बचाता है।
SensorMicro थर्मल इमेजिंग डिटेक्टरों और इन्फ्रारेड मॉड्यूल के डिजाइन, निर्माण, बिक्री और विपणन में विशेषज्ञता रखता है। हम अपने ग्राहकों को विभिन्न प्रकार के इन्फ्रारेड थर्मल इमेजिंग समाधान प्रदान कर सकते हैं जो द्वितीयक विकास समय को कम करते हैं और ग्राहकों के लिए लागत को बहुत कम करते हैं।
मुख्य विशेषताएं
- पूरी तरह से अनुकूलित SWaP-C अनुप्रयोग
- विभिन्न सुरक्षा थर्मल कैमरों के लिए उपयुक्त
- थर्मल इमेजिंग अनुप्रयोगों की एक विस्तृत श्रृंखला
- कम बिजली की खपत
उत्पाद विनिर्देश
| मॉडल | iLC212 |
| IR डिटेक्टर प्रदर्शन | |
| सामग्री | अनकूल्ड वैनेडियम ऑक्साइड |
| संकल्प | 256×192 |
| पिक्सेल आकार | 12μm |
| स्पेक्ट्रल प्रतिक्रिया | 8μm ~14μm |
| NETD | ≤65mK@F1.0@25℃@50Hz |
| छवि प्रसंस्करण | |
| डिजिटल वीडियो | RAW/YUV/BT656; USB2.0 वीडियो ट्रांसमिशन का समर्थन करें; तापमान माप समर्थन पैरामीटर लाइन |
| डिजिटल फ्रेम दर | 25Hz/30Hz |
| छवि प्रदर्शन | ब्लैक-हॉट/व्हाइट-हॉट/स्यूडो-कलर |
| छवि एल्गोरिथ्म | गैर-एकरूपता सुधार (NUC) 3D छवि शोर में कमी (3DNR) 2D शोर में कमी (DNS) डायनेमिक रेंज संपीड़न (DRC) EE संवर्धन |
| स्टार्ट-अप समय | ≤3s |
| तापमान माप | |
| ऑपरेटिंग तापमान रेंज | -10℃~+50℃ |
| तापमान माप रेंज | -20℃~+150℃, तापमान माप रेंज विस्तार और अनुकूलन का समर्थन करें |
| तापमान माप सटीकता | ±3℃/±3% (बड़ा मान लें) @23℃±5℃; तापमान माप दूरी 1.5 मीटर है |
| क्षेत्रीय तापमान माप | किसी भी क्षेत्र के तापमान माप का समर्थन करें, क्षेत्र का अधिकतम मान, न्यूनतम मान और औसत मान आउटपुट करें |
| SDK | विंडोज / लिनक्स संस्करण, वीडियो स्ट्रीम विश्लेषण और ग्रे से तापमान रूपांतरण प्राप्त करें |
| विद्युत इंटरफ़ेस | |
| बाहरी इंटरफ़ेस | 30pin_HRS कनेक्टर पावर इनपुट डिजिटल वीडियो RS232-TTL/USB2.0 GPIO आदि। |
| संचार | RS232-TTL/USB2.0 |
| विस्तार घटक | VPC बोर्ड |
| पीसी सॉफ्टवेयर | |
| ICC सॉफ्टवेयर | मॉड्यूल नियंत्रण और वीडियो डिस्प्ले |
| पावर सिस्टम | |
| बिजली की आपूर्ति | DC 3.3V±0.1V |
| पावर अपव्यय | स्थिर अवस्था: 0.70W/3.3V @23±3℃ |
| भौतिक संपत्ति | |
| कनेक्टर | बाहरी कनेक्टर मॉडल: DF40C-30DP-0.4V (51), (HRS-Male) मैचिंग कनेक्टर मॉडल: DF40C (2.0)-30DS-0.4V (51), (HRS-Female) |
| आकार | 21mm×21mm×12.8mm (3.2mm लेंस सहित) |
| वजन | 8.9g±0.5g (3.2mm लेंस सहित) |
| पर्यावरण अनुकूलन क्षमता | |
| ऑपरेशन तापमान | -40℃～+70℃ |
| भंडारण तापमान | -45℃～+85℃ |
| नमी | 5%~95%, गैर-संघनक |
| प्रभाव और कंपन प्रतिरोध | प्रभाव: आधा साइन वेव, 40g/11ms, 3-अक्ष, 6-दिशा कंपन: 5.35grms, 3 अक्ष |
| प्रमाणीकरण | ROHS2.0/REACH |
| लेंस | |
| वैकल्पिक लेंस | 3.2mm/F1.1, HFOV: 55.6±2.8°; कोटिंग: AR |
औद्योगिक अनुप्रयोग
iLC212 थर्मल इमेजिंग मॉड्यूल का उपयोग सुरक्षा निगरानी, थर्मोग्राफी, पहनने योग्य डिवाइस, वाहन इलेक्ट्रॉनिक्स, स्मार्ट होम, जीवित प्राणियों का पता लगाने आदि के क्षेत्र में किया जाता है।
मानकीकृत सेवा
पूर्ण प्रलेखन: उत्पाद मैनुअल, सेटअप गाइड और चयन संदर्भ। बिना अनुमान के आरंभ करें।
विकास और परीक्षण सहायता: नमूना एकीकृत परीक्षण, प्रदर्शन मूल्यांकन और पैरामीटर सत्यापन आसान बनाया गया।
उन्नत डेवलपर टूलकिट: गहन एकीकरण के लिए SDK, API, एल्गोरिदम और डिबगिंग टूल।
रिमोट तकनीकी सहायता: 24/7 सहायता—महत्वपूर्ण मुद्दों के लिए त्वरित प्रतिक्रिया और समय पर समाधान।
वारंटी: इष्टतम प्रदर्शन को बहाल करने के लिए मूल भाग और सख्त प्रक्रिया का पालन।
अक्सर पूछे जाने वाले प्रश्न
1. इन्फ्रारेड विकिरण क्या है?
इन्फ्रारेड थर्मल इमेजिंग की बात करते समय, सबसे पहले इन्फ्रारेड विकिरण (IR) के बारे में सोचना चाहिए। इन्फ्रारेड विकिरण ऊर्जा की तरंग दैर्ध्य लगभग 700nm से शुरू होती है और लगभग 1mm तक फैली हुई है। सभी वस्तुएं इन्फ्रारेड विकिरण के रूप में एक निश्चित मात्रा में गर्मी का उत्सर्जन करती हैं, जो हमारे लिए अदृश्य है, क्योंकि पूरे विद्युत चुम्बकीय स्पेक्ट्रम में, नग्न आंख केवल "दृश्यमान प्रकाश" देख सकती है।
2. इन्फ्रारेड थर्मल इमेजर कैसे काम करता है?
इन्फ्रारेड उपकरण का मुख्य घटक इन्फ्रारेड थर्मल डिटेक्टर है, जो आसपास की वस्तुओं के सूक्ष्म तापमान अंतर को संवेदनशील रूप से पता लगा सकता है। फिर, यह वस्तु से इस विकिरण जानकारी को एकत्र करता है और इमेजिंग के लिए तापमान की जानकारी आउटपुट करता है, जो तापमान अंतर की जानकारी पर आधारित है। वस्तु जितनी गर्म होगी, वह उतना ही अधिक इन्फ्रारेड विकिरण उत्पन्न करेगी। यदि तीव्रता बहुत अधिक है, तो आप इसे गर्मी की तरह महसूस कर सकते हैं।
