स्वास्थ्य देखभाल के लिए फास्ट इंटीग्रेशन थर्मल इमेजिंग कैमरा मॉड्यूल 384x288 17μM
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xसंकल्प | 384x288 | बिजली की खपत | 0.85 डब्ल्यू |
---|---|---|---|
वर्णक्रमीय श्रेणी | 8 ~ 14μm | पिक्सेल पिच | 17सुक्ष्ममापी |
ठेठ NETD | <50 एमके | फ्रेम रेट | 25 हर्ट्ज |
हाई लाइट | थर्मल कैमरा मॉड्यूल 17uM,384x288 थर्मल कैमरा मॉड्यूल,0.85W थर्मल इमेजिंग कैमरा मॉड्यूल |

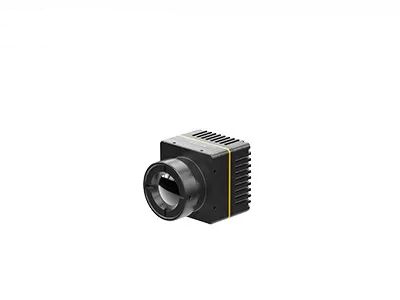

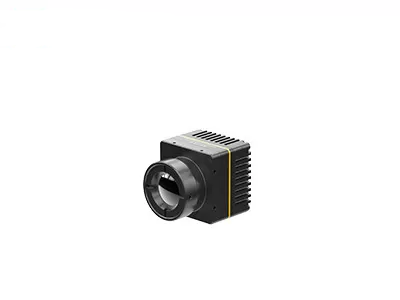

स्वास्थ्य देखभाल के लिए 384x288/17μM थर्मल इमेजिंग कैमरा मॉड्यूल फास्ट इंटीग्रेशन
iHA417W थर्मल मॉड्यूल विशेष रूप से चिकित्सा निदान के लिए विकसित किया गया है।यह स्व-विकसित वेफर लेवल पैकेजिंग 384×288/17μm इन्फ्रारेड डिटेक्टर, 9.1 मिमी लेंस, 30pin मानक इंटरफ़ेस (वैकल्पिक टाइप-सी विस्तार बोर्ड) और चिकित्सा तापमान माप के लिए एक समर्पित एसडीके के साथ एकीकृत है।
तापमान माप दूरी के दो तरीके हैं: 5 मीटर और 0.5 मीटर, जिनका उपयोग विभिन्न परिदृश्यों में किया जा सकता है।IHA417 चिकित्सा निदान थर्मल मॉड्यूल में बेहतर तापमान माप स्थिरता और ± 0.5 डिग्री सेल्सियस की बेहतर तापमान माप सटीकता है।बिल्ट-इन ब्लैक बॉडी की कोई ज़रूरत नहीं एक कॉम्पैक्ट डिज़ाइन और आसान तापमान माप सुनिश्चित करता है।
IHA417W थर्मल कैमरा मॉड्यूल को विभिन्न चिकित्सा थर्मल इमेजिंग उपकरणों में जल्दी से एकीकृत किया जा सकता है, और यह वर्तमान में और भविष्य में रोग स्क्रीनिंग, पारंपरिक चीनी चिकित्सा फिजियोथेरेपी, स्वास्थ्य जांच, पुनर्वास आदि के क्षेत्र में व्यापक रूप से उपयोग किए जाने की उम्मीद है। .
- छोटा आकार: 25.4mm×25.4mm×30.3mm (लेंस के साथ)
- विशिष्ट NETD <50mk
- दूरी का पता लगाएं: 0.5m/5m
- हल्का वज़न जितना कम 32.2g
- सुपीरियर तापमान माप सटीकता: ± 0.5 ℃
आदर्श | iHA417W |
आईआर डिटेक्टर प्रदर्शन | |
संकल्प | 384×288 |
पिक्सेल आकार | 17सुक्ष्ममापी |
वर्णक्रमीय श्रेणी | 8 ~ 14μm |
ठेठ NETD | <50 एमके |
मूर्ति प्रोद्योगिकी | |
फ्रेम रेट | 25 हर्ट्ज |
स्टार्टअप का समय | 5s |
डिजिटल वीडियो | रॉ/यूवी |
छवि प्रदर्शन | ब्लैक हॉट / व्हाइट हॉट / छद्म रंग |
छवि एल्गोरिथम | एनयूसी/3डीएनआर/डीएनएस/डीआरसी/ईई/एसएफएफसी |
विद्युत विशिष्टता | |
मानक बाहरी इंटरफ़ेस | टाइप-सी |
संचार मोड | यु एस बी |
वोल्टेज आपूर्ति | 5 ± 0.5 वी |
विशिष्ट बिजली की खपत | 0.85 डब्ल्यू |
तापमान माप | |
तापमान सीमा संचालित करना | -10 डिग्री सेल्सियस ~ + 50 डिग्री सेल्सियस |
तापमान माप रेंज | 15 ℃ ~ 50 ℃ |
तापमान माप सटीकता | ≤±0.5℃ (घर के अंदर कोई हवा नहीं, लक्षित तापमान सीमा 32℃~42℃) |
दूरी नापना | दो मोड: 0.5m या 5m |
एसडीके | समर्थन विंडोज/एंड्रॉयड/लिनक्स एसडीके, पूर्ण स्क्रीन थर्मोग्राफी प्राप्त करें |
भौतिक विशेषताएं | |
आकार (मिमी) | ≤25.4×25.4×30.3 (9.1 मिमी लेंस के साथ) |
वज़न | 32.2±3g (9.1mm लेंस के साथ) |
पर्यावरण अनुकूलता | |
परिचालन तापमान | -40 डिग्री सेल्सियस ~ + 70 डिग्री सेल्सियस |
भंडारण तापमान | -45 डिग्री सेल्सियस ~ + 85 डिग्री सेल्सियस |
नमी | 5% ~ 95%, गैर संघनक |
कंपन | यादृच्छिक कंपन 5.35grms, 3 अक्ष |
झटका | हाफ-साइन वेव, 40g/11ms, 3 अक्ष 6 दिशा |
प्रकाशिकी | |
वैकल्पिक लेंस | फिक्स्ड फोकस एथरमल: 9.1mm |
प्रमाणपत्र | |
मानक | आरओएचएस/पहुंच |
IHA417 थर्मल मॉड्यूल के वर्तमान और भविष्य में रोग जांच, पारंपरिक चीनी चिकित्सा फिजियोथेरेपी, स्वास्थ्य जांच, पुनर्वास आदि के क्षेत्रों में व्यापक रूप से उपयोग किए जाने की उम्मीद है।
1. अवरक्त विकिरण क्या है?
इन्फ्रारेड थर्मल इमेजिंग के बारे में बात करते समय, सोचने वाली पहली बात इन्फ्रारेड विकिरण (आईआर) है।इन्फ्रारेड विकिरण ऊर्जा की तरंग दैर्ध्य लगभग 700 एनएम से शुरू होती है और लगभग 1 मिमी तक फैली हुई है।सभी वस्तुएं इन्फ्रारेड विकिरण के रूप में एक निश्चित मात्रा में गर्मी का उत्सर्जन करती हैं, जो हमारे लिए अदृश्य है, क्योंकि पूरे विद्युत चुम्बकीय स्पेक्ट्रम में, नग्न आंखें केवल "दृश्यमान प्रकाश" देख सकती हैं।
2. इन्फ्रारेड थर्मल इमेजर कैसे काम करता है?
इन्फ्रारेड उपकरण का मुख्य घटक इन्फ्रारेड थर्मल डिटेक्टर है, जो आसपास की वस्तुओं के छोटे तापमान अंतर को संवेदनशील रूप से पहचान सकता है।फिर, यह वस्तु से इस विकिरण की जानकारी एकत्र करता है और इमेजिंग के लिए तापमान की जानकारी को आउटपुट करता है, जो तापमान अंतर की जानकारी पर आधारित है।वस्तु जितनी अधिक गर्म होती है, उतनी ही अधिक अवरक्त विकिरण उत्पन्न करती है।यदि तीव्रता बहुत अधिक है, तो आप इसे गर्मी की तरह महसूस कर सकते हैं।
