लघु VOx FPA थर्मल इमेजिंग कैमरा कोर 120x90 / 17μm
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xवर्णक्रमीय श्रेणी | 8 ~ 14μm | एनईटीडी | ≤60mK |
---|---|---|---|
संकल्प | 120x90 | पिक्सेल पिच | 17सुक्ष्ममापी |
तापमान की रेंज | -20℃~+120℃ (अनुकूलन योग्य) | आकार | 8.5x8.5x9.16 मिमी |
हाई लाइट | VOx FPA थर्मल इमेजिंग कैमरा,मिनिएचर थर्मल इमेजिंग कैमरा कोर,थर्मल कैमरा कोर 120x90 |
लघु VOx FPA 120x90 / 17μm थर्मल इमेजिंग कैमरा कोर इन्फ्रारेड कैमरों में एकीकृत

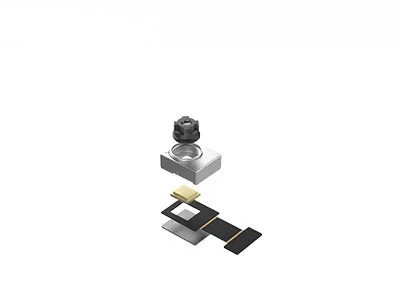

TIMO120 मिनिएचर इंफ्रारेड मॉड्यूल वेफर-लेवल ऑप्टिक्स, 120x90 / 17μm वेफर लेवल पैकेज (WLP) डिटेक्टर और बेसिक इमेज प्रोसेसिंग सर्किट को लक्षित क्षेत्र और गर्मी वितरण की थर्मल छवियों को जल्दी से प्राप्त करने के लिए एकीकृत करता है।
TIMO120 थर्मल इमेजिंग कोर अनुकूलित आकार, वजन, शक्ति, लागत (SWaP-C) अवरक्त इमेजिंग अनुप्रयोगों के लिए उन्मुख है।लागत, आकार और वजन पर सख्त आवश्यकताओं के साथ इसकी सुपर मिनिएचर संरचना और अल्ट्रालो बिजली की खपत विभिन्न स्मार्ट उपकरणों, थर्मल इमेजर्स या मोबाइल टर्मिनलों में एकीकृत होने के लिए सुविधाजनक है।
- न्यूनतम WLP इन्फ्रारेड मॉड्यूल, आयाम 8.5x8.5x9.16 मिमी
- डीवीपी इंटरफेस, विभिन्न एम्बेडेड प्लेटफॉर्म के साथ संगत
- दृश्यमान कैमरा मॉड्यूल समतुल्य, सीधे एकीकरण
- पूरा एसडीके विकास किट
- लंबे समय तक परिचालन समय बढ़ाने के लिए कम बिजली डिजाइन
- कई प्रकार के बुद्धिमान अनुप्रयोगों के लिए कम लागत
आदर्श | टिमो-120 |
आईआर डिटेक्टर प्रदर्शन | |
संकल्प | 120x90 |
पिक्सेल पिच | 17सुक्ष्ममापी |
वर्णक्रमीय श्रेणी | 8 ~ 14μm |
एनईटीडी | ≤60mK |
लेंस प्रकार | डब्ल्यूएलओ |
संकेन्द्रित विधि | फिक्स्ड ज़ूम |
एचएफओवी | 90 डिग्री / 50 डिग्री |
क्षेत्र की गहराई | अनंत से 10 सेमी |
फ्रेम रेट | 1 ~ 30 हर्ट्ज (अनुकूलन योग्य) |
तापमान माप | |
तापमान सीमा | -20°C ~ +120°C (अनुकूलन योग्य) |
तापमान सटीकता | अनुकूलन योग्य (शरीर या औद्योगिक थर्मोग्राफी की आवश्यकताओं को पूरा करें) |
इंटरफ़ेस / नियंत्रण | |
एवीडीडी | 3.6V±0.05V |
वीएसके/वीडीईटी | 4.7 ± 0.05 वी |
डीवीडीडी | 1.8V±0.05V |
इंटरफेस | डिजिटल इंटरफ़ेस |
बिजली की खपत | 45mW (विशिष्ट मोड);9mW (लो पावर मोड) |
भौतिक विशेषताएं | |
आयाम (मिमी) | 12x10x5.48 (एचएफओवी=90°);8.5x8.5x9.16 (एचएफओवी = 50 डिग्री) (विनिर्देश प्रबल होंगे) |
प्रचालन तापमान | -20 डिग्री सेल्सियस ~ + 60 डिग्री सेल्सियस |
भंडारण तापमान | -40 डिग्री सेल्सियस ~ + 85 डिग्री सेल्सियस |
TIMO120 इन्फ्रारेड थर्मल कैमरा कोर का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है, जैसे थर्मोग्राफी, इंटेलिजेंट हार्डवेयर, स्मार्ट बिल्डिंग, स्मार्ट होम, एआईओटी इत्यादि।
1. अवरक्त विकिरण क्या है?
इन्फ्रारेड थर्मल इमेजिंग के बारे में बात करते समय, सोचने वाली पहली बात इन्फ्रारेड विकिरण (आईआर) है।इन्फ्रारेड विकिरण ऊर्जा की तरंग दैर्ध्य लगभग 700 एनएम से शुरू होती है और लगभग 1 मिमी तक फैली हुई है।सभी वस्तुएं इन्फ्रारेड विकिरण के रूप में एक निश्चित मात्रा में गर्मी का उत्सर्जन करती हैं, जो हमारे लिए अदृश्य है, क्योंकि पूरे विद्युत चुम्बकीय स्पेक्ट्रम में, नग्न आंखें केवल "दृश्यमान प्रकाश" देख सकती हैं।
2. इन्फ्रारेड थर्मल इमेजर कैसे काम करता है?
इन्फ्रारेड उपकरण का मुख्य घटक इन्फ्रारेड थर्मल डिटेक्टर है, जो आसपास की वस्तुओं के छोटे तापमान अंतर को संवेदनशील रूप से पहचान सकता है।फिर, यह वस्तु से इस विकिरण की जानकारी एकत्र करता है और इमेजिंग के लिए तापमान की जानकारी को आउटपुट करता है, जो तापमान अंतर की जानकारी पर आधारित है।वस्तु जितनी अधिक गर्म होती है, उतनी ही अधिक अवरक्त विकिरण उत्पन्न करती है।यदि तीव्रता बहुत अधिक है, तो आप इसे गर्मी की तरह महसूस कर सकते हैं।
