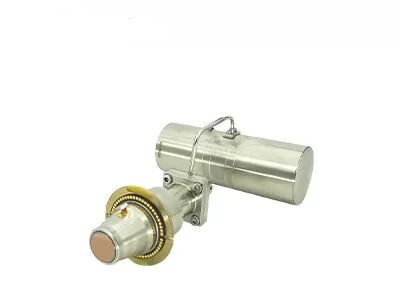

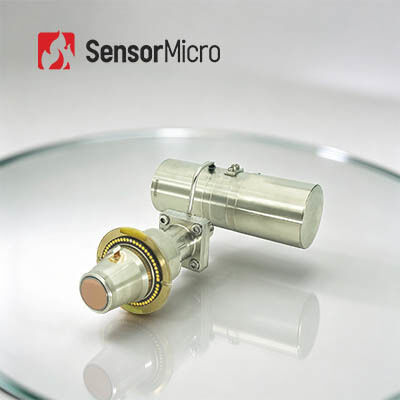

सुरक्षा निगरानी एमडब्ल्यूआईआर कूल्ड इन्फ्रारेड डिटेक्टर 640x512 15µm एकीकृत डेवार कूलर असेंबली

  • Security Monitoring MWIR Cooled Infrared Detector 640x512 15μm Integrated Dewar Cooler Assembly
उत्पत्ति के प्लेस चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या सी615एम
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
आवेदन सुरक्षा निगरानी तकनीकी इन्फ्रारेड थर्मल इमेजिंग
स्पेक्ट्रल रेंज8~14μm 3.7~4.8μm मेगावाट संकल्प 640x512/12μm
ऑपरेशन तापमान -45℃~+71℃ नेटडी 16एमके (एफ2); 18एमके (एफ4)
प्रमुखता देना

MWIR ठंडा इन्फ्रारेड डिटेक्टर 15um

,

सुरक्षा निगरानी ठंडा इन्फ्रारेड डिटेक्टर

,

MWIR शीतल डिटेक्टर 640x512
एक संदेश छोड़ें
उत्पाद विवरण
सुरक्षा निगरानी MWIR ठंडा अवरक्त डिटेक्टर 640×512 / 15 μm

C615M MWIR सेंसरमाइक्रो द्वारा विकसित HgCdTe/MCT ठंडा इन्फ्रारेड डिटेक्टरों में से एक है। इसमें व्यापक रूप से अपनाया गया 640×512 / 15 μm विनिर्देश है,इसे लगभग सभी संभावित अनुप्रयोगों के लिए उपयुक्त बनाने, जिसमें लंबी दूरी की निगरानी प्रणाली, हैंडहेल्ड थर्मल इमेजर और गैस रिसाव का पता लगाने वाले कैमरे शामिल हैं।
C615M RS058 को RS058 एकीकृत स्टर्लिंग कूलर के साथ कॉन्फ़िगर करने पर अधिकांश मुख्यधारा के स्कॉर्पियो जैसे उत्पादों के साथ विनिमेय किया जा सकता है।और यांत्रिक/विद्युत इंटरफ़ेस लगभग समान हैं, ताकि कैमरा इंटीग्रेटर अपने पुराने दोषपूर्ण समकक्ष को आसानी से हटा सकें और आगे के आंतरिक विन्यास के लिए विनिमेय C615M RS058 को आसानी से कनेक्ट कर सकें।

मुख्य विशेषताएं
तेज और स्पष्ट चित्रण
  • एक प्रभावी पिक्सेल दर के साथ अच्छी एकरूपता > 99.5%
  • उच्च संवेदनशीलता 16 mK के रूप में कम के साथ विशिष्ट NETD के साथ
निरंतर आपूर्ति की गारंटी
  • विनिमेय मानक इंटरफ़ेस
  • अच्छी स्थिरता के साथ बड़े पैमाने पर उत्पादन
विशिष्ट अनुप्रयोगों के लिए डिज़ाइन किया गया
  • तरंग दैर्ध्य अनुकूलित किया जा सकता है
  • एफ-संख्या अनुकूलित किया जा सकता है
  • माउंटिंग सतह अनुकूलित किया जा सकता है
  • कई क्रिओकूलर उपलब्ध
उत्पाद विनिर्देश
मॉडलC615M MWIR ठंडा इन्फ्रारेड डिटेक्टर
संवेदनशील सामग्रीएमसीटी
संकल्प640 × 512
पिक्सेल आकार15 μm
स्पेक्ट्रल प्रतिक्रिया3.7 μm ± 0.2 μm ️ 4.8 μm ± 0.2 μm
कार्य मोडस्नैपशॉट; आईटीआर/आईडब्ल्यूआर एकीकरण मोड; विंडोज मोड; विरोधी खिलना
चार्ज क्षमता6.36 मी− (आईटीआर), 4.99 मी− (आईडब्ल्यूआर)
गतिशील सीमा≥ 75 डीबी
आउटपुट चैनल4; प्रति आउटपुट 10 मेगाहर्ट्ज तक
अधिकतम फ्रेम दर120 हर्ट्ज
विशिष्ट NETDF2: 16 mK; F4: 18 mK
प्रभावी पिक्सेल दर≥ 99.76%
प्रतिक्रिया असमानता≤ 8%
कॉन्फ़िगर करने योग्य क्रायोकूलरRS058RS046LS734
क्रिओकूलर प्रकाररोटरी स्टर्लिंग क्रायोकूलररोटरी स्टर्लिंग क्रायोकूलररैखिक स्टर्लिंग क्रायोकूलर
स्थिर बिजली की खपत (23°C)≤ 6 W≤ 5 W≤ 10 W
अधिकतम बिजली की खपत (71°C)≤ 12 W≤ 11 W≤ 45 W
विद्युत आपूर्ति24 वी डीसी32 वी डीसी24 वी डीसी
ठंडा होने का समय (23°C)≤ 6 मिनट≤ 5 मिनट 30 सेकंड≤ 4 मिनट
अधिकतम आकार (मिमी)145 × 58.5 × 71120 × 46.5 × 81.5कंप्रेसर: Φ46 × 122
Dewar: Φ40 × 114
वजन (जी)≤ 600≤ 350≤ 1200
ऑपरेटिंग तापमान-45°C ️ +71°C
औद्योगिक अनुप्रयोग

सी615एम एमडब्ल्यूआईआर क्रायोजेनिक रूप से ठंडा इन्फ्रारेड डिटेक्टर का उपयोग एनडीटी, पर्यावरण निगरानी, लंबी दूरी की निगरानी और वैज्ञानिक अनुसंधान जैसे कई क्षेत्रों में व्यापक रूप से किया जाता है।

हमारी उत्पादन लाइन
उच्च संवेदनशीलता और उत्कृष्ट प्रदर्शन

इन्फ्रारेड उद्योग में विश्व की अग्रणी प्रौद्योगिकी।

विभिन्न इन्फ्रारेड डिटेक्टर उपलब्ध

अलग-अलग प्रारूपों और पिक्सेल आकारों में अनकूल्ड और कूल्ड दोनों IR डिटेक्टर।

तेजी से वितरण सुनिश्चित करने के लिए बड़े पैमाने पर उत्पादन

लाखों डिटेक्टरों की वार्षिक उत्पादन क्षमता के साथ तीन उत्पादन लाइनें।

सामान्य प्रश्न
1अवरक्त विकिरण क्या है?

इन्फ्रारेड थर्मल इमेजिंग के बारे में बात करते समय सबसे पहले इन्फ्रारेड विकिरण (IR) पर विचार करना चाहिए। इन्फ्रारेड विकिरण ऊर्जा की तरंग दैर्ध्य लगभग 700 एनएम से शुरू होती है और लगभग 1 मिमी तक फैली होती है।सभी वस्तुएं अवरक्त विकिरण के रूप में कुछ मात्रा में गर्मी उत्सर्जित करती हैं, जो हमारे लिए अदृश्य है क्योंकि, पूरे विद्युत चुम्बकीय स्पेक्ट्रम में, नग्न आंख केवल "दृश्यमान प्रकाश" देख सकती है।

2इन्फ्रारेड थर्मल इमेजर कैसे काम करता है?

इन्फ्रारेड उपकरण का मुख्य घटक इन्फ्रारेड थर्मल डिटेक्टर है, जो आसपास की वस्तुओं के तापमान में छोटे अंतर का संवेदनशीलता से पता लगा सकता है।यह तब वस्तु से इस विकिरण जानकारी एकत्र करता है और तापमान अंतर जानकारी के आधार पर इमेजिंग के लिए तापमान जानकारी आउटपुट करता हैजितनी अधिक वस्तु गर्म होती है, उतनी अधिक अवरक्त विकिरण उत्पन्न होती है। यदि तीव्रता बहुत अधिक है, तो आप इसे गर्मी के रूप में महसूस कर सकते हैं।
