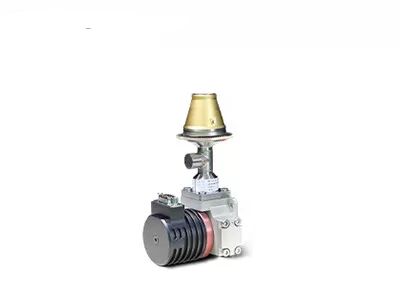

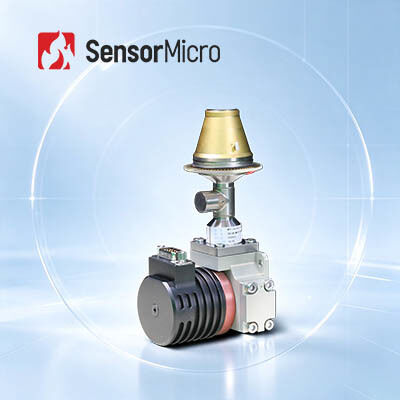

1280x1024 12μm ठंडा एफपीए इन्फ्रारेड डिटेक्टर 18mK उच्च संवेदनशीलता एकीकृत Dewar कूलर विधानसभा

  • 1280x1024 12μm Cooled FPA Infrared Detector 18mK High Sensitivity Integrated Dewar Cooler Assembly
उत्पत्ति के प्लेस चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या सी1212एम
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
संकल्प 1280x1024/12μm नेटडी 18एमके (एफ2/एफ4)
वर्णक्रमीय श्रेणी 3.7~4.8μm मेगावाट परिचालन तापमान -45℃～+71℃
बिजली की आपूर्ति 24V डीसी अधिकतम. फ्रेम रेट 100हर्ट्ज
प्रमुखता देना

कूल्ड FPA डिटेक्टर 1280x1024

,

24VDC कूल्ड FPA डिटेक्टर

,

मेगापिक्सल MWIR FPA डिटेक्टर
एक संदेश छोड़ें
उत्पाद विवरण
उत्पाद अवलोकन

C1212M MWIR MCT FPA इन्फ्रारेड डिटेक्टर उच्च रिज़ॉल्यूशन, उच्च प्रदर्शन और उच्च विश्वसनीयता प्रदान करता है। यह पारंपरिक 640×512 उत्पादों की तुलना में समान सक्रिय छवि क्षेत्र में चार गुना अधिक पिक्सेल प्रदान करता है। इसका घटा हुआ 12 µm पिक्सेल आकार बेहतर स्थानिक रिज़ॉल्यूशन प्रदान करता है और समान रेंज मिशन प्राप्त करने के लिए छोटे ऑप्टिकल लेंस फ़ोकस से मेल खाता है। C1212M कूल्ड इन्फ्रारेड डिटेक्टर बेहतर लंबी दूरी के प्रदर्शन और विस्तृत छवि पहचान की आवश्यकता वाले अनुप्रयोगों के लिए एक आदर्श विकल्प है।

मुख्य विशेषताएं
उत्कृष्ट प्रदर्शन
  • व्यापक दृश्य क्षेत्र और लंबी पहचान दूरी के लिए 1280×1024 उच्च परिभाषा
  • बेहतर स्थानिक रिज़ॉल्यूशन के लिए 12 µm पिक्सेल आकार
तेज और स्पष्ट छवि
  • उच्च संवेदनशीलता, विशिष्ट NETD 18 mK तक कम
  • अच्छा एकरूपता, 99.5% से अधिक प्रभावी पिक्सेल दर के साथ
विशिष्ट अनुप्रयोगों के लिए डिज़ाइन
  • F-नंबर को अनुकूलित किया जा सकता है
  • गारंटीकृत निरंतर आपूर्ति
उत्पाद विनिर्देश
मॉडल C1212M HD MWIR कूल्ड इन्फ्रारेड डिटेक्टर
संवेदनशील सामग्री MCT
रिज़ॉल्यूशन 1280×1024
पिक्सेल आकार 12 µm
स्पेक्ट्रल प्रतिक्रिया 3.7 µm ± 0.2 µm ～ 4.8 µm ± 0.2 µm
कार्य मोड स्नैपशॉट; ITR/IWR एकीकरण मोड; विंडोज मोड; एंटी-ब्लूमिंग
चार्ज क्षमता 6.75 Me⁻ / 4.8 Me⁻ (ITR); 5.25 Me⁻ / 3.3 Me⁻ (IWR)
गतिशील रेंज ITR मोड ≥ 80 dB; IWR मोड ≥ 76 dB
आउटपुट चैनल 4 या 8 चैनल; प्रति आउटपुट 20 MHz तक
अधिकतम फ्रेम दर 100 Hz
विशिष्ट NETD 18 mK (F2/F4)
प्रभावी पिक्सेल दर ≥ 99.5%
प्रतिक्रिया गैर-एकरूपता ≤ 8%
विन्यास योग्य क्रायोकूलर RS058F LS734
क्रायोकूलर प्रकार रोटरी स्टर्लिंग क्रायोकूलर लीनियर स्टर्लिंग क्रायोकूलर
स्थिर बिजली की खपत (23 ℃) ≤ 7 W ≤ 10 W
अधिकतम बिजली की खपत (71 ℃) ≤ 17 W ≤ 45 W
बिजली की आपूर्ति 24 V DC 24 V DC
कूलिंग समय (23 ℃) ≤ 6 min ≤ 4 min
अधिकतम आकार (मिमी) 149 × 58.5 × 71 कंप्रेसर Φ46 × 122
डेवर Φ55 × 119
वजन (ग्राम) ≤ 600 ≤ 1200
संचालन तापमान -45 ℃ ～ +71 ℃
औद्योगिक अनुप्रयोग

C1212M MWIR क्रायोजेनिक रूप से कूल्ड इन्फ्रारेड डिटेक्टर का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है, जिसमें गैर-विनाशकारी परीक्षण (NDT), पर्यावरण निगरानी, लंबी दूरी की निगरानी और वैज्ञानिक अनुसंधान शामिल हैं।

हमारे फायदे

SensorMicro चीन की सबसे शुरुआती कंपनियों में से एक है जो एंटीमोनाइड-आधारित टाइप-II सुपरलैटिस (T2SL) कूल्ड इन्फ्रारेड डिटेक्टरों पर शोध कर रही है। इसने घरेलू स्तर पर ऐसे डिटेक्टरों के बड़े पैमाने पर उत्पादन और इंजीनियरिंग अनुप्रयोग की शुरुआत की, जिसमें MWIR, LWIR, बड़े-प्रारूप सरणियों और उच्च-संचालन-तापमान (HOT) डिटेक्टरों सहित उच्च-स्तरीय उन्नत उपकरणों के अनुसंधान एवं विकास और निर्माण में सिद्ध क्षमताएं हैं।

अक्सर पूछे जाने वाले प्रश्न
1. इन्फ्रारेड विकिरण क्या है?

इन्फ्रारेड थर्मल इमेजिंग की बात करते समय, पहली चीज जिस पर विचार करना है वह है इन्फ्रारेड विकिरण (IR)। इन्फ्रारेड विकिरण ऊर्जा की तरंग दैर्ध्य लगभग 700 nm से शुरू होती है और लगभग 1 mm तक फैली हुई है। सभी वस्तुएं इन्फ्रारेड विकिरण के रूप में कुछ मात्रा में गर्मी उत्सर्जित करती हैं, जो हमारे लिए अदृश्य है क्योंकि, पूरे विद्युत चुम्बकीय स्पेक्ट्रम में, नग्न आंख केवल "दृश्य प्रकाश" देख सकती है।

2. इन्फ्रारेड थर्मल इमेजर कैसे काम करता है?

इन्फ्रारेड उपकरण का मुख्य घटक इन्फ्रारेड थर्मल डिटेक्टर है, जो आसपास की वस्तुओं के छोटे तापमान अंतर का संवेदनशील रूप से पता लगा सकता है। फिर यह वस्तु से इस विकिरण जानकारी को एकत्र करता है और तापमान अंतर जानकारी के आधार पर इमेजिंग के लिए तापमान जानकारी आउटपुट करता है। वस्तु जितनी गर्म होगी, उतनी ही अधिक इन्फ्रारेड विकिरण उत्पन्न करेगी। यदि तीव्रता पर्याप्त है, तो आप इसे गर्मी के रूप में महसूस कर सकते हैं।
