एलडब्ल्यूआईआर कूल्ड इन्फ्रारेड डिटेक्टर ईओ आईआर सिस्टम 640x512 संकल्प में एकीकृत
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| संकल्प | 640x512 | पिक्सेल पिच | 15सुक्ष्ममापी |
|---|---|---|---|
| स्थिर बिजली की खपत | <8W | उच्च संवेदनशील | NETD≤25mK |
| वर्णक्रमीय श्रेणी | 3.7~4.8μm (MW); 3.7 ~ 4.8μm (मेगावाट); 7.7~9.5 (LW) 7.7 ~ 9.5 (एलडब्ल्यू) | आकार | 142x58.5x71 मिमी |
| हाई लाइट | 640x512 रिज़ॉल्यूशन LWIR इन्फ्रारेड डिटेक्टर,EO IR कूल्ड इन्फ्रारेड डिटेक्टर,एकीकृत LWIR कूल्ड डिटेक्टर |
||
उत्पाद विवरण

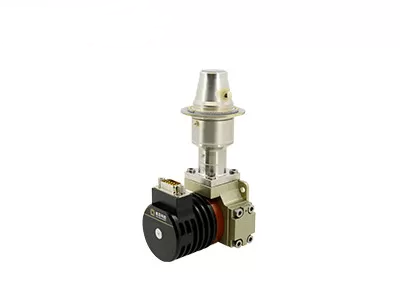

एलडब्ल्यूआईआर कूल्ड इन्फ्रारेड डिटेक्टर ईओ आईआर सिस्टम 640x512 संकल्प में एकीकृत
उत्पाद वर्णन
C615S LWIR एकीकृत देवर कूलर असेंबली ग्लोबल सेंसर टेक्नोलॉजी (GST) द्वारा विकसित T2SL कूल्ड इन्फ्रारेड डिटेक्टरों में से एक है।यह एक 640x512 / 15µm टाइप II सुपरलैटिस (T2SL), इंटीग्रेटेड डिटेक्टर कूलर असेंबली (IDCA) है, जिसे उच्च प्रदर्शन 7.7~9.5μm लॉन्ग वेव इन्फ्रारेड (LWIR) वेवबैंड के लिए डिज़ाइन किया गया है।
640x512 रिज़ॉल्यूशन और 15µm तक कम पिक्सेल पिच के साथ, C615S LWIR एकीकृत देवर कूलर असेंबली स्पष्ट छवि और बेहतर प्रदर्शन प्रदान करती है।यह सबसे उन्नत तकनीक, उच्च क्वांटम दक्षता, उच्च फ्रेम दर, उच्च संवेदनशीलता, कम शोर, सर्वोत्तम गैर-एकरूपता आदि में है।
LWIR डिटेक्टर के रूप में, यह रेत या धूल के मौसम की परिस्थितियों में उच्च प्रदर्शन प्रस्तुत करता है और धूप की झिलमिलाहट या किसी उच्च तापमान की लौ से प्रभावित नहीं होगा।
मुख्य विशेषताएं
- संकल्प: 640x512
- पिक्सेल पिच: 15μm
- उच्च संवेदनशील
- अच्छा इमेजिंग प्रभाव
- कम शोर
- स्थिर प्रदर्शन
- उत्कृष्ट गैर-एकरूपता
उत्पाद की विशेषताएं
| आदर्श | C615S LWIR |
| सामग्री | T2SL |
| संकल्प | 640x512 |
| पिक्सेल पिच | 15um |
| वर्णक्रमीय श्रेणी | 7.7μm ~ 9.5μm एलडब्ल्यू |
| काम प्रणाली | स्नैपशॉट;आईटीआर और इंटरलेस बिनिंग इंटीग्रेशन मोड;विंडोज मोड;विरोधी प्रस्फुटन |
| चार्ज क्षमता | आईटीआर: 12.22Me-/6.67Me- इंटरलेस बिनिंग: 24.44Me-/13.33Me- |
| गतिशील सीमा | आईटीआर: ≥76dB इंटरलेस बिनिंग: ≥77dB |
| आउटपुट चैनल | 4;प्रति आउटपुट 22.5 Mpixel/s तक |
| एनईटीडी | ≤30 एमके (एफ 2 आईटीआर) ≤25mK (F2 इंटरलेस बिनिंग) |
| प्रभावी पिक्सेल दर | ≥99.5% |
| प्रतिक्रिया गैर-एकरूपता | ≤8% |
| कूलर प्रकार | RS058 |
| स्थिर बिजली की खपत | <8W |
| अधिकतम बिजली खपत | <17W |
| बिजली की आपूर्ति | 24 वी डीसी |
| ठंड का समय | <5min30s |
| वज़न | ≤600 ग्राम |
| आयाम (मिमी) | 148x58.5x71 |
| वर्किंग टेम्परेचर | -45 डिग्री सेल्सियस ~ + 71 डिग्री सेल्सियस |
औद्योगिक अनुप्रयोग
C615S LWIR कूल्ड IR डिटेक्टर का व्यापक रूप से रिमोट मॉनिटरिंग सिस्टम, फ्लाइट विजन एन्हांसमेंट सिस्टम, मल्टी-सेंसर पेलोड आदि जैसे कई क्षेत्रों में उपयोग किया जाता है।
सम्मान और प्रमाण पत्र
पूछे जाने वाले प्रश्न
1. अवरक्त विकिरण क्या है?
इन्फ्रारेड थर्मल इमेजिंग के बारे में बात करते समय, सोचने वाली पहली बात इन्फ्रारेड विकिरण (आईआर) है।इन्फ्रारेड विकिरण ऊर्जा की तरंग दैर्ध्य लगभग 700 एनएम से शुरू होती है और लगभग 1 मिमी तक फैली हुई है।सभी वस्तुएं इन्फ्रारेड विकिरण के रूप में एक निश्चित मात्रा में गर्मी का उत्सर्जन करती हैं, जो हमारे लिए अदृश्य है, क्योंकि पूरे विद्युत चुम्बकीय स्पेक्ट्रम में, नग्न आंखें केवल "दृश्यमान प्रकाश" देख सकती हैं।
2. इन्फ्रारेड थर्मल इमेजर कैसे काम करता है?
इन्फ्रारेड उपकरण का मुख्य घटक इन्फ्रारेड थर्मल डिटेक्टर है, जो आसपास की वस्तुओं के छोटे तापमान अंतर को संवेदनशील रूप से पहचान सकता है।फिर, यह वस्तु से इस विकिरण की जानकारी एकत्र करता है और इमेजिंग के लिए तापमान की जानकारी को आउटपुट करता है, जो तापमान अंतर की जानकारी पर आधारित है।वस्तु जितनी अधिक गर्म होती है, उतनी ही अधिक अवरक्त विकिरण उत्पन्न करती है।यदि तीव्रता बहुत अधिक है, तो आप इसे गर्मी की तरह महसूस कर सकते हैं।
