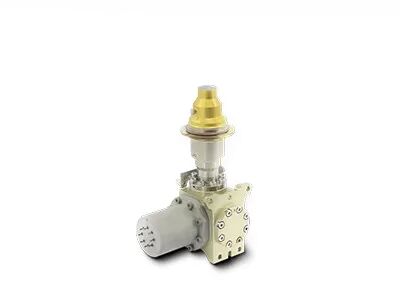

10mK उच्च संवेदनशीलता 640x512 रिज़ॉल्यूशन कूल्ड MWIR इन्फ्रारेड डिटेक्टर 25µm पिक्सेल आकार एकीकृत डीवर कूलर असेंबली के साथ

  • 10mK High Sensitivity 640x512 Resolution Cooled MWIR Infrared Detector with 25μm Pixel Size Integrated Dewar Cooler Assembly
उत्पत्ति के प्लेस चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या सी625एम
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
संकल्प 640x512/25μm नेटडी 10एमके (एफ2)
स्पेक्ट्रल रेंज8~14μm 3.7~4.8μm मेगावाट ऑपरेशन तापमान -45℃~+71℃
अधिकतम. फ्रेम रेट 180 हर्ट्ज स्थिर बिजली की खपत (23℃) ≤15W
प्रमुखता देना

रोएचएस एमडब्ल्यूआईआर इन्फ्रारेड डिटेक्टर

,

15um एमडब्ल्यूआईआर इन्फ्रारेड डिटेक्टर

,

रिमोट मॉनिटरिंग कूल्ड एमडब्ल्यूआईआर डिटेक्टर
एक संदेश छोड़ें
उत्पाद विवरण
उत्पाद का अवलोकन

C625M MCT MWIR कूल्ड इन्फ्रारेड डिटेक्टर में 640×512 रिज़ॉल्यूशन और 25 μm पिक्सेल आकार है, जो 3.7×4.8 μm स्पेक्ट्रल बैंड में काम करता है।एक ही संकल्प के अन्य MWIR ठंडा डिटेक्टरों की तुलना में, इसका बड़ा पिक्सेल आकार एक बड़ा अवरक्त विकिरण सेंसर क्षेत्र प्रदान करता है, जिसके परिणामस्वरूप थर्मल सूचना की विश्वसनीयता में सुधार और संकेत-शोर अनुपात में काफी सुधार होता है।यह उच्च एसएनआर की आवश्यकता वाले उपयोगकर्ताओं के लिए आदर्श बनाता है, उच्च कंट्रास्ट, और मध्यम से उच्च अंत थर्मल इमेजिंग अनुप्रयोगों में व्यापक गतिशील रेंज।

मुख्य विशेषताएं
स्पष्ट चित्रण, उच्च संवेदनशीलता
  • 99.5% से अधिक प्रभावी पिक्सेल दर के साथ अच्छी छवि एकरूपता
  • उत्कृष्ट संकेत-शोर अनुपात और उच्च संवेदनशीलता
अच्छी बहुमुखी प्रतिभा, विश्वसनीय बड़े पैमाने पर उत्पादन
  • अनुकूलन योग्य एफ-संख्या
  • अच्छी स्थिरता के साथ बड़े पैमाने पर उत्पादन
उत्पाद विनिर्देश
मॉडल C625M MWIR ठंडा अवरक्त डिटेक्टर
संवेदनशील सामग्री एमसीटी
संकल्प 640×512
पिक्सेल आकार 25 μm
स्पेक्ट्रल प्रतिक्रिया 3.7 μm ± 0.2 μm ️ 4.8 μm ± 0.2 μm
कार्य मोड स्नैपशॉट; आईटीआर/आईडब्ल्यूआर एकीकरण मोड; विंडोज मोड; विरोधी खिलना
चार्ज क्षमता 15.7 मी− / 21.8 मी− (आईटीआर); 12.3 मी− / 18.7 मी− (आईडब्ल्यूआर)
गतिशील सीमा आईटीआर मोड ≥ 80 dB; आईडब्ल्यूआर मोड ≥ 79 dB
आउटपुट चैनल 4; प्रति आउटपुट 20 मेगाहर्ट्ज तक
विशिष्ट NETD 10 mK (F2)
अधिकतम फ्रेम दर 180 Hz
प्रभावी पिक्सेल दर ≥ 99.5%
प्रतिक्रिया असमानता ≤ 8%
कॉन्फ़िगर करने योग्य क्रायोकूलर RS079
स्थिर बिजली की खपत (23°C) ≤ 15 W
अधिकतम बिजली की खपत (71°C) ≤ 20 W
विद्युत आपूर्ति 24 वी डीसी
ठंडा होने का समय (23°C) ≤ 7 मिनट
वजन ≤ 650 ग्राम
अधिकतम आकार (मिमी) 148 × 59 × 78
ऑपरेटिंग तापमान -45°C ️ +71°C
औद्योगिक अनुप्रयोग

C625M MWIR क्रायोजेनिक रूप से ठंडा इन्फ्रारेड डिटेक्टर का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है, जिसमें गैर-विनाशकारी परीक्षण (एनडीटी), पर्यावरण निगरानी, लंबी दूरी की निगरानी,और वैज्ञानिक अनुसंधान.

सेंसरमाइक्रो के बारे में

सेंसरमाइक्रो की स्थापना एक सरल लेकिन शक्तिशाली विश्वास के साथ की गई थी: नवाचार को वास्तविक दुनिया की जरूरतों की सेवा करनी चाहिए।

सेंसरमाइक्रो लोगों और प्रणालियों को सतह से परे देखने के लिए शक्ति प्रदान करने के लिए मौजूद है, पैटर्न, समस्याओं और संभावनाओं में जो नीचे निहित हैं।

अदृश्य गर्मी को दृश्यमान सच्चाई में बदलकर, हम उद्योगों को स्मार्ट निर्णय लेने, सबसे महत्वपूर्ण चीजों की रक्षा करने और जटिलता को स्पष्टता के साथ नेविगेट करने में मदद करते हैं।

स्व-निर्मित और ग्राहक-पहले होने के हमारे आग्रह पर ध्यान देना सेंसरमाइक्रो की गति के लिए एक निश्चित नुस्खा बन गया है।हम सभी मोर्चों पर आगे चला गया है सुरक्षा से, अग्निशमन, औद्योगिक निरीक्षण, चिकित्सा देखभाल और मशीन विजन,पर्यावरण की निगरानी और कार्बन तटस्थता के प्रमुख पहलुओं के लिए सहयोग करना.

हम एक अवरक्त प्रौद्योगिकी कंपनी से अधिक हैं. हम एक स्थायी, नैतिक, और मानव केंद्रित भविष्य के निर्माण के लिए प्रतिबद्ध लोगों का एक समुदाय हैं.हमारे द्वारा बनाए जाने वाले प्रत्येक नवाचार पिक्सेल एक वादा है, सशक्त बनाने और सेवा करने के लिए।

अक्सर पूछे जाने वाले प्रश्न
1अवरक्त विकिरण क्या है?

इन्फ्रारेड थर्मल इमेजिंग के बारे में बात करते समय सबसे पहले इन्फ्रारेड विकिरण (IR) पर विचार करना चाहिए। इन्फ्रारेड विकिरण ऊर्जा की तरंग दैर्ध्य लगभग 700 एनएम से शुरू होती है और लगभग 1 मिमी तक फैली होती है।सभी वस्तुएं अवरक्त विकिरण के रूप में कुछ मात्रा में गर्मी उत्सर्जित करती हैं, जो हमारे लिए अदृश्य है क्योंकि, पूरे विद्युत चुम्बकीय स्पेक्ट्रम में, नग्न आंख केवल "दृश्यमान प्रकाश" देख सकती है।

2इन्फ्रारेड थर्मल इमेजर कैसे काम करता है?

इन्फ्रारेड उपकरण का मुख्य घटक इन्फ्रारेड थर्मल डिटेक्टर है, जो आसपास की वस्तुओं के तापमान में छोटे अंतर का संवेदनशीलता से पता लगा सकता है।यह तब वस्तु से इस विकिरण जानकारी एकत्र करता है और इमेजिंग के लिए तापमान जानकारी आउटपुट करता है, जो तापमान अंतर की जानकारी पर आधारित है। अधिक गर्म वस्तु, अधिक अवरक्त विकिरण यह उत्पादन करता है। यदि तीव्रता बहुत अधिक है, आप इसे गर्मी के रूप में महसूस कर सकते हैं।
