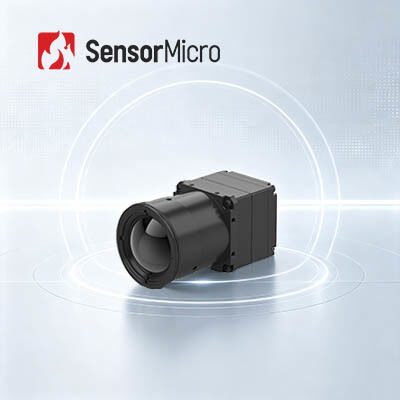

1280x1024/12µm के साथ उच्च संवेदनशीलता अनकूल्ड VOx थर्मल कैमरा मॉड्यूल
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | COIN1212R |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| संकल्प | 1280x1024/12μm | नेटडी | ≤40mK/F1.0/25℃ |
|---|---|---|---|
| वर्णक्रमीय श्रेणी | 8~14μm | डिजिटल फ़्रेम दर | 30 हर्ट्ज |
| विशिष्ट बिजली की खपत | 1.0 डब्ल्यू | वोल्टेज आपूर्ति | 4.5~5.5V |
| प्रमुखता देना | वीओएक्स एलडब्ल्यूआईआर थर्मल कैमरा मॉड्यूल,वीओएक्स थर्मल कैमरा मॉड्यूल 1280x1024,अनकूल्ड कैमरा मॉड्यूल 12 माइक्रोन |
||
उत्पाद विवरण

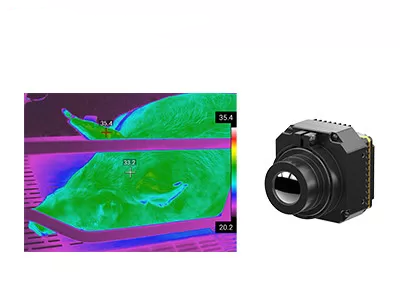

उच्च संवेदनशीलता VOx LWIR थर्मल कैमरा मॉड्यूल 1280x1024/12μm
उत्पाद का अवलोकन
COIN1212R इन्फ्रारेड कैमरा कोर में एक मेगापिक्सल 1280*1024/12μm अनकूल्ड इन्फ्रारेड डिटेक्टर है, जो उन्नत सिग्नल प्रोसेसिंग सर्किट और तापमान माप एल्गोरिदम के साथ एकीकृत है।यह व्यापक रूप से अपनाए गए धारावाहिक संचार प्रोटोकॉल का समर्थन करता है और ऑप्टिकल लेंस विकल्पों की एक पूरी श्रृंखला के साथ विभिन्न प्रकार के वीडियो आउटपुट इंटरफ़ेस प्रदान करता है.
तापमान अंतर का शीघ्र पता लगाने और स्पष्ट थर्मल छवियों और सटीक तापमान डेटा प्रदान करने में सक्षम,यह तापमान माप प्रणाली के द्वितीयक विकास को काफी सरल बनाता हैयह इसे बुद्धिमान निगरानी, उच्च अंत विनिर्माण, प्रक्रिया नियंत्रण, वैज्ञानिक अनुसंधान,और अन्य उच्च अंत थर्मल इमेजिंग अनुप्रयोग.
मुख्य विशेषताएं
- उच्च-परिभाषा इमेजिंग, सटीक पता लगानेःमेगापिक्सेल उच्च परिभाषा का पता लगाने से व्यापक दृश्यों और बड़े क्षेत्रों पर अवरक्त तापमान माप संभव हो जाता है।लक्ष्य के अधिक थर्मल विवरण स्पष्ट रूप से प्रकट होते हैं.
- पूर्ण-विशेषताओं और कुशलःएक शीर्ष स्तर के बड़े प्रारूप के अनकूल्ड इन्फ्रारेड डिटेक्टर के साथ विकसित किया गया है। छवि गुणवत्ता में सुधार के लिए कई उन्नत छवि प्रसंस्करण एल्गोरिदम के साथ एकीकृत।तापमान माप की सटीकता ±3°C या ±3% तक, अनुकूलन योग्य एक्सटेंशन के साथ -20°C से 150°C और 0 से 550°C रेंज का समर्थन करता है।
- बहुविध विन्यास, त्वरित एकीकरण:डीवीपी और बीटी सहित विभिन्न छवि आउटपुट मोड का समर्थन करता है।1120सीरियल पोर्ट नियंत्रण के साथ रॉ/यूवी छवि डेटा आउटपुट।
उत्पाद विनिर्देश
| मॉडल | COIN1212R |
|---|---|
| आईआर डिटेक्टर सूचक | |
| संवेदनशील सामग्री | VOx |
| संकल्प | 1280*1024 |
| पिक्सेल आकार | 12μm |
| स्पेक्ट्रल प्रतिक्रिया | 8μm ~ 14μm |
| विशिष्ट NETD | ≤40mK/F1.0/25°C |
| छवि प्रसंस्करण | |
| डिजिटल फ्रेम दर | 30Hz |
| प्रारंभ समय | 6s |
| एनालॉग वीडियो | / |
| डिजिटल वीडियो | RAW/YUV422/TMP |
| छवि एल्गोरिथ्म | असमानता सुधार (एनयूसी) थ्रीडी शोर में कमी (3DNR) 2 डी शोर दमन (डीएनएस) गतिशील सीमा संपीड़न (DRC) किनारे को बढ़ाना (ईई) |
| छवि प्रदर्शन | 10 प्रकार (व्हाइट हॉट/लावा/आयरन रेड/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो 1/रेनबो 2/टिंट/ब्लैक हॉट) |
| पीसी सॉफ्टवेयर | |
| आईसीसी सॉफ्टवेयर | मॉड्यूल नियंत्रण और वीडियो डिस्प्ले |
| विद्युत | |
| मानक बाहरी इंटरफ़ेस | 50पिनः DF40C-50DP-0.4V ((51), (HRS, पुरुष) |
| विस्तार बोर्ड | यूएसबी 3।0 |
| संचार इंटरफ़ेस | टीटीएल-232 |
| डिजिटल वीडियो इंटरफ़ेस | DVP16/BT.1120/MIPI |
| आपूर्ति वोल्टेज | 4.5~5.5V |
| सामान्य बिजली की खपत | 1.0W |
| तापमान माप | |
| ऑपरेटिंग तापमान | -10°C~+50°C |
| तापमान माप सीमा | -20°C~150°C, 0°C~550°C; अनुकूलन और विस्तार का समर्थन करें |
| तापमान माप की सटीकता | ±2°C / ±2% से अधिक |
| आंशिक तापमान माप | तापमान माप क्षेत्रों के अधिकतम, न्यूनतम और औसत समर्थन आउटपुट मूल्य |
| एसडीके | एंड्रॉयड/विंडोज/लिनक्स; वीडियो स्ट्रीम विश्लेषण और ग्रे से तापमान में रूपांतरण प्राप्त करें |
| मैकेनिकल | |
| नंगे कोर का आकार ((मिमी) | 14mm/19mm/25mm: 25.4mm*25.4mm*19.3mm 35mm/50mm/100m: 35.4mm*35.4mm*17.8mm |
| नंगे नाभिक का भार ((जी) | 14 मिमी/19 मिमी/25 मिमीः 19.7±1 ग्राम 35mm/50mm/100m: 32.5±1g |
| पर्यावरण के अनुकूल | |
| ऑपरेटिंग तापमान | -40°C~+70°C |
| भंडारण तापमान | -45°C~+85°C |
| आर्द्रता | 5%~95%, गैर-संक्षेपण |
| कंपन | 5.35 ग्राम, यादृच्छिक कंपन, 3-अक्ष |
| प्रभाव | आधा साइन तरंग, 40g/11ms, प्रभाव दिशा 3 अक्ष, 6 दिशा |
| प्रमाणन | ROHS2.0/REACH |
| ऑप्टिकल लेंस | |
| ऑप्टिकल लेंस | फिक्स्ड फोकस एथर्मलः 14 मिमी/19 मिमी/24 मिमी |
| सुरक्षा स्तर | IP67 (फ्रंट लेंस) |
औद्योगिक अनुप्रयोग
COIN1212R इन्फ्रारेड इमेजिंग मॉड्यूल का व्यापक रूप से विद्युत बिजली, मशीन विजन, भवन निरीक्षण, धातु विज्ञान पेट्रोकेमिकल आदि में उपयोग किया जाता है।
हमारे मूल इन्फ्रारेड डिटेक्टर
इन-हाउस इन्फ्रारेड डिटेक्टर टेक्नोलॉजीज:
- 8-इंच 0.11μm VOx अनकूल्ड इन्फ्रारेड डिटेक्टर
- 8-इंच 0.5μm एमसीटी कूल्ड इन्फ्रारेड डिटेक्टर
- 8-इंच 0.5μm T2SL ठंडा इन्फ्रारेड डिटेक्टर
उत्पादन क्षमता एवं लाभ:
- प्रति वर्ष 6 मिलियन स्वयं विकसित अवरक्त डिटेक्टर
- 30,000 वर्ग मीटर की अर्धचालक निर्माण सुविधा
- 20,000 m2 स्वच्छ कमरे का क्षेत्रफल
अक्सर पूछे जाने वाले प्रश्न
1इन्फ्रारेड थर्मोग्राफी क्या है?
थर्मोग्राफी वस्तु की सतह के तापमान का पता लगाने पर आधारित गैर-आक्रामक नैदानिक विधि की एक नई और प्रभावी तकनीक है।किसी वस्तु से उत्सर्जित इन्फ्रारेड (IR) विकिरण को तापमान वितरण मानचित्र के रूप में दर्ज और दर्शाया जाता है.
2इन्फ्रारेड थर्मोग्राफी का उपयोग किसके लिए किया जा सकता है?
इनफ्रारेड थर्मल इमेज का उपयोग घरों का निरीक्षण करने, संरचनात्मक दोषों, विद्युत दोषों, यांत्रिक दोषों, लोगों और जानवरों में शारीरिक परिवर्तनों और बहुत कुछ निर्धारित करने के लिए किया जा सकता है।
3इन्फ्रारेड थर्मोग्राफी के क्या फायदे हैं?
गैर-विनाशकारी परीक्षण के लिए, यह परीक्षण करने के लिए सरल है और क्षति के बिना तेजी से प्रतिक्रिया करता है, जिसके परिणामस्वरूप लागत में बचत, कार्य दक्षता में वृद्धि, जनशक्ति और उपकरण मूल्यह्रास को कम करना।
चिकित्सा थर्मोग्राफी के लिए, यह मानव शरीर में छिपी हुई समस्याओं को खोजने के लिए बहुत कुशल है, बिना विकिरण और दर्द के 100% सुरक्षित है, जो प्रारंभिक स्वास्थ्य स्क्रीनिंग के लिए एक आदर्श उपकरण है।
