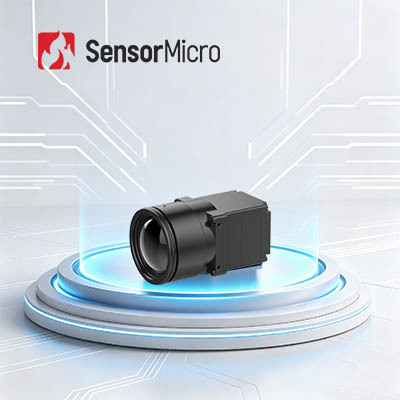

प्रमुख बुनियादी ढांचे की निगरानी के लिए 1280x1024 12μm अनकूल्ड थर्मल इमेजिंग मॉड्यूल
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | COIN1212 |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| संकल्प | 1280x1024 | बिजली की खपत | 1.0 डब्ल्यू |
|---|---|---|---|
| डिजिटल वीडियो इंटरफ़ेस | डीवीपी16/बीटी.1120/एमआईपीआई | वर्णक्रमीय श्रेणी | 8~14μm |
| पिक्सेल पिच | 12μm | फ्रेम रेट | 30 हर्ट्ज |
| प्रमुखता देना | 12um अनकूल्ड थर्मल इमेजिंग मॉड्यूल,वन्यजीव अवलोकन थर्मल मॉड्यूल 640x512,30 हर्ट्ज थर्मल इमेजिंग मॉड्यूल |
||
उत्पाद विवरण
1280x1024 12µm बिना कूलिंग वाला थर्मल इमेजिंग मॉड्यूल प्रमुख इंफ्रास्ट्रक्चर निगरानी के लिए
उत्पाद अवलोकन
COIN1212 एक उच्च-रिज़ॉल्यूशन वेफर-लेवल इन्फ्रारेड कैमरा कोर है जो 1280×1024 12µm डिटेक्टर और उन्नत इमेजिंग प्रोसेसिंग सिस्टम से लैस है। यह विविध वीडियो आउटपुट और सीरियल संचार का समर्थन करता है, तेज हॉटस्पॉट पहचान और उच्च-परिभाषा थर्मल इमेजरी प्रदान करता है, और सिस्टम एकीकरण को बहुत सरल बनाता है। इंफ्रास्ट्रक्चर निगरानी, बुद्धिमान परिवहन, उन्नत विनिर्माण और वैज्ञानिक अनुसंधान के लिए उपयुक्त, यह विविध उच्च-स्तरीय अनुप्रयोगों के लिए एक कॉम्पैक्ट और उच्च-प्रदर्शन वाला थर्मल इमेजिंग कोर है।
मुख्य विशेषताएं
उच्च-परिभाषा इमेजिंग, सटीक पहचान
- 1280×1024/12µm मेगापिक्सेल रिज़ॉल्यूशन चौड़े फील्ड-ऑफ-व्यू और लंबी दूरी की एचडी इमेजिंग को सक्षम बनाता है
- निकट-श्रेणी अवलोकन के दौरान महीन लक्ष्य विवरणों को स्पष्ट रूप से कैप्चर करता है
पूर्ण-विशेषताओं वाला और लागत-प्रभावी
- उद्योग-अग्रणी बड़े-प्रारूप वेफर-लेवल इन्फ्रारेड डिटेक्टर के साथ निर्मित
- छवि स्पष्टता और दृश्य गुणवत्ता को बढ़ाने के लिए उन्नत छवि प्रसंस्करण एल्गोरिदम के साथ एकीकृत
तेज एकीकरण, त्वरित विकास
- DVP और BT.1120 सहित कई छवि आउटपुट इंटरफेस का समर्थन करता है
- सीरियल पोर्ट नियंत्रण के साथ RAW/YUV छवि डेटा आउटपुट करता है
उत्पाद विनिर्देश
| मॉडल | COIN1212 |
|---|---|
| IR डिटेक्टर संकेतक |
संवेदनशील सामग्री: VOx
रिज़ॉल्यूशन: 1280×1024
पिक्सेल आकार: 12µm
स्पेक्ट्रल प्रतिक्रिया: 8µm ~ 14µm
विशिष्ट NETD: ≤40mK/F1.0/25℃
|
| छवि प्रसंस्करण |
डिजिटल फ्रेम दर: 30Hz
स्टार्ट-अप समय: 6s
एनालॉग वीडियो: /
डिजिटल वीडियो: RAW/YUV422
छवि एल्गोरिथम: गैर-समानता सुधार (NUC), 3D शोर में कमी (3DNR), 2D शोर दमन (DNS), गतिशील रेंज संपीड़न (DRC), एज एन्हांसमेंट (EE)
छवि प्रदर्शन: 10 प्रकार (व्हाइट हॉट/लावा/आयरन रेड/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो 1/रेनबो 2/टिंट/ब्लैक हॉट)
|
| पीसी सॉफ्टवेयर | ICC सॉफ्टवेयर: मॉड्यूल नियंत्रण और वीडियो डिस्प्ले |
| इलेक्ट्रिकल |
मानक बाहरी इंटरफ़ेस: 50pin: DF40C-50DP-0.4V(51), (HRS,Male)
एक्सटेंशन बोर्ड: USB3.0
संचार इंटरफ़ेस: TTL-232
डिजिटल वीडियो इंटरफ़ेस: DVP16/BT.1120/MIPI
आपूर्ति वोल्टेज: 4.5~5.5V
विशिष्ट बिजली की खपत: 1.0W
|
| यांत्रिक |
बेयर कोर आकार (मिमी): 14मिमी/19मिमी/25मिमी: 25.4मिमी×25.4मिमी×19.3मिमी; 35मिमी/50मिमी/100मिमी: 35.4मिमी×35.4मिमी×17.8मिमी
बेयर कोर वजन (ग्राम): 14मिमी/19मिमी/25मिमी: 19.7±1ग्राम; 35मिमी/50मिमी/100मिमी: 32.5±1ग्राम
|
| पर्यावरणीय अनुकूलनशीलता |
ऑपरेटिंग तापमान: -40℃~+70℃
भंडारण तापमान: -45℃~+85℃
आर्द्रता: 5%~95%, गैर-संक्षेपण
कंपन: 5.35grms, रैंडम वाइब्रेशन, 3-एक्सिस
प्रभाव: हाफ साइन वेव, 40g/11ms, प्रभाव दिशा X एक्सिस, 3 बार
प्रमाणन: ROHS2.0/REACH
|
| ऑप्टिकल लेंस |
ऑप्टिकल लेंस: फिक्स्ड फोकस एथर्मल: 14मिमी/19मिमी/25मिमी/35मिमी/50मिमी/100मिमी
सुरक्षा स्तर: IP67 (फ्रंट लेंस)
|
औद्योगिक अनुप्रयोग
COIN1212 थर्मल इमेजिंग मॉड्यूल का उपयोग प्रमुख इंफ्रास्ट्रक्चर मॉनिटरिंग, हाई-एंड मैन्युफैक्चरिंग, इंडस्ट्रियल इंस्पेक्शन, साइंटिफिक रिसर्च आदि के क्षेत्र में किया जाता है।
सेंसरमाइक्रो के बारे में
उपयोगकर्ता की जरूरतों से प्रेरित होकर, सेंसरमाइक्रो इन्फ्रारेड उत्पादों और अनुप्रयोग समाधानों के गहन विकास और निरंतर सुधार के लिए प्रतिबद्ध है। हम न केवल उच्च-गुणवत्ता वाले हार्डवेयर उत्पाद प्रदान करते हैं, बल्कि पेशेवर अनुप्रयोग अनुभव भी साझा करते हैं, विभिन्न उद्योगों की अनूठी आवश्यकताओं के अनुरूप अनुकूलित समाधान प्रदान करते हैं। हमारा वैश्विक सेवा नेटवर्क समय पर तकनीकी सहायता और बिक्री के बाद सेवा सुनिश्चित करता है, जिससे हम दुनिया भर के ग्राहकों के लिए एक विश्वसनीय भागीदार बनते हैं।
अक्सर पूछे जाने वाले प्रश्न
फोकल लंबाई क्या है?
हम सभी जानते हैं कि कैमरे का इमेजिंग सिद्धांत पिनहोल इमेजिंग है, इसलिए डिजिटल कैमरे में, फोकल लंबाई लेंस पिनहोल से सेंसर तक की दूरी को संदर्भित करती है, और इकाई मिमी (मिलीमीटर) है।
विभिन्न लेंस प्रकारों की परिभाषा
जब कैमरा लेंस की बात आती है, तो कुछ लोग जानते होंगे कि फिक्स्ड-फोकस लेंस और ज़ूम लेंस होते हैं। एक फिक्स्ड फोकल लेंथ लेंस का मतलब है कि फोकल लंबाई निश्चित है, जबकि ज़ूम लेंस का मतलब है कि लेंस की फोकल लंबाई परिवर्तनशील है।
आम तौर पर, फोकल लंबाई कैमरा लेंस पर अंकित होती है, जैसे 50मिमी, 24-70मिमी, आदि। यदि लेंस पर केवल एक संख्या है, तो इसका मतलब है कि यह एक फिक्स्ड-फोकस लेंस है, जैसे 50मिमी लेंस, जिसका अर्थ है कि लेंस केवल 50मिमी की फोकल लंबाई पर तय किया जा सकता है। यदि लेंस पर दो संख्याएँ अंकित हैं, तो इसका मतलब है कि यह एक ज़ूम लेंस है, जैसे 24-70मिमी लेंस, जिसका अर्थ है कि इस लेंस की फोकल लंबाई 24-70मिमी के बीच स्वतंत्र रूप से समायोजित की जा सकती है।
आम तौर पर, फोकल लंबाई कैमरा लेंस पर अंकित होती है, जैसे 50मिमी, 24-70मिमी, आदि। यदि लेंस पर केवल एक संख्या है, तो इसका मतलब है कि यह एक फिक्स्ड-फोकस लेंस है, जैसे 50मिमी लेंस, जिसका अर्थ है कि लेंस केवल 50मिमी की फोकल लंबाई पर तय किया जा सकता है। यदि लेंस पर दो संख्याएँ अंकित हैं, तो इसका मतलब है कि यह एक ज़ूम लेंस है, जैसे 24-70मिमी लेंस, जिसका अर्थ है कि इस लेंस की फोकल लंबाई 24-70मिमी के बीच स्वतंत्र रूप से समायोजित की जा सकती है।
