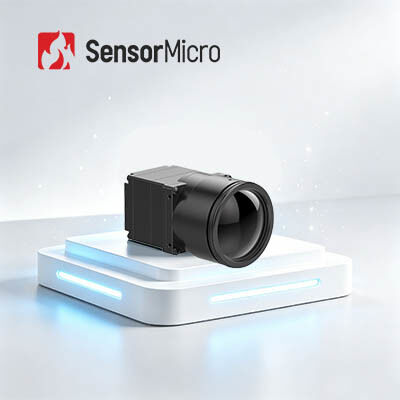

1280×1024 रिज़ॉल्यूशन 12μm पिक्सेल पिच इन्फ्रारेड कैमरा कोर USB3.0 एक्सटेंशन बोर्ड के साथ

  • 1280×1024 Resolution 12μm Pixel Pitch Infrared Camera Core with USB3.0 Extension Board
उत्पत्ति के प्लेस चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या COIN1212
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
संकल्प 1280×1024 बिजली की खपत 1.0 डब्ल्यू
वर्णक्रमीय श्रेणी 8~14μm पिक्सेल पिच 12μm
एक्सटेंशन बोर्ड यूएसबी 3.0 फ्रेम रेट 30 हर्ट्ज
प्रमुखता देना

25 मिमी लेंस इन्फ्रारेड कैमरा कोर

,

12um इन्फ्रारेड कैमरा कोर

,

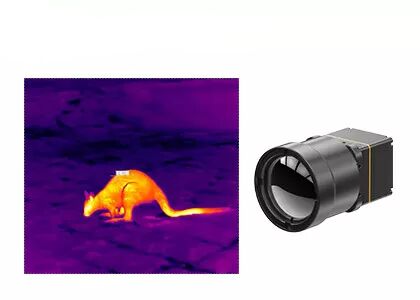

वन्यजीव अवलोकन LWIR थर्मल कोर
एक संदेश छोड़ें
उत्पाद विवरण
1280×1024 12μm इन्फ्रारेड कैमरा कोर 35/50/100mm लेंस के साथ
उत्पाद का अवलोकन

कठोर औद्योगिक और निरंतर परिचालन वातावरण के लिए डिज़ाइन किया गया,COIN1212 इन्फ्रारेड कैमरा कोर में एक मजबूत 1280×1024 12μm वेफर-स्तर इन्फ्रारेड डिटेक्टर और अत्यधिक स्थिर सिग्नल प्रोसेसिंग सर्किट हैंअनुकूलित पेशेवर इमेजिंग एल्गोरिदम जटिल कार्य स्थितियों में सुसंगत और स्पष्ट थर्मल इमेज आउटपुट सुनिश्चित करते हैं,जबकि तेजी से और सटीक हॉटस्पॉट का पता लगाने से परिचालन सुरक्षा की निगरानी की गारंटी मिलती हैबहुमुखी इंटरफेस संगतता और पूर्ण ऑप्टिकल लेंस अनुकूलन क्षमता के साथ, अत्यधिक एकीकृत मॉड्यूल दीर्घकालिक स्थिर संचालन प्रदान करता है।औद्योगिक विनिर्माण निरीक्षण के लिए एक विश्वसनीय कोर घटक के रूप में सेवा, प्रमुख बुनियादी ढांचे के संचालन की निगरानी और बुद्धिमान औद्योगिक धारणा प्रणाली।

मुख्य विशेषताएं
उच्च परिभाषा वाली इमेजिंग, सटीक पता लगाने
  • 1280×1024/12μm मेगापिक्सल रिज़ॉल्यूशन व्यापक दृश्य क्षेत्र और लंबी दूरी की HD इमेजिंग को सक्षम करता है
  • निकट दूरी के अवलोकन के दौरान सटीक लक्ष्य विवरण को स्पष्ट रूप से कैप्चर करता है
पूर्ण सुविधाएँ और लागत प्रभावी
  • उद्योग के अग्रणी बड़े प्रारूप वाले वेफर स्तर के अवरक्त डिटेक्टर के साथ निर्मित
  • छवि स्पष्टता और दृश्य गुणवत्ता को बढ़ाने के लिए उन्नत छवि प्रसंस्करण एल्गोरिदम के साथ एकीकृत
तेजी से एकीकरण, तेजी से विकास
  • डीवीपी और बीटी सहित कई छवि आउटपुट इंटरफेस का समर्थन करता है।1120
  • सीरियल पोर्ट नियंत्रण के साथ आउटपुट RAW/YUV छवि डेटा
उत्पाद विनिर्देश
मॉडल सिक्का1212
आईआर डिटेक्टर सूचक
संवेदनशील सामग्री VOx
संकल्प 1280×1024
पिक्सेल आकार 12μm
स्पेक्ट्रल प्रतिक्रिया 8μm ~ 14μm
विशिष्ट NETD ≤40mK/F1.0/25°C
छवि प्रसंस्करण
डिजिटल फ्रेम दर 30Hz
प्रारंभ समय 6s
एनालॉग वीडियो /
डिजिटल वीडियो RAW/YUV422
छवि एल्गोरिथ्म असमानता सुधार (एनयूसी)
थ्रीडी शोर में कमी (3DNR)
2 डी शोर दमन (डीएनएस)
गतिशील सीमा संपीड़न (DRC)
किनारे को बढ़ाना (ईई)
छवि प्रदर्शन 10 प्रकार (व्हाइट हॉट/लावा/आयरन रेड/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो 1/रेनबो 2/टिंट/ब्लैक हॉट)
पीसी सॉफ्टवेयर
आईसीसी सॉफ्टवेयर मॉड्यूल नियंत्रण और वीडियो डिस्प्ले
विद्युत
मानक बाहरी इंटरफ़ेस 50पिनः DF40C-50DP-0.4V ((51), (HRS, पुरुष)
विस्तार बोर्ड यूएसबी 3।0
संचार इंटरफ़ेस टीटीएल-232
डिजिटल वीडियो इंटरफ़ेस DVP16/BT.1120/MIPI
आपूर्ति वोल्टेज 4.5~5.5V
सामान्य बिजली की खपत 1.0W
मैकेनिकल
नंगे कोर का आकार ((मिमी) 14 मिमी/19 मिमी/25 मिमीः 25.4 मिमी×25.4 मिमी×19.3 मिमी
35 मिमी/50 मिमी/100 मिमीः 35.4 मिमी × 35.4 मिमी × 17.8 मिमी
नंगे नाभिक का भार ((जी) 14 मिमी/19 मिमी/25 मिमीः 19.7±1 ग्राम
35mm/50mm/100m: 32.5±1g
पर्यावरण के अनुकूल
ऑपरेटिंग तापमान -40°C~+70°C
भंडारण तापमान -45°C~+85°C
आर्द्रता 5%~95%, गैर-संक्षेपण
कंपन 5.35 ग्राम, यादृच्छिक कंपन, 3-अक्ष
प्रभाव आधा साइन तरंग, 40g/11ms, प्रभाव दिशा X अक्ष, 3 बार
प्रमाणन ROHS2.0/REACH
ऑप्टिकल लेंस
ऑप्टिकल लेंस फिक्स्ड फोकस एथर्मल: 14 मिमी/19 मिमी/25 मिमी/35 मिमी/50 मिमी/100 मिमी
सुरक्षा स्तर IP67 (फ्रंट लेंस)
औद्योगिक अनुप्रयोग

COIN1212 थर्मल इमेजिंग मॉड्यूल को प्रमुख बुनियादी ढांचे की निगरानी, उच्च अंत विनिर्माण, औद्योगिक निरीक्षण, वैज्ञानिक अनुसंधान आदि के क्षेत्र में लागू किया जाता है।

हमारी उत्पाद लाइन
  • उच्च संवेदनशीलता और उत्कृष्ट प्रदर्शन
  • अवरक्त उद्योग में विश्व में अग्रणी प्रौद्योगिकी
  • विभिन्न इन्फ्रारेड डिटेक्टर उपलब्ध - विभिन्न प्रारूपों और पिक्सेल आकारों में दोनों अनकूल्ड और कूल्ड आईआर डिटेक्टर
  • तेजी से वितरण सुनिश्चित करने के लिए बड़े पैमाने पर उत्पादन - लाखों डिटेक्टरों तक की वार्षिक उत्पादन क्षमता वाली तीन उत्पादन लाइनें
अक्सर पूछे जाने वाले प्रश्न
1रात में इन्फ्रारेड थर्मल इमेजर बेहतर क्यों काम करते हैं?
इन्फ्रारेड थर्मल कैमरे आमतौर पर रात में बेहतर प्रदर्शन करते हैं, लेकिन यह आसपास के वातावरण की चमक और अंधेरे से स्वतंत्र है।इसका कारण यह है कि रात में परिवेश का तापमान दिन के मुकाबले बहुत कम होता है।, थर्मल इमेजिंग सेंसर उच्च कंट्रास्ट के साथ गर्म क्षेत्रों को प्रदर्शित कर सकते हैं।
2थर्मल इमेजिंग फ्रेम दर
इन्फ्रारेड थर्मल इमेजर की फ्रेम रेट थर्मल इमेजर वीडियो के फोटोग्राफिक समय घनत्व का प्रतिनिधित्व करती है, जिसका उपयोग थर्मल इमेजर फोटोग्राफी की गति को इंगित करने के लिए किया जा सकता है।इन्फ्रारेड थर्मल इमेजर की फ्रेम रेट की अवधारणा यह है कि वीडियो प्रक्रिया में प्रति यूनिट समय कितने चित्र आउटपुट कर सकते हैं. आउटपुट चित्रों की संख्या केवल आउटपुट समय घनत्व का प्रतिनिधित्व करती है। उदाहरण के लिए, 30 हर्ट्ज प्रति सेकंड 30 चित्रों के आउटपुट का प्रतिनिधित्व करता है और 60 हर्ट्ज प्रति सेकंड 60 चित्रों के आउटपुट का प्रतिनिधित्व करता है।हालांकि एक सेकंड में आउटपुट छवियों की कुल संख्या अलग है, इसका मतलब यह नहीं है कि चलती वस्तुओं (जैसे प्रगति में कारों) जो 30 हर्ट्ज पर कब्जा नहीं किया जा सकता है 60 हर्ट्ज पर कब्जा किया जा सकता है।
