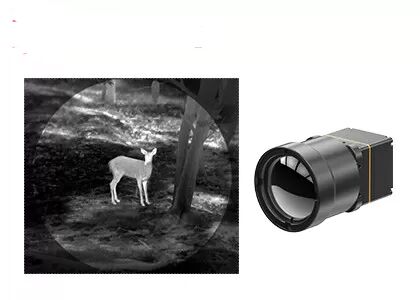

थर्मोग्राफी के लिए 640x512 12μM IR डिटेक्टरों के साथ LWIR थर्मल इमेजिंग मॉड्यूल

आउटडोर के लिए 640x512 12μm इन्फ्रारेड डिटेक्टरों के साथ LWIR थर्मल इमेजिंग मॉड्यूल

TWIN612 थर्मल मॉड्यूल SensorMicro द्वारा विकसित एक नया उत्पाद है। यह 640×512/12µm सिरेमिक पैकेज्ड अनकूल्ड इन्फ्रारेड डिटेक्टर को एकीकृत करता है। विशिष्ट NETD＜40mk के साथ, TWIN612 थर्मल मॉड्यूल स्पष्ट, तीक्ष्ण और अधिक विस्तृत छवि प्रस्तुत कर सकता है।

-20℃~150℃/0~550℃ के तापमान माप रेंज, ±2℃ या ±2% की सटीकता और 30Hz तक की फ्रेम दर के साथ, थर्मल मॉड्यूल चिकनी थर्मल छवि और सटीक तापमान माप की गारंटी देता है।

TWIN612 थर्मल मॉड्यूल में कॉम्पैक्ट डिज़ाइन, हल्के वजन की संरचना और 0.8w जितना कम बिजली की खपत के फायदे हैं। बेहतर छवि एल्गोरिदम और तापमान माप फ़ंक्शन के साथ, TWIN612 थर्मल मॉड्यूल अधिक स्थिर छवियां और सटीक तापमान प्रस्तुत करता है।

सिरेमिक पैकेजिंग प्रक्रिया धातु पैकेजिंग के समान है, जो एक परिपक्व इन्फ्रारेड डिटेक्टर पैकेजिंग तकनीक है। धातु पैकेजिंग की तुलना में, पैकेज्ड डिटेक्टर का आयतन और वजन बहुत कम हो जाएगा। इस प्रकार, TWIN612 थर्मल मॉड्यूल उन उद्योगों में लागू किया जा सकता है जिनकी आकार, वजन और बिजली की खपत पर सख्त आवश्यकताएं हैं।

- मिनी आकार: 25.4mm×25.4mm×35mm
- हल्का वजन: 25g
- विशिष्ट NETD<40mk
- तेज, स्पष्ट थर्मल इमेजिंग
- 0.8W जितना कम विशिष्ट बिजली की खपत


TWIN612/R थर्मल इमेजिंग मॉड्यूल का उपयोग थर्मोग्राफी, सुरक्षा निगरानी, यूएवी पेलोड, रोबोट, इंटेलिजेंट हार्डवेयर, ADAS, अग्निशमन और बचाव के क्षेत्र में किया जाता है


1. इन्फ्रारेड डिटेक्टर रिज़ॉल्यूशन

अर्थात, थर्मल इमेजिंग के पिक्सेल की संख्या। उच्च रिज़ॉल्यूशन का अर्थ है अधिक अवलोकन और तापमान माप बिंदु, इस प्रकार लंबी दूरी पर छोटे लक्ष्य को देखा और मापा जा सकता है। आमतौर पर इन्फ्रारेड थर्मल इमेजिंग का रिज़ॉल्यूशन 256x192, 384x288, 640x512, 800x600, 1024x768, 1280x1024, आदि से होता है। उच्च रिज़ॉल्यूशन के साथ, डिटेक्टर की लागत अधिक होगी।

2. दृश्य का क्षेत्र (FOV)

दृश्य का क्षेत्र (FOV): यह इन्फ्रारेड थर्मल इमेजर की ऑप्टिकल प्रणाली द्वारा देखे गए वस्तु स्थान के दो-आयामी दृश्य को संदर्भित करता है। क्षैतिज FOV को एक उदाहरण के रूप में लेते हुए, यह मानते हुए कि डिटेक्टर सरणी का आकार A×B है, पिक्सेल का आकार d है, और लेंस की फोकल लंबाई f है, तो क्षैतिज FOV कोण θ=2×acrtan (A×d/2f)।

डिटेक्टर सरणी और पिक्सेल आकार चुने जाने के बाद, दृश्य का क्षेत्र केवल ऑप्टिकल सिस्टम की फोकल लंबाई के साथ बदलता है: लंबी फोकल लंबाई के साथ, दृश्य का क्षेत्र संकरा होगा; छोटी फोकल लंबाई के साथ, दृश्य का क्षेत्र व्यापक होगा।
