1280x1024 रिज़ॉल्यूशन और 12μm पिक्सेल पिच के साथ अनकूल्ड एलडब्ल्यूआईआर थर्मल इमेजिंग कैमरा कोर

  • Uncooled LWIR Thermal Imaging Camera Core with 1280x1024 Resolution and 12μm Pixel Pitch
उत्पत्ति के प्लेस चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या COIN1212
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
संकल्प 1280x1024 बिजली की खपत 1.0 डब्ल्यू
वर्णक्रमीय श्रेणी 8~14μm पिक्सेल पिच 12μm
नेटडी ≤40mK/F1.0/25℃ फ्रेम रेट 30 हर्ट्ज
प्रमुखता देना

640x512 थर्मल इमेजिंग इर कोर

,

12uM थर्मल इमेजिंग इर कोर

,

अनकूल्ड थर्मल डिटेक्टर LWIR कोर
एक संदेश छोड़ें
उत्पाद विवरण

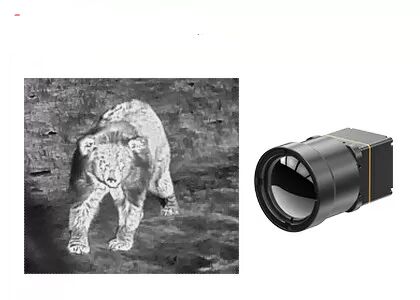

अल्ट्रा क्लियर अनकूल्ड LWIR थर्मल इमेजिंग कैमरा कोर 1280x1024 12μm
उत्पाद अवलोकन

COIN1212 इन्फ्रारेड कैमरा कोर में एक मेगापिक्सेल 1280×1024/12μm वेफर-स्तरीय इन्फ्रारेड डिटेक्टर है, जो उन्नत सिग्नल प्रोसेसिंग सर्किट और इमेजिंग एल्गोरिदम के साथ एकीकृत है। यह मुख्यधारा के सीरियल संचार प्रोटोकॉल का समर्थन करता है और ऑप्टिकल लेंस विकल्पों की एक विस्तृत श्रृंखला के साथ विभिन्न वीडियो आउटपुट इंटरफेस प्रदान करता है। हॉटस्पॉट का तुरंत पता लगाने और स्पष्ट थर्मल छवियां देने में सक्षम, यह माध्यमिक विकास को महत्वपूर्ण रूप से सुव्यवस्थित करता है। यह प्रमुख बुनियादी ढांचे की निगरानी, ​​​​उच्च-स्तरीय विनिर्माण, बुद्धिमान परिवहन, वैज्ञानिक अनुसंधान और अन्य उच्च-स्तरीय थर्मल इमेजिंग अनुप्रयोगों में अनुप्रयोगों के लिए एक ऑल-इन-वन थर्मल इमेजिंग एकीकरण समाधान प्रदान करता है।

मुख्य विशेषताएं
  • उच्च-परिभाषा इमेजिंग, सटीक पहचान:1280×1024/12μm मेगापिक्सेल रिज़ॉल्यूशन विस्तृत क्षेत्र-दृश्य और लंबी दूरी की एचडी इमेजिंग को सक्षम बनाता है। निकट-सीमा अवलोकन के दौरान सूक्ष्म लक्ष्य विवरण स्पष्ट रूप से कैप्चर करता है।
  • पूर्ण-विशेषताओं और लागत-प्रभावी:उद्योग-अग्रणी बड़े प्रारूप वाले वेफर-स्तरीय इन्फ्रारेड डिटेक्टर के साथ निर्मित। छवि स्पष्टता और दृश्य गुणवत्ता बढ़ाने के लिए उन्नत छवि प्रसंस्करण एल्गोरिदम के साथ एकीकृत।
  • तीव्र एकीकरण, त्वरित विकास:डीवीपी और बीटी.1120 सहित कई छवि आउटपुट इंटरफेस का समर्थन करता है। सीरियल पोर्ट नियंत्रण के साथ RAW/YUV छवि डेटा आउटपुट करता है।
उत्पाद विशिष्टताएँ
नमूना COIN1212
आईआर डिटेक्टर संकेतक
संवेदनशील सामग्री स्वर
संकल्प 1280×1024
पिक्सेल आकार 12μm
वर्णक्रमीय प्रतिक्रिया 8μm ~ 14μm
विशिष्ट NETD ≤40mK/F1.0/25℃
मूर्ति प्रोद्योगिकी
डिजिटल फ़्रेम दर 30 हर्ट्ज
स्टार्टअप का समय 6s
एनालॉग वीडियो /
डिजिटल वीडियो रॉ/YUV422
छवि एल्गोरिथ्म गैर-एकरूपता सुधार (एनयूसी)
3डी शोर में कमी (3डीएनआर)
2डी शोर दमन (डीएनएस)
गतिशील रेंज संपीड़न (डीआरसी)
एज एन्हांसमेंट (ईई)
छवि प्रदर्शन 10 प्रकार (व्हाइट हॉट/लावा/आयरन रेड/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो 1/रेनबो 2/टिंट/ब्लैक हॉट)
पीसी सॉफ्टवेयर आईसीसी सॉफ्टवेयर - मॉड्यूल नियंत्रण और वीडियो प्रदर्शन
विद्युतीय
मानक बाहरी इंटरफ़ेस 50पिन: डीएफ40सी-50डीपी-0.4वी(51), (एचआरएस,पुरुष)
एक्सटेंशन बोर्ड यूएसबी 3.0
संचार इंटरफेस टीटीएल 232
डिजिटल वीडियो इंटरफ़ेस डीवीपी16/बीटी.1120/एमआईपीआई
वोल्टेज आपूर्ति 4.5~5.5V
विशिष्ट बिजली की खपत 1.0W
यांत्रिक
नंगे कोर आकार (मिमी) 14मिमी/19मिमी/25मिमी: 25.4मिमी×25.4मिमी×19.3मिमी
35 मिमी / 50 मिमी / 100 मीटर: 35.4 मिमी × 35.4 मिमी × 17.8 मिमी
नंगे कोर वजन (जी) 14मिमी/19मिमी/25मिमी: 19.7±1 ग्राम
35 मिमी/50 मिमी/100 मीटर: 32.5±1 ग्राम
पर्यावरण अनुकूलता
परिचालन तापमान -40℃~+70℃
भंडारण तापमान -45℃~+85℃
नमी 5%~95%, गैर-संघनक
कंपन 5.35 ग्राम, यादृच्छिक कंपन, 3-अक्ष
प्रभाव हाफ साइन वेव, 40 ग्राम/11 एमएस, प्रभाव दिशा एक्स एक्सिस, 3 बार
प्रमाणन ROHS2.0/पहुंच
ऑप्टिकल लेंस
ऑप्टिकल लेंस फिक्स्ड फोकस एथरमल: 14 मिमी / 19 मिमी / 25 मिमी / 35 मिमी / 50 मिमी / 100 मिमी
सुरक्षा स्तर IP67 (फ्रंट लेंस)
औद्योगिक अनुप्रयोग

COIN1212 थर्मल इमेजिंग मॉड्यूल को प्रमुख बुनियादी ढांचे की निगरानी, ​​​​उच्च-स्तरीय विनिर्माण, औद्योगिक निरीक्षण, वैज्ञानिक अनुसंधान आदि के क्षेत्र में लागू किया जाता है।

उत्पादन क्षमता
इन-हाउस इन्फ्रारेड डिटेक्टर टेक्नोलॉजीज
  • 8-इंच 0.11μm VOx अनकूल्ड इन्फ्रारेड डिटेक्टर
  • 8-इंच 0.5μm एमसीटी कूल्ड इन्फ्रारेड डिटेक्टर
  • 8-इंच 0.5μm T2SL कूल्ड इन्फ्रारेड डिटेक्टर
उत्पादन क्षमता एवं लाभ
  • प्रति वर्ष 6 मिलियन स्व-विकसित इन्फ्रारेड डिटेक्टर
  • 30,000 वर्ग मीटर सेमीकंडक्टर निर्माण सुविधा
  • 20,000 वर्ग मीटर क्लीनरूम क्षेत्र
अक्सर पूछे जाने वाले प्रश्नों
1. स्थानिक संकल्प

थर्मल छवि की स्पष्टता के संकेतक के रूप में, यह लक्ष्य के स्थानिक आकार को हल करने की क्षमता दिखाता है और आमतौर पर इसे mrad (मिलिराडियन) में व्यक्त किया जाता है।

स्थानिक रिज़ॉल्यूशन सबसे छोटी वस्तु का एक माप है जिसे सेंसर द्वारा हल किया जा सकता है, या सेंसर के तात्कालिक दृश्य क्षेत्र (आईएफओवी) के लिए चित्रित जमीनी क्षेत्र। IFOV व्यक्तिगत पता लगाने वाले तत्व के आकार, d और लेंस की फोकल लंबाई, f से प्रभावित होता है। वह iFOV = d/f है।

किसी दी गई दूरी के लिए, स्थानिक रिज़ॉल्यूशन मान जितना छोटा होगा, लक्ष्य उतना ही छोटा और समृद्ध विवरण देखा जा सकता है। किसी दिए गए लक्ष्य के लिए, स्थानिक रिज़ॉल्यूशन मान जितना छोटा होगा, उतनी ही लंबी दूरी तक इसका पता लगाया जाएगा।
