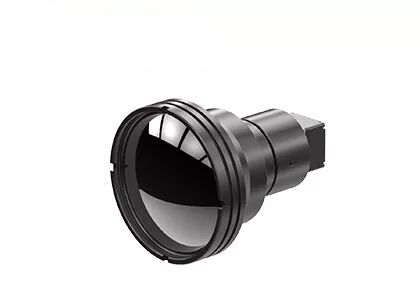

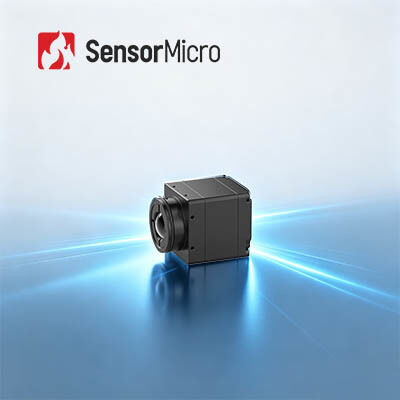

शटरलेस सुरक्षा निगरानी के लिए 384x288 रिज़ॉल्यूशन और 12μm पिक्सेल पिच के साथ अनकूल्ड LWIR थर्मल कैमरा कोर
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | iSE412 |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| वर्णक्रमीय श्रेणी | 8~14μm | संकल्प | 384x288 |
|---|---|---|---|
| बिजली की खपत | 0.8 डब्ल्यू | पिक्सेल पिच | 12μm |
| नेटडी | ≤30mK | फ्रेम रेट | 50 हर्ट्ज |
| प्रमुखता देना | RS232 थर्मल कैमरा कोर,आउटडोर LWIR थर्मल कैमरा कोर,640x512 Lwir कैमरा कोर |
||
उत्पाद विवरण
सुरक्षा निगरानी के लिए अनकूल्ड LWIR थर्मल कैमरा कोर 384x288/12μm
उत्पाद अवलोकन
ISE412 इन्फ्रारेड कैमरा कोर स्व-विकसित 384×288/12μm सिरेमिक पैकेजिंग डिटेक्शन तकनीक पर आधारित एक उच्च-विश्वसनीयता लघु थर्मल इमेजिंग समाधान है। यह विभिन्न बुद्धिमान सिस्टम एकीकरण परियोजनाओं के लिए स्थिर, उच्च गुणवत्ता वाले थर्मल इमेजिंग आउटपुट प्रदान करता है। मालिकाना शटरलेस इमेजिंग तकनीक शटर कैलिब्रेशन से बिना किसी रुकावट या शोर हस्तक्षेप के 24 घंटे निरंतर निगरानी सुनिश्चित करती है।
मुख्य विशेषताएं
- सहजता से देखने के लिए शटरलेस डिज़ाइन:ऑपरेशन के दौरान किसी शटर कैलिब्रेशन की आवश्यकता नहीं होती है, जिससे पारंपरिक शटर-आधारित प्रणालियों में आम तौर पर होने वाली छवि हकलाहट समाप्त हो जाती है। मौन संचालन यांत्रिक शोर के बिना विवेकपूर्ण उपयोग सुनिश्चित करता है।
- कॉम्पैक्ट और हल्का, एकीकरण के लिए लचीला:कुल सिस्टम आयाम 25.4×25.4×22.7 मिमी जितना छोटा, नंगे कोर वजन ≤26±1.5 ग्राम। जगह बचाने वाला संरचनात्मक डिज़ाइन लचीले सिस्टम लेआउट और एकीकरण की अनुमति देता है।
- सुविधा संपन्न, निर्बाध एकीकरण:सुपर-रिज़ॉल्यूशन एल्गोरिदम, पिक्चर-इन-पिक्चर, अनुकूलन योग्य ओएसडी, स्लीप मोड, वन-क्लिक कैलिब्रेशन और विभिन्न माइक्रो ओएलईडी डिस्प्ले के साथ संगतता का समर्थन करता है। आसान माध्यमिक विकास और सिस्टम अनुकूलन के लिए कई ऑप्टिकल लेंस और एक्सटेंशन घटकों के साथ संगत।
उत्पाद विशिष्टताएँ
| नमूना | iSE412 | |
| आईआर डिटेक्टर संकेतक | ||
| संवेदनशील सामग्री | स्वर | |
| संकल्प | 384×288 | |
| पिक्सेल आकार | 12μm | |
| वर्णक्रमीय प्रतिक्रिया | 8μm ~ 14μm | |
| विशिष्ट NETD | ≤30mK | |
| मूर्ति प्रोद्योगिकी | ||
| प्रभावी पिक्सेल | 384×288 | |
| डिजिटल फ़्रेम दर | 50 हर्ट्ज | |
| स्टार्टअप का समय | 6s | |
| डिजिटल वीडियो | YUV420/YUV422/RGB888/RAW | |
| छवि एल्गोरिथ्म | एनयूसी/डीआरसी/डीएनएस/डीडीई/एसएफएफसी | |
| शटर रहित | का समर्थन किया | |
| छवि प्रदर्शन | 10 प्रकार (व्हाइट हॉट/लावा/आयरन रेड/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो 1/रेनबो 2/टिंट/ब्लैक हॉट) | |
| छवि दिशा | क्षैतिज/ऊर्ध्वाधर/विकर्ण | |
| डिजिटल ज़ूम | 1x/2x/4x/8x | |
| छवि चमक | ऑटो/मैन्युअल | |
| छवि कंट्रास्ट | ऑटो/मैन्युअल | |
| मुआवज़ा मोड | नियमावली | |
| विद्युतीय | ||
|
मानक बाहरी इंटरफ़ेस
|
50पिन: BP040SB-50-0114-B-R0
|
|
| संचार इंटरफेस | टीटीएल-232/यूएसबी2.0 | |
| डिजिटल वीडियो इंटरफ़ेस | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| विस्तार घटक | USB2.0/SDI/HDMI/GIGE/कैमरालिंक/VPC/MIPI-CSI-2LANE | |
| विद्युत इंटरफ़ेस | ||
| वोल्टेज आपूर्ति | 2.7V~5.3V | |
| विशिष्ट बिजली की खपत | 0.8W@50Hz@23±3℃ | |
| मैकेनिकल/लेंस | ||
| नंगे कोर आकार (मिमी) | 25.4×25.4×22.7 | φ36×24.3 |
| नंगे कोर वजन (जी) | 26±1.5 | 28±1.5 |
| ऑप्टिकल लेंस |
फिक्स्ड फोकस एथरमल: 4.9/9.1/13/19 मिमी
|
फिक्स्ड फोकस एथरमल: 25 मिमी/35 मिमी
|
| शटर घटक | वैकल्पिक | |
| कंपन | 5.35 ग्राम, यादृच्छिक कंपन, 3-अक्ष | |
| प्रभाव | हाफ साइन वेव, 40 ग्राम/11 एमएस, प्रभाव दिशा एक्स एक्सिस, 3 बार | 1500g@0.4ms |
| सुरक्षा स्तर | IP67(फ्रंट लेंस) | |
| पर्यावरण अनुकूलता | ||
| परिचालन तापमान | -40℃~+70℃ | |
| भंडारण तापमान | -45℃~+85℃ | |
| नमी | 5%~95%, गैर-संघनक | |
| प्रमाणन | ROHS2.0/पहुंच | |
औद्योगिक अनुप्रयोग
iSE412/R थर्मल इमेजिंग मॉड्यूल को औद्योगिक विजन, अग्निशमन और बचाव, सुरक्षा निगरानी, आउटडोर अवलोकन, मशीन विजन, उपभोक्ता इलेक्ट्रॉनिक्स, और बहुत कुछ में लागू किया जाता है।
हमारे फायदे
- इन्फ्रारेड उद्योग में विश्व-अग्रणी प्रौद्योगिकी के साथ उच्च संवेदनशीलता और उत्कृष्ट प्रदर्शन
- विभिन्न प्रारूपों और पिक्सेल आकारों में अनकूल्ड और कूल्ड आईआर डिटेक्टरों सहित विभिन्न इन्फ्रारेड डिटेक्टर उपलब्ध हैं
- तीन उत्पादन लाइनों और लाखों डिटेक्टरों तक वार्षिक उत्पादन क्षमता के साथ तेजी से वितरण सुनिश्चित करने के लिए वॉल्यूम उत्पादन
अक्सर पूछे जाने वाले प्रश्नों
इन्फ्रारेड इज़ोटेर्म क्या है?
इन्फ्रारेड कैमरों के उपयोग और इन्फ्रारेड थर्मोग्राम के विश्लेषण में इज़ोटेर्म एक महत्वपूर्ण भूमिका निभाते हैं। प्रेक्षक इन्फ्रारेड थर्मल छवि में एक निश्चित तापमान सीमा के वितरण को सहजता से देख सकते हैं।
समतापी ग्राफ पर समान तापमान मान वाले बिंदुओं को जोड़ने वाली रेखा समताप रेखा कहलाती है। इज़ोटेर्म अलग-अलग अवस्थाएँ दिखाते हैं, और दर्शाया गया तापमान भी अलग-अलग होता है, जिन्हें निम्नलिखित स्थितियों में विभाजित किया गया है:
- यदि समताप रेखा विरल है, तो विभिन्न स्थानों के बीच तापमान का अंतर अपेक्षाकृत छोटा है; यदि इज़ोटेर्म सघन है, तो इसका मतलब है कि विभिन्न स्थानों में तापमान बहुत भिन्न है।
- यदि इज़ोटेर्म सीधा है, तो इसका मतलब है कि तापमान वितरण को प्रभावित करने वाले कुछ कारक हैं; यदि इज़ोटेर्म घुमावदार है, तो इसका मतलब है कि तापमान वितरण को प्रभावित करने वाले कई कारक हैं।
- पूर्व-पश्चिम प्रवृत्ति का मतलब है कि तापमान अक्षांश के साथ बदलता रहता है, और अक्षांश कारक मुख्य कारक है; यदि इज़ोटेर्म समुद्र तट के समानांतर है, जिसका अर्थ है कि तापमान समुद्र से दूरी के साथ बदलता रहता है, और समुद्र से दूरी मुख्य कारक है।
