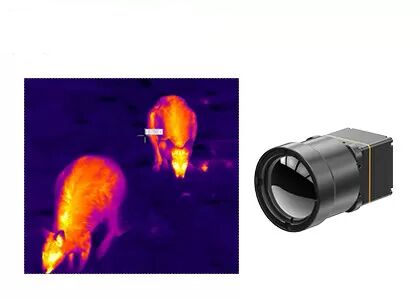

वन्यजीव अवलोकन के लिए 640x512 12μM अनकूल्ड थर्मल कैमरा कोर
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xसंकल्प | 640x512 | बिजली की खपत | 0.8 डब्ल्यू |
---|---|---|---|
वर्णक्रमीय श्रेणी | 8 ~ 14μm | पिक्सेल पिच | 12सुक्ष्ममापी |
एनईटीडी | <40एमके | फ्रेम रेट | 25 हर्ट्ज / 30 हर्ट्ज |
हाई लाइट | वन्यजीव अवलोकन थर्मल कोर,अनकूल्ड 12uM थर्मल कैमरा कोर,वन्यजीव LWIR कैमरा कोर |

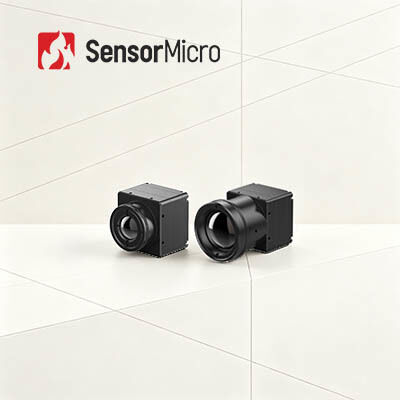

वन्यजीव अवलोकन के लिए अनकूल्ड 640x512 12μm थर्मल कैमरा कोर
TWIN612 थर्मल मॉड्यूल ग्लोबल सेंसर टेक्नोलॉजी द्वारा विकसित एक नया आगमन उत्पाद है।640x512/12μm अनकूल्ड इन्फ्रारेड कैमरा कोर एक उच्च प्रदर्शन वाला थर्मल इमेजिंग सेंसर है जिसे उन्नत इन्फ्रारेड इमेजिंग सिस्टम में उपयोग के लिए डिज़ाइन किया गया है।इसे अनकूल्ड माइक्रोबोलोमीटर तकनीक का उपयोग करके बनाया गया है, जो इसे लॉन्ग-वेव इंफ्रारेड (LWIR) स्पेक्ट्रम में थर्मल विकिरण के प्रति अत्यधिक संवेदनशील बनाता है।
कैमरा कोर में 12μm की पिक्सेल पिच के साथ 640x512 पिक्सेल सरणी है, जो कॉम्पैक्ट फॉर्म फैक्टर में उच्च-रिज़ॉल्यूशन इमेजिंग की अनुमति देती है।कैमरा कोर को <40mk की तापमान संवेदनशीलता और 14 बिट्स तक की गतिशील रेंज के साथ वातावरण की एक विस्तृत श्रृंखला में संचालित करने के लिए डिज़ाइन किया गया है।
यह कैमरा कोर सुरक्षा और निगरानी, औद्योगिक निरीक्षण और चिकित्सा इमेजिंग सहित विभिन्न अनुप्रयोगों में उपयोग के लिए आदर्श है।इसका कॉम्पैक्ट आकार और उच्च-रिज़ॉल्यूशन इमेजिंग क्षमताएं इसे विशेष रूप से हैंडहेल्ड उपकरणों, मानव रहित हवाई वाहनों (यूएवी) और अन्य मोबाइल प्लेटफार्मों में उपयोग के लिए उपयुक्त बनाती हैं।
सिरेमिक पैकेजिंग प्रक्रिया धातु पैकेजिंग के समान है, जो एक परिपक्व इन्फ्रारेड डिटेक्टर पैकेजिंग तकनीक है।धातु पैकेजिंग की तुलना में, पैक किए गए डिटेक्टर की मात्रा और वजन बहुत कम हो जाएगा।इस प्रकार, TWIN612 थर्मल मॉड्यूल उन उद्योगों पर लागू किया जा सकता है जिनकी आकार, वजन और बिजली की खपत पर सख्त आवश्यकताएं हैं।
- मिनी आकार: 25.4 मिमी × 25.4 मिमी × 35 मिमी
- हल्का वजन: 25 ग्राम
- विशिष्ट NETD<40mk
- तीव्र, स्पष्ट थर्मल इमेजिंग
- सामान्य बिजली की खपत 0.8W जितनी कम
नमूना | TWIN612/आर |
आईआर डिटेक्टर प्रदर्शन | |
संकल्प | 640×512 |
पिक्सेल आकार | 12μm |
वर्णक्रमीय श्रेणी | 8~14μm |
विशिष्ट NETD | <40एमके |
मूर्ति प्रोद्योगिकी | |
फ्रेम रेट | 25हर्ट्ज/30हर्ट्ज |
स्टार्टअप का समय | 6s |
एनालॉग वीडियो | पीएएल/एनटीएससी |
डिजिटल वीडियो | YUV/BT.656/LVDS/USB2.0 |
छवि प्रदर्शन | कुल 11 (व्हाइट हॉट/लावा/आयरनबो/एक्वा/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो1/रेनबो2/रेड हॉट/ब्लैक हॉट) |
छवि एल्गोरिथ्म | एनयूसी/3डी/2डी/डीआरसी/ईई |
विद्युत निर्दिष्टीकरण | |
मानक बाहरी इंटरफ़ेस | 50पिन_एचआरएस |
संचार इंटरफेस | आरएस232/यूएसबी2.0 |
वोल्टेज आपूर्ति | 4~5.5V |
विशिष्ट बिजली की खपत | 0.8W |
तापमान माप | |
तापमान रेंज आपरेट करना | -10℃~50℃ |
तापमान मापन रेंज | -20℃~150℃, 0℃~550℃ |
तापमान माप सटीकता | ±2℃ या ±2% से अधिक |
एसडीके | विंडोज़/लिनक्स;वीडियो स्ट्रीम विश्लेषण और ग्रे से तापमान में रूपांतरण प्राप्त करें |
भौतिक विशेषताएं | |
आयाम (मिमी) | 25.4×25.4×35 (लेंस के बिना) |
वज़न | 25 ग्राम (लेंस के बिना) |
पर्यावरण अनुकूलता | |
परिचालन तापमान | -40℃~+70℃ |
भंडारण तापमान | -45℃~+85℃ |
नमी | 5%~95%, गैर-संघनक |
कंपन | 5.35 ग्राम, 3 एक्सिस |
झटका | हाफ साइन वेव, 40 ग्राम/11 एमएस, 3 एक्सिस, 6 दिशा |
प्रकाशिकी | |
वैकल्पिक लेंस | फिक्स्ड एथरमल: 13 मिमी |
TWIN612/R थर्मल इमेजिंग मॉड्यूल को थर्मोग्राफी, सुरक्षा निगरानी, यूएवी पेलोड, रोबोट, इंटेलिजेंट हार्डवेयर, एडीएएस, अग्निशमन और बचाव के क्षेत्र में लागू किया जाता है।
1. फोकल लंबाई में अंतर
फोकल लंबाई जितनी छोटी होगी, दृश्यदर्शी रेंज उतनी ही व्यापक होगी, और कैप्चर की गई तस्वीर का दृश्य क्षेत्र उतना ही व्यापक होगा।इसलिए अधिक दृश्य कैद किए जा सकते हैं, लेकिन चित्र में दृश्य बहुत छोटा है।
फोकल लंबाई जितनी बड़ी होगी, दृश्यदर्शी रेंज उतनी ही संकीर्ण होगी, और कैप्चर की गई तस्वीर का दृश्य क्षेत्र उतना ही छोटा होगा।अत: कम दृश्य कैद किये जा सकते हैं, परन्तु चित्र में दृश्य का अनुपात बहुत बड़ा होता है।
जीएसटीआईआर टीम द्वारा विकसित इन्फ्रारेड कैमरा मॉड्यूल विभिन्न प्रकार के लेंस प्रदान करते हैं, जैसे फिक्स्ड फोकस लेंस, ज़ूम लेंस, मोटराइज्ड लेंस आदि।
2. अपने एप्लिकेशन के लिए उपयुक्त थर्मल मॉड्यूल कैसे चुनें?
अपने उत्पादों के लिए उपयुक्त थर्मल इमेजिंग मॉड्यूल चुनते समय, आपको कई पहलुओं पर विचार करने की आवश्यकता होती है, जैसे रिज़ॉल्यूशन, फ्रेम दर, देखने का क्षेत्र, रेंज, वर्णक्रमीय रेंज इत्यादि। इसलिए, उचित थर्मल इमेजिंग मॉड्यूल का चयन करना उच्च सुनिश्चित करने की कुंजी है। गुणवत्तापूर्ण चित्र और सटीक परिणाम।इन पहलुओं में संकल्प सबसे महत्वपूर्ण कारकों में से एक है।
