व्यक्तिगत रात्रि दृष्टि के लिए LWIR अनकूल्ड 640x512 12μM थर्मल इमेजिंग मॉड्यूल
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xसंकल्प | 640x512 | बिजली की खपत | 0.8 डब्ल्यू |
---|---|---|---|
वर्णक्रमीय श्रेणी | 8 ~ 14μm | पिक्सेल पिच | 12सुक्ष्ममापी |
एनईटीडी | <40एमके | फ्रेम रेट | 25 हर्ट्ज / 30 हर्ट्ज |
हाई लाइट | 12uM LWIR थर्मल मॉड्यूल,नाइट विजन LWIR थर्मल मॉड्यूल,अनकूल्ड थर्मल इमेजिंग मॉड्यूल 12uM |

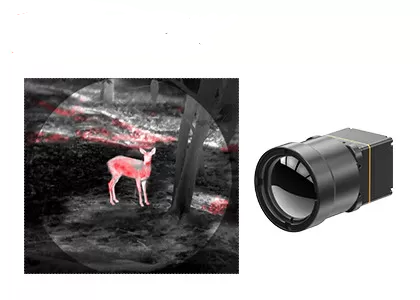

व्यक्तिगत रात्रि दृष्टि के लिए LWIR अनकूल्ड 640x512 12μM थर्मल इमेजिंग मॉड्यूल
TWIN612 थर्मल मॉड्यूल ग्लोबल सेंसर टेक्नोलॉजी द्वारा विकसित एक नया आगमन उत्पाद है।यह 640×512/12µm सिरेमिक पैकेज अनकूल्ड इन्फ्रारेड डिटेक्टर को एकीकृत करता है।विशिष्ट NETD<40mk के साथ, TWIN612 थर्मल मॉड्यूल स्पष्ट, तेज और अधिक विस्तृत छवि प्रस्तुत कर सकता है।
-20℃~150℃/0~550℃ की तापमान माप सीमा, ±2℃ या ±2% की सटीकता और 30 हर्ट्ज तक फ्रेम दर के साथ, थर्मल मॉड्यूल चिकनी थर्मल छवि और सटीक तापमान माप की गारंटी देता है।
TWIN612 थर्मल मॉड्यूल में कॉम्पैक्ट डिज़ाइन, हल्के वजन की संरचना और 0.8w जितनी कम बिजली की खपत के फायदे हैं।उन्नत छवि एल्गोरिदम और तापमान माप फ़ंक्शन के साथ, TWIN612 थर्मल मॉड्यूल अधिक स्थिर छवियां और सटीक तापमान प्रस्तुत करता है।
सिरेमिक पैकेजिंग प्रक्रिया धातु पैकेजिंग के समान है, जो एक परिपक्व इन्फ्रारेड डिटेक्टर पैकेजिंग तकनीक है।धातु पैकेजिंग की तुलना में, पैक किए गए डिटेक्टर की मात्रा और वजन बहुत कम हो जाएगा।इस प्रकार, TWIN612 थर्मल मॉड्यूल उन उद्योगों पर लागू किया जा सकता है जिनकी आकार, वजन और बिजली की खपत पर सख्त आवश्यकताएं हैं।
- मिनी आकार: 25.4 मिमी × 25.4 मिमी × 35 मिमी
- हल्का वजन: 25 ग्राम
- विशिष्ट NETD<40mk
- तीव्र, स्पष्ट थर्मल इमेजिंग
- सामान्य बिजली की खपत 0.8W जितनी कम
नमूना | TWIN612/आर |
आईआर डिटेक्टर प्रदर्शन | |
संकल्प | 640×512 |
पिक्सेल आकार | 12μm |
वर्णक्रमीय श्रेणी | 8~14μm |
विशिष्ट NETD | <40एमके |
मूर्ति प्रोद्योगिकी | |
फ्रेम रेट | 25हर्ट्ज/30हर्ट्ज |
स्टार्टअप का समय | 6s |
एनालॉग वीडियो | पीएएल/एनटीएससी |
डिजिटल वीडियो | YUV/BT.656/LVDS/USB2.0 |
छवि प्रदर्शन | कुल 11 (व्हाइट हॉट/लावा/आयरनबो/एक्वा/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो1/रेनबो2/रेड हॉट/ब्लैक हॉट) |
छवि एल्गोरिथ्म | एनयूसी/3डी/2डी/डीआरसी/ईई |
विद्युत निर्दिष्टीकरण | |
मानक बाहरी इंटरफ़ेस | 50पिन_एचआरएस |
संचार इंटरफेस | आरएस232/यूएसबी2.0 |
वोल्टेज आपूर्ति | 4~5.5V |
विशिष्ट बिजली की खपत | 0.8W |
तापमान माप | |
तापमान रेंज आपरेट करना | -10℃~50℃ |
तापमान मापन रेंज | -20℃~150℃, 0℃~550℃ |
तापमान माप सटीकता | ±2℃ या ±2% से अधिक |
एसडीके | विंडोज़/लिनक्स;वीडियो स्ट्रीम विश्लेषण और ग्रे से तापमान में रूपांतरण प्राप्त करें |
भौतिक विशेषताएं | |
आयाम (मिमी) | 25.4×25.4×35 (लेंस के बिना) |
वज़न | 25 ग्राम (लेंस के बिना) |
पर्यावरण अनुकूलता | |
परिचालन तापमान | -40℃~+70℃ |
भंडारण तापमान | -45℃~+85℃ |
नमी | 5%~95%, गैर-संघनक |
कंपन | 5.35 ग्राम, 3 एक्सिस |
झटका | हाफ साइन वेव, 40 ग्राम/11 एमएस, 3 एक्सिस, 6 दिशा |
प्रकाशिकी | |
वैकल्पिक लेंस | फिक्स्ड एथरमल: 13 मिमी |
TWIN612/R थर्मल इमेजिंग मॉड्यूल को थर्मोग्राफी, सुरक्षा निगरानी, यूएवी पेलोड, रोबोट, इंटेलिजेंट हार्डवेयर, एडीएएस, अग्निशमन और बचाव के क्षेत्र में लागू किया जाता है।
1. थर्मल मॉड्यूल क्या है?
थर्मल मॉड्यूल एक उपकरण है जिसमें इन्फ्रारेड डिटेक्टर और डिटेक्टर से संकेतों को संसाधित करने के लिए आवश्यक संबंधित इलेक्ट्रॉनिक्स दोनों शामिल होते हैं।थर्मल मॉड्यूल का उद्देश्य थर्मल इमेजिंग अनुप्रयोगों के लिए एक पूर्ण, एकीकृत समाधान प्रदान करना है।
एक थर्मल मॉड्यूल में आमतौर पर एक थर्मल इमेजिंग सेंसर, एक इमेज प्रोसेसिंग चिप और एक लेंस, एक शटर और एक डेटा ट्रांसमिशन इंटरफ़ेस जैसे अन्य घटक शामिल होते हैं।संवेदनशीलता के वांछित स्तर के आधार पर, थर्मल इमेजिंग सेंसर एक अनकूल्ड या कूल्ड इंफ्रारेड डिटेक्टर हो सकता है।छवि प्रसंस्करण चिप विभिन्न छवि प्रसंस्करण कार्य करती है, जैसे शोर में कमी और छवि वृद्धि, और तापमान माप जैसी अतिरिक्त सुविधाएँ प्रदान कर सकती है।
थर्मल मॉड्यूल का उपयोग अक्सर उन अनुप्रयोगों में किया जाता है जहां उच्च गुणवत्ता वाली थर्मल इमेजिंग की आवश्यकता होती है, जैसे चिकित्सा निदान, औद्योगिक निरीक्षण और सुरक्षा प्रणालियों में।उन्हें विभिन्न उपकरणों में एकीकृत किया जा सकता है, जैसे हैंडहेल्ड थर्मल कैमरे, ड्रोन के लिए थर्मल इमेजिंग मॉड्यूल और एकीकृत ऑटोमोटिव नाइट विजन सिस्टम।
एक एकीकृत समाधान प्रदान करके, थर्मल मॉड्यूल थर्मल इमेजिंग उत्पादों के विकास और निर्माण की प्रक्रिया को सरल बना सकते हैं, साथ ही उनके प्रदर्शन और विश्वसनीयता में सुधार कर सकते हैं।
