LWIR अनकूल्ड इन्फ्रारेड कैमरा कोर 640x512/12μM
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xसंकल्प | 640x512 | बिजली की खपत | 0.8 डब्ल्यू |
---|---|---|---|
वर्णक्रमीय श्रेणी | 8 ~ 14μm | पिक्सेल पिच | 12सुक्ष्ममापी |
एनईटीडी | <40एमके | फ्रेम रेट | 25 हर्ट्ज / 30 हर्ट्ज |
हाई लाइट | LWIR इन्फ्रारेड कैमरा कोर,अनकूल्ड इन्फ्रारेड कैमरा कोर 640x512,12uM LWIR कैमरा कोर |

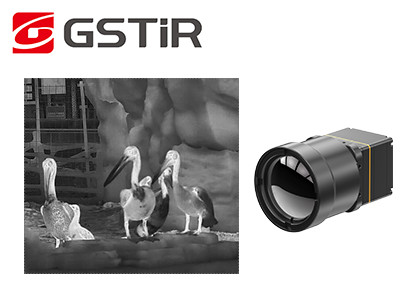

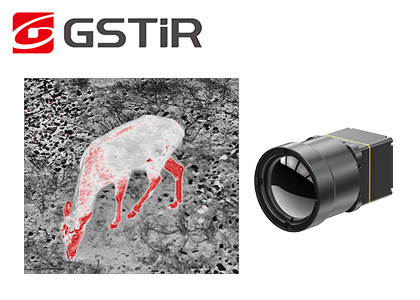

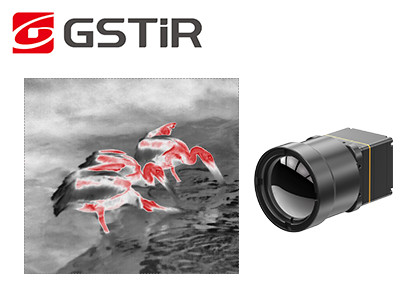

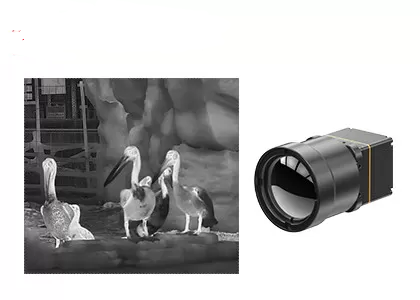

LWIR अनकूल्ड इन्फ्रारेड कैमरा कोर - 640x512/12μM
TWIN612 थर्मल मॉड्यूल ग्लोबल सेंसर टेक्नोलॉजी द्वारा विकसित एक नया आगमन उत्पाद है।यह 640×512/12µm सिरेमिक पैकेज अनकूल्ड इन्फ्रारेड डिटेक्टर को एकीकृत करता है।विशिष्ट NETD<40mk के साथ, TWIN612 थर्मल मॉड्यूल स्पष्ट, तेज और अधिक विस्तृत छवि प्रस्तुत कर सकता है।
-20℃~150℃/0~550℃ की तापमान माप सीमा, ±2℃ या ±2% की सटीकता और 30 हर्ट्ज तक फ्रेम दर के साथ, थर्मल मॉड्यूल चिकनी थर्मल छवि और सटीक तापमान माप की गारंटी देता है।
TWIN612 थर्मल मॉड्यूल में कॉम्पैक्ट डिज़ाइन, हल्के वजन की संरचना और 0.8w जितनी कम बिजली की खपत के फायदे हैं।उन्नत छवि एल्गोरिदम और तापमान माप फ़ंक्शन के साथ, TWIN612 थर्मल मॉड्यूल अधिक स्थिर छवियां और सटीक तापमान प्रस्तुत करता है।
सिरेमिक पैकेजिंग प्रक्रिया धातु पैकेजिंग के समान है, जो एक परिपक्व इन्फ्रारेड डिटेक्टर पैकेजिंग तकनीक है।धातु पैकेजिंग की तुलना में, पैक किए गए डिटेक्टर की मात्रा और वजन बहुत कम हो जाएगा।इस प्रकार, TWIN612 थर्मल मॉड्यूल उन उद्योगों पर लागू किया जा सकता है जिनकी आकार, वजन और बिजली की खपत पर सख्त आवश्यकताएं हैं।
- मिनी आकार: 25.4 मिमी × 25.4 मिमी × 35 मिमी
- हल्का वजन: 25 ग्राम
- विशिष्ट NETD<40mk
- तीव्र, स्पष्ट थर्मल इमेजिंग
- सामान्य बिजली की खपत 0.8W जितनी कम
नमूना | TWIN612/आर |
आईआर डिटेक्टर प्रदर्शन | |
संकल्प | 640×512 |
पिक्सेल आकार | 12μm |
वर्णक्रमीय श्रेणी | 8~14μm |
विशिष्ट NETD | <40एमके |
मूर्ति प्रोद्योगिकी | |
फ्रेम रेट | 25हर्ट्ज/30हर्ट्ज |
स्टार्टअप का समय | 6s |
एनालॉग वीडियो | पीएएल/एनटीएससी |
डिजिटल वीडियो | YUV/BT.656/LVDS/USB2.0 |
छवि प्रदर्शन | कुल 11 (व्हाइट हॉट/लावा/आयरनबो/एक्वा/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो1/रेनबो2/रेड हॉट/ब्लैक हॉट) |
छवि एल्गोरिथ्म | एनयूसी/3डी/2डी/डीआरसी/ईई |
विद्युत निर्दिष्टीकरण | |
मानक बाहरी इंटरफ़ेस | 50पिन_एचआरएस |
संचार इंटरफेस | आरएस232/यूएसबी2.0 |
वोल्टेज आपूर्ति | 4~5.5V |
विशिष्ट बिजली की खपत | 0.8W |
तापमान माप | |
तापमान रेंज आपरेट करना | -10℃~50℃ |
तापमान मापन रेंज | -20℃~150℃, 0℃~550℃ |
तापमान माप सटीकता | ±2℃ या ±2% से अधिक |
एसडीके | विंडोज़/लिनक्स;वीडियो स्ट्रीम विश्लेषण और ग्रे से तापमान में रूपांतरण प्राप्त करें |
भौतिक विशेषताएं | |
आयाम (मिमी) | 25.4×25.4×35 (लेंस के बिना) |
वज़न | 25 ग्राम (लेंस के बिना) |
पर्यावरण अनुकूलता | |
परिचालन तापमान | -40℃~+70℃ |
भंडारण तापमान | -45℃~+85℃ |
नमी | 5%~95%, गैर-संघनक |
कंपन | 5.35 ग्राम, 3 एक्सिस |
झटका | हाफ साइन वेव, 40 ग्राम/11 एमएस, 3 एक्सिस, 6 दिशा |
प्रकाशिकी | |
वैकल्पिक लेंस | फिक्स्ड एथरमल: 13 मिमी |
TWIN612/R थर्मल इमेजिंग मॉड्यूल को थर्मोग्राफी, सुरक्षा निगरानी, यूएवी पेलोड, रोबोट, इंटेलिजेंट हार्डवेयर, एडीएएस, अग्निशमन और बचाव के क्षेत्र में लागू किया जाता है।
1. थर्मल मॉड्यूल के अनुप्रयोग क्या हैं?
थर्मल मॉड्यूल के विभिन्न क्षेत्रों में अनुप्रयोगों की एक विस्तृत श्रृंखला है।कुछ सामान्य अनुप्रयोगों में शामिल हैं:
1) मेडिकल इमेजिंग: स्तन कैंसर और गहरी शिरा घनास्त्रता जैसी रक्त प्रवाह को प्रभावित करने वाली स्थितियों के निदान के लिए मेडिकल इमेजिंग अनुप्रयोगों में थर्मल मॉड्यूल का उपयोग किया जाता है।
2) औद्योगिक निरीक्षण: थर्मल मॉड्यूल का उपयोग औद्योगिक निरीक्षण अनुप्रयोगों जैसे निगरानी मशीनरी, गुणवत्ता नियंत्रण और पूर्वानुमानित रखरखाव में भी किया जाता है।
3) बिल्डिंग डायग्नोस्टिक्स: थर्मल मॉड्यूल का उपयोग इमारतों में ऊर्जा हानि, नमी की समस्याओं और विद्युत दोषों का पता लगाने और निदान करने के लिए किया जाता है, जिससे ऊर्जा दक्षता और सुरक्षा में सुधार करने में मदद मिलती है।
4) अग्निशमन: थर्मल मॉड्यूल अग्निशामकों को धुएं और धूल के नीचे हॉटस्पॉट और आग के स्रोतों का पता लगाने और पहचानने में मदद करते हैं, जिससे सुरक्षा और दक्षता में सुधार होता है।
5) कानून प्रवर्तन: थर्मल मॉड्यूल का उपयोग निगरानी और खोज और बचाव मिशन जैसे कानून प्रवर्तन अनुप्रयोगों में किया जाता है, जिसके लिए कम रोशनी वाले वातावरण में बढ़ी हुई दृश्यता की आवश्यकता होती है।
6) ऑटोमोटिव: थर्मल मॉड्यूल का उपयोग उन्नत ड्राइवर-सहायता प्रणाली (एडीएएस) अनुप्रयोगों में किया जाता है जैसे पैदल यात्री का पता लगाना, उन्नत क्रूज़ नियंत्रण और ब्लाइंड स्पॉट में ऑब्जेक्ट का पता लगाना।
7) सुरक्षा/निगरानी: थर्मल मॉड्यूल का उपयोग सुरक्षा और निगरानी अनुप्रयोगों में इमारतों, सीमाओं और परिधि की निगरानी करने, घुसपैठियों और संदिग्ध गतिविधि का पता लगाने के लिए किया जाता है।
थर्मल मॉड्यूल का विशिष्ट अनुप्रयोग उनकी संवेदनशीलता, रिज़ॉल्यूशन और वर्णक्रमीय सीमा के साथ-साथ तापमान माप और छवि प्रसंस्करण क्षमताओं जैसी अन्य विशेषताओं पर निर्भर करेगा।
