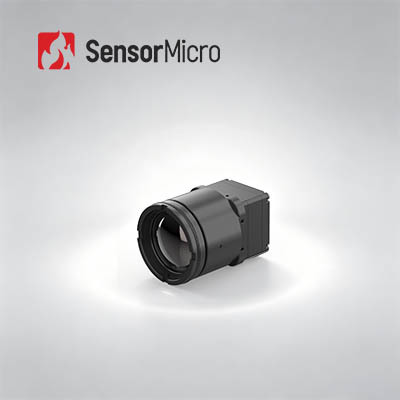

तापमान माप के साथ 640x512 रिज़ॉल्यूशन 12μm पिक्सेल पिच थर्मल इमेजिंग मॉड्यूल

  • 640x512 Resolution 12µm Pixel Pitch Thermal Imaging Module with Temperature Measurement
उत्पत्ति के प्लेस चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या COIN612RG2
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
संकल्प 640x512 बिजली की खपत 0.65 डब्ल्यू
वर्णक्रमीय श्रेणी 8~14μm पिक्सेल पिच 12μm
नेटडी ≤25mK/F1.0/25℃ फ्रेम रेट 25हर्ट्ज/30हर्ट्ज
प्रमुखता देना

लॉन्ग वेव थर्मल इमेजिंग मॉड्यूल

,

12um डिटेक्टर थर्मल इमेजिंग मॉड्यूल

,

डिटेक्टर इन्फ्रारेड थर्मल कैमरा मॉड्यूल
एक संदेश छोड़ें
उत्पाद विवरण

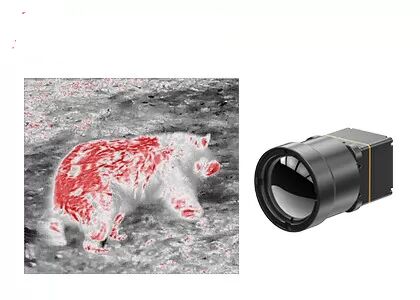

लॉन्ग वेव थर्मल इमेजिंग मॉड्यूल 640x512 12µm तापमान माप के साथ
उत्पाद अवलोकन

तापमान माप के लिए COIN612RG2 इन्फ्रारेड कैमरा कोर में कॉम्पैक्ट, कम-शक्ति डिज़ाइन में ApexCore 640*512/12µm इन्फ्रारेड डिटेक्टर है। उन्नत सिग्नल प्रोसेसिंग और तापमान माप एल्गोरिदम के साथ, यह ±2°C या ±2% की सटीकता के साथ वास्तविक समय तापमान का पता लगाता है। मानक सीरियल संचार प्रोटोकॉल के साथ पूरी तरह से संगत, COIN612RG2 कई वीडियो आउटपुट इंटरफेस और ऑप्टिकल लेंस की एक पूरी श्रृंखला का समर्थन करता है, जिससे द्वितीयक विकास सुव्यवस्थित होता है। यह औद्योगिक थर्मोग्राफी, प्रक्रिया नियंत्रण और बुद्धिमान विनिर्माण के लिए एक व्यापक इन्फ्रारेड तापमान माप समाधान प्रदान करता है, जिससे उपयोगकर्ता हार्डवेयर से लेकर एल्गोरिदम तक, द्वितीयक विकास और सिस्टम एकीकरण को कुशलतापूर्वक पूरा कर सकते हैं।

मुख्य विशेषताएं
  • व्यापक कार्यक्षमता, लागत प्रभावी डिजाइन
    • ApexCore वेफर-स्तरीय इन्फ्रारेड डिटेक्टर का उपयोग करके विकसित, NETD≤25mK के साथ
    • बेहतर छवि गुणवत्ता के लिए व्यापक रूप से उपयोग किए जाने वाले FPA को उन्नत छवि प्रसंस्करण एल्गोरिदम के साथ जोड़ता है
    • तापमान माप सटीकता ±2°C या ±2% तक, -20°C से 150°C और 100°C से 550°C की सीमा का समर्थन करता है, अनुकूलन योग्य विस्तार के साथ
  • कॉम्पैक्ट और हल्का, कम शक्ति के साथ उच्च दक्षता
    • आयाम: 25.4*25.4*15.7mm
    • वजन: 15±1g, बिजली की खपत: ≤0.65W
  • एकाधिक कॉन्फ़िगरेशन, तीव्र एकीकरण
    • विविध अनुप्रयोग आवश्यकताओं को पूरा करने के लिए वैकल्पिक ऑप्टिकल लेंस
    • USB2.0/DVP/LVDS/BT.656 छवि आउटपुट इंटरफेस का समर्थन करता है
    • सीरियल पोर्ट नियंत्रण के साथ RAW/YUV/TMP छवि डेटा आउटपुट
उत्पाद विनिर्देश
मॉडल COIN612RG2
आईआर डिटेक्टर संकेतक
संवेदनशील सामग्री VOx
रिज़ॉल्यूशन 640*512
पिक्सेल आकार 12µm
स्पेक्ट्रल प्रतिक्रिया 8µm ~ 14µm
विशिष्ट NETD ≤25mK/F1.0/25°C
छवि प्रसंस्करण
डिजिटल फ्रेम दर 25/30Hz
स्टार्ट-अप समय 6s
एनालॉग वीडियो PAL/NTSC
डिजिटल वीडियो RAW/YUV422/TMP
छवि एल्गोरिथम गैर-समानता सुधार (NUC)
3डी शोर में कमी (3DNR)
2डी शोर दमन (DNS)
गतिशील रेंज संपीड़न (DRC)
किनारे वृद्धि (EE)
छवि प्रदर्शन 10 प्रकार (व्हाइट हॉट/लावा/आयरन रेड/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो 1/रेनबो 2/टिंट/ब्लैक हॉट)
पीसी सॉफ्टवेयर
आईसीसी सॉफ्टवेयर मॉड्यूल नियंत्रण और वीडियो डिस्प्ले
इलेक्ट्रिकल
मानक बाहरी इंटरफ़ेस 50 पिन: DF40C-50DP-0.4V(51), (HRS, पुरुष)
यूएसबी विस्तार बोर्ड USB3.0/USB2.0/VPC/USB2.0&VPC
संचार इंटरफ़ेस TTL-232/USB2.0
डिजिटल वीडियो इंटरफ़ेस DVP8/DVP16/USB2.0/BT.656/LVDS
आपूर्ति वोल्टेज 4.5~5.5V
विशिष्ट बिजली की खपत 0.65W
तापमान माप
संचालन तापमान -10°C~+50°C
तापमान माप सीमा -20°C~150°C, 100°C~550°C; अनुकूलन और विस्तार का समर्थन करता है
तापमान माप सटीकता ±2°C या ±2% (जो भी अधिक हो)
आंशिक तापमान माप तापमान माप क्षेत्रों के अधिकतम, न्यूनतम और औसत मान आउटपुट का समर्थन करता है
एसडीके एंड्रॉइड/विंडोज/लिनक्स; ग्रे से तापमान तक वीडियो स्ट्रीम विश्लेषण और रूपांतरण प्राप्त करें
यांत्रिक
बेयर कोर आकार (मिमी) 25.4*25.4*15.7mm
बेयर कोर वजन (जी) 15±1g
पर्यावरणीय अनुकूलनशीलता
संचालन तापमान -40°C~+70°C
भंडारण तापमान -45°C~+85°C
आर्द्रता 5%~95%, गैर-संक्षेपण
कंपन 5.35grms, यादृच्छिक कंपन, 3-अक्ष
प्रभाव हाफ साइन वेव, 40g/11ms, प्रभाव दिशा 3 अक्ष, 6 दिशा
प्रमाणन ROHS2.0/REACH
ऑप्टिकल लेंस
ऑप्टिकल लेंस फिक्स्ड फोकस एथर्मल: 4.8mm/7mm/9.1mm/13mm/19mm/25m/35mm
सुरक्षा स्तर IP67 (फ्रंट लेंस)
औद्योगिक अनुप्रयोग
  • थर्मोग्राफी
  • औद्योगिक दृष्टि
  • अग्निशमन और बचाव
  • सुरक्षा निगरानी
  • आउटडोर अवलोकन
  • मशीन दृष्टि
  • उपभोक्ता इलेक्ट्रॉनिक्स
मानकीकृत सेवा
  • पूर्ण प्रलेखन: उत्पाद मैनुअल, सेटअप गाइड और चयन संदर्भ। बिना किसी अनुमान के शुरुआत करें।
  • विकास और परीक्षण सहायता: नमूना एकीकृत परीक्षण, प्रदर्शन मूल्यांकन और पैरामीटर सत्यापन आसान बनाया गया।
  • उन्नत डेवलपर टूलकिट: गहन एकीकरण के लिए SDK, API, एल्गोरिदम और डिबगिंग टूल।
  • रिमोट तकनीकी सहायता: 24/7 सहायता - त्वरित प्रतिक्रिया और महत्वपूर्ण मुद्दों के लिए समय पर समाधान।
  • वारंटी: इष्टतम प्रदर्शन को बहाल करने के लिए मूल पुर्जे और सख्त प्रक्रिया अनुपालन।
अक्सर पूछे जाने वाले प्रश्न
कूल्ड थर्मल मॉड्यूल के क्या फायदे हैं?
कूल्ड थर्मल मॉड्यूल कई फायदे प्रदान करते हैं, जिनमें शामिल हैं:
  • उच्च संवेदनशीलता: कूल्ड मॉड्यूल छोटे तापमान अंतर का पता लगा सकते हैं, जिससे बेहतर छवि गुणवत्ता मिलती है।
  • लंबी दूरी: वे अधिक दूरी पर थर्मल जानकारी कैप्चर कर सकते हैं।
  • उच्च रिज़ॉल्यूशन: कूल्ड मॉड्यूल में आमतौर पर उच्च पिक्सेल गणना होती है, जिसके परिणामस्वरूप तेज और अधिक विस्तृत छवियां बनती हैं।
  • कम शोर: शीतलन प्रक्रिया सेंसर शोर को काफी कम कर देती है, जिसके परिणामस्वरूप स्पष्ट छवियां बनती हैं।
  • उन्नत विश्लेषण के लिए उपयुक्त: कूल्ड मॉड्यूल का उपयोग अक्सर वैज्ञानिक अनुसंधान, रिमोट सेंसिंग और विशेष अनुप्रयोगों के लिए किया जाता है जिन्हें सटीक तापमान माप और विश्लेषण की आवश्यकता होती है।
अनकूल्ड थर्मल मॉड्यूल के क्या फायदे हैं?
अनकूल्ड थर्मल मॉड्यूल के अपने फायदे हैं, जिनमें शामिल हैं:
  • कम लागत: अनकूल्ड मॉड्यूल आम तौर पर अपने कूल्ड समकक्षों की तुलना में अधिक किफायती होते हैं।
  • कॉम्पैक्ट आकार: वे छोटे और हल्के होते हैं, जिससे उन्हें विभिन्न प्रणालियों में एकीकृत करना आसान हो जाता है।
  • कोई रखरखाव नहीं: अनकूल्ड मॉड्यूल को क्रायोजेनिक कूलिंग सिस्टम की आवश्यकता नहीं होती है, जिससे रखरखाव की आवश्यकताएं सरल हो जाती हैं।
  • तत्काल स्टार्टअप: उन्हें जल्दी से चालू किया जा सकता है और कूलिंग की आवश्यकता के बिना थर्मल छवियां उत्पन्न की जा सकती हैं।
  • ऊर्जा दक्षता: अनकूल्ड मॉड्यूल कूल्ड मॉड्यूल की तुलना में कम बिजली की खपत करते हैं।
कूल्ड और अनकूल्ड थर्मल मॉड्यूल के विशिष्ट अनुप्रयोग क्या हैं?
कूल्ड और अनकूल्ड थर्मल मॉड्यूल विभिन्न क्षेत्रों में अनुप्रयोग पाते हैं, जिनमें शामिल हैं:
  • कूल्ड थर्मल मॉड्यूल: लंबी दूरी की निगरानी, ​​वैज्ञानिक अनुसंधान, उच्च-रिज़ॉल्यूशन इमेजिंग आदि।
  • अनकूल्ड थर्मल मॉड्यूल: व्यक्तिगत नाइट विजन डिवाइस, हैंडहेल्ड थर्मल कैमरे, ऑटोमोटिव सुरक्षा, भवन निरीक्षण, अग्निशमन और उपभोक्ता इलेक्ट्रॉनिक्स।
यह ध्यान रखना महत्वपूर्ण है कि विशिष्ट अनुप्रयोग और उसकी आवश्यकताएं अक्सर कूल्ड और अनकूल्ड थर्मल मॉड्यूल के बीच चुनाव तय करती हैं।
क्या इन्फ्रारेड थर्मामीटर शरीर के तापमान को मापने के लिए सटीक हैं?
इन्फ्रारेड थर्मामीटर (जिन्हें नॉन-कॉन्टैक्ट थर्मामीटर भी कहा जाता है) शरीर के तापमान का त्वरित अनुमान प्रदान कर सकते हैं। हालांकि, उनकी सटीकता विभिन्न कारकों से प्रभावित हो सकती है, जैसे कि लक्ष्य से दूरी, बाहरी तापमान की स्थिति और डिवाइस का अंशांकन। चिकित्सा उद्देश्यों के लिए, सटीक माप के लिए क्लिनिकल-ग्रेड थर्मामीटर का उपयोग करने की सिफारिश की जाती है।
