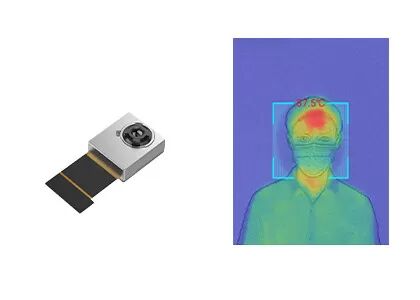

थर्मोग्राफी के लिए 256x192 12μm थर्मल कैमरा मॉड्यूल कोर अनकूल्ड एलडब्ल्यूआईआर
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xसंकल्प | 256x192 | बिजली की खपत | 70mW |
---|---|---|---|
वर्णक्रमीय श्रेणी | 8~14μm | पिक्सेल पिच | 12μm |
नेटडी | 45mK | फ्रेम रेट | 1 ~ 30 हर्ट्ज (अनुकूलन योग्य) |
हाई लाइट | 256x192 थर्मल कैमरा मॉड्यूल,थर्मल कैमरा मॉड्यूल कोर अनकूल्ड |
थर्मोग्राफी, एआईओटी अनुप्रयोगों के लिए अनकूल्ड एलडब्ल्यूआईआर 256x192 / 12μm थर्मल कैमरा कोर
TIMO256 अनकूल्ड IR इमेजिंग मॉड्यूल, जिसे अनकूल्ड थर्मल मॉड्यूल के रूप में भी जाना जाता है, रेडियोमेट्रिक-सक्षम है और इसमें इंफ्रारेड गैर-संपर्क तापमान माप फ़ंक्शन उपलब्ध है।इसमें एक असाधारण छोटे आकार का 256x192 / 12μm वेफर लेवल पैकेज (WLP) इंफ्रारेड डिटेक्टर शामिल है जो लॉन्ग-वेव इंफ्रारेड (LWIR) स्पेक्ट्रम को कैप्चर करता है जो 8 से 14μm तक होता है।
WLP तकनीक के लिए धन्यवाद, TIMO256 IR कैमरा सेंसर मॉड्यूल सुपर माइक्रो संरचना और हल्के वजन को प्राप्त करता है, जबकि एक सस्ती कीमत पर अधिक संवेदनशीलता और बेहतर छवि गुणवत्ता प्रदान करता है, जिससे ग्राहक अपनी आवश्यकताओं के अनुसार सबसे उपयुक्त प्रकार का चयन कर सकते हैं।
एक अग्रणी थर्मल अनकूल्ड आईआर डिटेक्टर और थर्मल सेंसर मॉड्यूल सप्लायर के रूप में, ग्लोबल सेंसर टेक्नोलॉजी (जीएसटी) ने ग्राहकों को विभिन्न परिपक्व और स्थिर इन्फ्रारेड थर्मल इमेजिंग समाधान प्रदान किए हैं।जीएसटी द्वारा विकसित थर्मल इमेजिंग कैमरा मॉड्यूल के लिए अधिक टर्मिनल उत्पादों में एकीकृत करना आसान है और ग्राहकों के लिए लागत को बहुत कम करता है।
- पूरी तरह से अनुकूलित स्वैप-सी अनुप्रयोग
- विभिन्न इन्फ्रारेड उत्पादों के लिए उपयुक्त
- थर्मल इमेजिंग अनुप्रयोगों की एक विस्तृत श्रृंखला
- कम बिजली की खपत
आदर्श | टिमो-256 |
आईआर डिटेक्टर प्रदर्शन | |
संकल्प | 256x192 |
पिक्सेल पिच | 12μm |
वर्णक्रमीय श्रेणी | 8~14μm |
नेटडी | ≤45mK |
लेंस प्रकार | डब्ल्यूएलओ |
संकेन्द्रित विधि | फिक्स्ड ज़ूम |
एचएफओवी | 53°±1° |
क्षेत्र की गहराई | 10cm से इन्फिनिटी |
फ्रेम रेट | 1 ~ 30 हर्ट्ज (अनुकूलन योग्य) |
तापमान माप | |
तापमान की रेंज | -20 डिग्री सेल्सियस ~ + 120 डिग्री सेल्सियस (अनुकूलन योग्य) |
तापमान सटीकता | अनुकूलन योग्य (शरीर या औद्योगिक थर्मोग्राफी की आवश्यकताओं को पूरा करें) |
इंटरफ़ेस / नियंत्रण | |
एवीडीडी | 3.6 वी ± 0.05 वी |
वीएसके/वीडीईटी | 5.0±0.05वी |
डीवीडीडी | 1.8 वी ± 0.05 वी |
इंटरफेस | डिजिटल इंटरफ़ेस |
बिजली की खपत | 70mW |
भौतिक विशेषताएं | |
आयाम (मिमी) | 15x13x6.83 (विनिर्देश प्रबल होंगे) |
प्रचालन तापमान | -20 डिग्री सेल्सियस ~ +60 डिग्री सेल्सियस |
भंडारण तापमान | -40°C ~ +85°C |
TIMO256 थर्मल इमेजिंग मॉड्यूल का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है, जैसे कि थर्मोग्राफी, इंटेलिजेंट हार्डवेयर, स्मार्ट बिल्डिंग, स्मार्ट होम, AIoT आदि।
1. इन्फ्रारेड डिटेक्टर / थर्मल इमेजिंग सेंसर क्या है?
इन्फ्रारेड तरंगों को मानव आँख से नहीं देखा जा सकता है।इन्फ्रारेड डिटेक्टर / थर्मल इमेजिंग सेंसर एक ऑप्टिकल-इलेक्ट्रिकल डिवाइस है जो इन्फ्रारेड विकिरण और थर्मल ऊर्जा पर प्रतिक्रिया करता है और इसे विद्युत सिग्नल में परिवर्तित करता है और फिर दृश्यमान थर्मल छवियों को आउटपुट करता है।
2. डब्ल्यूएलपी क्या है?
WLP वेफर लेवल पैकेज को संदर्भित करता है।यह पूरे एमईएमएस वेफर पर सीधे उच्च वैक्यूम पैकेजिंग को पूरा करने की प्रक्रिया है, फिर एक इन्फ्रारेड सेंसर बनाने के लिए स्क्रिबिंग और काटने की प्रक्रिया है।धातु पैकेज, सिरेमिक पैकेज के साथ, वे अनकूल्ड इन्फ्रारेड डिटेक्टरों के 3 मुख्य पैकेज प्रारूप हैं।
3. डब्ल्यूएलपी का क्या फायदा है?
WLP IR डिटेक्टरों को विशेष रूप से उपभोक्ता इलेक्ट्रॉनिक्स बाजार में अवरक्त प्रौद्योगिकी के अनुप्रयोग में लघुकरण और कम लागत की आवश्यकता को पूरा करने के लिए डिज़ाइन किया गया है।वॉल्यूम फैब्रिकेशन क्षमता के साथ ग्लोबल सेंसर टेक्नोलॉजी अब उभरते बाजारों के नए अनुप्रयोगों को बढ़ावा देने के लिए विभिन्न प्रकार के डब्ल्यूएलपी इन्फ्रारेड मॉड्यूल समाधान पेश कर रही है।
