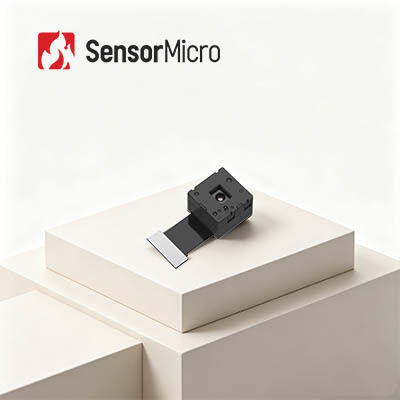

LWIR 120x90 रिज़ॉल्यूशन 12μm पिक्सेल आकार थर्मल कैमरा सेंसर मॉड्यूल कम बिजली की खपत के साथ

TIMO112 TIMO श्रृंखला के लघु अवरक्त मॉड्यूल में से एक है। यह लक्ष्य क्षेत्र और गर्मी वितरण की थर्मल छवियों को तुरंत प्राप्त करने के लिए वेफर-स्तरीय ऑप्टिक्स, 120x90 / 12μm वेफर लेवल पैकेज (डब्ल्यूएलपी) डिटेक्टर और बुनियादी छवि प्रसंस्करण सर्किट को एकीकृत करता है।

TIMO112 थर्मल इमेजिंग मॉड्यूल अनुकूलित आकार, वजन, शक्ति, लागत (SWaP-C) इन्फ्रारेड इमेजिंग अनुप्रयोगों के लिए उन्मुख है। इसकी सुपर मिनिएचर संरचना और अल्ट्रालो बिजली की खपत लागत, आकार और वजन पर सख्त आवश्यकताओं के साथ विभिन्न स्मार्ट उपकरणों, थर्मल इमेजर्स या मोबाइल टर्मिनलों में एकीकृत करने के लिए सुविधाजनक है।

अब उपभोक्ता इलेक्ट्रॉनिक्स बाजार में TIMO श्रृंखला थर्मल कोर और मॉड्यूल का व्यापक रूप से उपयोग किया गया है। TIMO थर्मल कैमरा कोर मॉड्यूल को अधिक टर्मिनल उत्पादों में एकीकृत करना आसान है और ग्राहकों की लागत को काफी कम कर देता है।

• अल्टीमेट SWaP-C ऑप्टिमाइज़ेशन के साथ अल्ट्रा-मिनिएचर मॉड्यूल
  • वेफर-लेवल पैकेज्ड डिटेक्टर + वेफर-लेवल ऑप्टिक्स + माइक्रो-इलेक्ट्रोमैग्नेटिक वाल्व शटर
  • सबसे छोटा इन्फ्रारेड थर्मल मॉड्यूल, अधिकतम लागत दक्षता के साथ न्यूनतम थर्मल इमेजिंग कार्यक्षमता को सक्षम करता है
  • कॉम्पैक्ट आकार, हल्का और कम बिजली की खपत, लघु उपकरणों में एकीकरण के लिए आदर्श
• सिद्ध प्रदर्शन और तीव्र प्रतिक्रिया
  • अल्ट्रा-लो पावर डिज़ाइन, कम से कम 9mW की खपत
  • 25Hz की फ़्रेम दर के साथ सहज इमेजिंग
• लचीला और पर्यावरण-अनुकूल
  • एसपीआई छवि इंटरफ़ेस का समर्थन करता है, विभिन्न एम्बेडेड प्लेटफार्मों के साथ संगत
  • RoHS 2.0 पर्यावरण मानकों के अनुरूप

TIMO112 इन्फ्रारेड कैमरा मॉड्यूल का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है, जैसे थर्मोग्राफी, इंटेलिजेंट हार्डवेयर, स्मार्ट बिल्डिंग, स्मार्ट होम, एआईओटी आदि।

• संपूर्ण दस्तावेज़ीकरण:उत्पाद मैनुअल, सेटअप गाइड और चयन संदर्भ। बिना अनुमान लगाए आरंभ करें.
• विकास एवं परीक्षण सहायता:नमूना एकीकृत परीक्षण, प्रदर्शन मूल्यांकन और पैरामीटर सत्यापन आसान हो गया।
• उन्नत डेवलपर टूलकिट:गहरे एकीकरण के लिए एसडीके, एपीआई, एल्गोरिदम और डिबगिंग टूल।
• दूरस्थ तकनीकी सहायता:24/7 सहायता--महत्वपूर्ण मुद्दों के लिए त्वरित प्रतिक्रिया और समय पर समाधान।
• वारंटी:इष्टतम प्रदर्शन को बहाल करने के लिए मूल हिस्से और सख्त प्रक्रिया का पालन।

इन्फ्रारेड थर्मल इमेजिंग, वस्तुओं के बारे में जानकारी इकट्ठा करने, उनकी छवियां बनाने या कम दृश्यता वाले वातावरण में भी वस्तुओं के तापमान की जानकारी प्राप्त करने के लिए इन्फ्रारेड विकिरण और थर्मल ऊर्जा का उपयोग करने की एक विधि है।

इन्फ्रारेड थर्मल इमेजिंग सिस्टम एक निष्क्रिय गैर-संपर्क पहचान और इन्फ्रारेड तकनीक की पहचान है। यह इन्फ्रारेड ऑप्टिकल सिस्टम के माध्यम से फोकल प्लेन ऐरे इन्फ्रारेड डिटेक्टर पर दृश्य के इन्फ्रारेड विकिरण को केंद्रित करता है जो इन्फ्रारेड विकिरण से गुजर सकता है। थर्मल डिटेक्टर विभिन्न तीव्रता के विकिरण संकेत को संबंधित विद्युत संकेत में परिवर्तित करता है, और फिर प्रवर्धन और वीडियो प्रसंस्करण के माध्यम से, अवरक्त छवि बनाता है जिसे नग्न आंखों से देखा जा सकता है।
