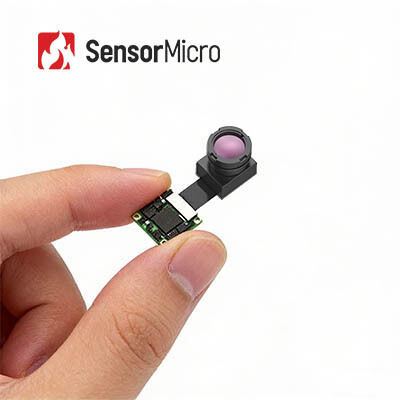

रात्रि अवलोकन के लिए 256x192 रिज़ॉल्यूशन 12μm पिक्सेल आकार अनकूल्ड इन्फ्रारेड थर्मल कैमरा मॉड्यूल

  • 256x192 Resolution 12μm Pixel Size Uncooled Infrared Thermal Camera Module for Night Observation
उत्पत्ति के प्लेस वुहान, हुबेई प्रांत, चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या Mini212G2
न्यूनतम आदेश मात्रा एक टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
संकल्प 1265मिमी* 1252मिमी* 814मिमी (एल*डब्ल्यू*एच) नेटडी ≤50 एमके
वर्णक्रमीय श्रेणी 8~14μm एनालॉग वीडियो इंटरफ़ेस सीवीबीएस (पीएएल/एनटीएससी)
उत्पादित आंकड़े 14 बिट कच्चा वोल्टेज आपूर्ति 3.3V±0.1V
प्रमुखता देना

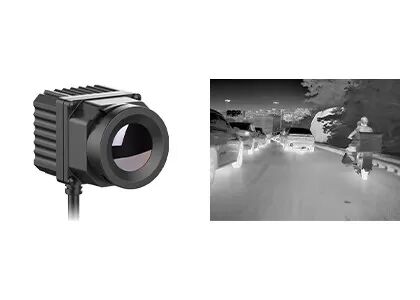

384x288 वाहन थर्मल इमेजिंग कैमरा सिस्टम घुड़सवार

,

सीवीबीएस वाहन थर्मल इमेजिंग कैमरा सिस्टम घुड़सवार:
एक संदेश छोड़ें
उत्पाद विवरण
रात के अवलोकन के लिए 256x192 / 12μm अनकूल्ड इन्फ्रारेड थर्मल कैमरा मॉड्यूल
Mini212G2 इन्फ्रारेड कैमरा मॉड्यूल, अपने लघु आकार के साथ, उच्च प्रदर्शन वाले वेफर-स्तर पैकेजिंग 256x192 / 12μm अनकूल्ड इन्फ्रारेड डिटेक्टर, और व्यापक संगतता,उभरते बाजारों की बढ़ती मांगों को पूरा करने के लिए अच्छी स्थिति में है।यह न केवल विभिन्न अनुप्रयोगों के लिए विश्वसनीय थर्मल सेंसिंग और इमेजिंग क्षमताएं प्रदान करता है, बल्कि आसान एकीकरण, कम लागत और स्थिर प्रदर्शन जैसे फायदे भी प्रदान करता है।इसे एआईओटी में डेवलपर्स और निर्माताओं के लिए पसंदीदा विकल्प बना रहा है, मशीन विजन, औद्योगिक विजन, सुरक्षा निगरानी और रात्रि अवलोकन क्षेत्र।
मुख्य विशेषताएं
प्रत्यक्ष थर्मल इमेजिंग आउटपुट के साथ लघु मॉड्यूल
  • एक स्वयं विकसित 256×192/12μm वेफर-स्तर अवरक्त डिटेक्टर से लैस, महत्वपूर्ण लागत लाभ प्रदान करता है
  • अल्ट्रा-कॉम्पैक्ट संरचनात्मक डिजाइनः केवल 17×17 मिमी (पीसीबीए) आकार, वजन कम से कम 4 ग्राम - अंतरिक्ष-प्रतिबंधित अनुप्रयोगों के लिए आदर्श
  • एकीकृत आईएसपी प्रोसेसिंग बोर्ड और अगली पीढ़ी के इमेज एल्गोरिदम सीधे स्पष्ट थर्मल इमेज प्रदान करते हैं, जिससे मजबूत बहुमुखी प्रतिभा सुनिश्चित होती है
सटीक पता लगाने, लचीला विन्यास
  • ±2°C तक की सटीकता के साथ उच्च-सटीक तापमान माप; स्पॉट, क्षेत्र और पूर्ण फ्रेम माप का समर्थन करता है
  • विभिन्न अवलोकन आवश्यकताओं को पूरा करने के लिए कई दृश्य क्षेत्र लेंस विकल्प उपलब्ध
आसान एकीकरण के लिए समृद्ध इंटरफेस
  • USB2.0 / MIPI / DVP / BT.656 / LVDS और अन्य डिजिटल वीडियो आउटपुट इंटरफेस प्रदान करता है
  • उद्योग मानक इंटरफेस के साथ पूरी तरह संगत
उत्पाद विनिर्देश
मॉडल मिनी212G2
संकल्प 256×192
पिक्सेल आकार 12μm
स्पेक्ट्रल प्रतिक्रिया 8~14μm
NETD ≤ 50mK
आउटपुट डेटा 14बिट रॉ
फ्रेम दर थर्मोग्राफीः 25 हर्ट्ज, इमेजिंगः 50 हर्ट्ज
फ़ोकस मोड फोकस मुक्त
लेंस ((HFOV/FL) 17.5°/10mm. 25°/7mm. 56°/3.2mm. 90°/2.1mm.
वजन ((g) 7.1 6.4 4 6.8
पीसीबीए आकार ((मिमी) 17×17
डिजिटल वीडियो इंटरफ़ेस USB2.0 / MIPI / DVP / BT.656 / LVDS
एनालॉग वीडियो इंटरफ़ेस सीवीबीएस ((पीएएल/एनटीएससी)
ऑपरेटिंग वोल्टेज 3.3V±0.1V
सामान्य बिजली की खपत 330mW
तापमान माप सीमा -20°C~+550°C(-20°C~+150°C
तापमान माप की सटीकता ±2°C / ±2% से अधिक
ऑपरेटिंग तापमान -40°C~+70°C
आर्द्रता 5% से 85%
भंडारण तापमान -45°C~+85°C
प्रमाणन RoHS 2.0 / पहुंच
औद्योगिक अनुप्रयोग
यह उत्पाद एआईओटी, मशीन विजन, औद्योगिक विजन, सुरक्षा निगरानी और रात्रि अवलोकन जैसे क्षेत्रों के लिए तैनात है।
आईओटी अनुप्रयोगःकॉम्पैक्ट एआईओटी उपकरणों जैसे स्मार्ट घरेलू उपकरण, पहनने योग्य उपकरण और बुद्धिमान पर्यावरण मॉनिटर में एकीकरण के लिए बिल्कुल उपयुक्त है।
औद्योगिक दृष्टि:इसका उपयोग औद्योगिक उपकरणों, लेजर प्रसंस्करण और वेल्डिंग परिदृश्यों, अर्धचालक का पता लगाने और अधिक की वास्तविक समय निगरानी के लिए किया जा सकता है।
सुरक्षा निगरानी:अवैध घुसपैठियों का पता लगा सकता है और उन्नत सुरक्षा अनुप्रयोगों के लिए वास्तविक समय अलार्म ट्रिगर कर सकता है।
हमारी उत्पाद लाइन
उच्च संवेदनशीलता और उत्कृष्ट प्रदर्शन:अवरक्त उद्योग में विश्व में अग्रणी प्रौद्योगिकी
विभिन्न इन्फ्रारेड डिटेक्टर उपलब्ध:अलग-अलग प्रारूपों और पिक्सेल आकारों में दोनों अनकूल्ड और कूल्ड आईआर डिटेक्टर
तेजी से वितरण सुनिश्चित करने के लिए बड़े पैमाने पर उत्पादनःलाखों डिटेक्टरों तक की वार्षिक उत्पादन क्षमता वाली तीन उत्पादन लाइनें
अक्सर पूछे जाने वाले प्रश्न
इन्फ्रारेड थर्मल इमेजिंग क्या है?
इन्फ्रारेड थर्मल इमेजिंग वस्तुओं के बारे में जानकारी इकट्ठा करने के लिए इन्फ्रारेड विकिरण और थर्मल ऊर्जा का उपयोग करने की एक विधि है, ताकि उनकी छवियों को तैयार किया जा सके,या वस्तुओं के तापमान की जानकारी प्राप्त, कम दृश्यता वाले वातावरण में भी।
इन्फ्रारेड थर्मल इमेजिंग कैसे काम करती है?
इन्फ्रारेड थर्मल इमेजिंग प्रणाली इन्फ्रारेड तकनीक का एक निष्क्रिय संपर्क रहित पता लगाने और पहचान है।यह दृश्य के अवरक्त विकिरण को अवरक्त ऑप्टिकल प्रणाली के माध्यम से फोकल प्लेन सरणी अवरक्त डिटेक्टर पर केंद्रित करता है जो अवरक्त विकिरण के माध्यम से गुजर सकता हैथर्मल डिटेक्टर अलग-अलग तीव्रता के विकिरण संकेत को संबंधित विद्युत संकेत में परिवर्तित करता है और फिर प्रवर्धन और वीडियो प्रसंस्करण के माध्यम से,इन्फ्रारेड छवि बनाता है जिसे नग्न आंखों से देखा जा सकता है.
