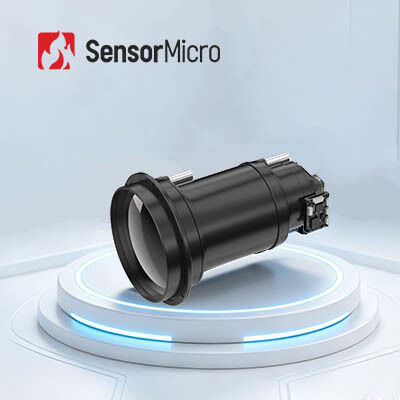

उच्च संवेदनशीलता 1280x1024 रिज़ॉल्यूशन 12μm पिक्सेल आकार अनकूल्ड थर्मल कैमरा मॉड्यूल

  • High Sensitivity 1280x1024 Resolution 12μm Pixel Size Uncooled Thermal Camera Module
उत्पत्ति के प्लेस वुहान, हुबेई प्रांत, चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या iSE1212
न्यूनतम आदेश मात्रा एक टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
संकल्प 1280x1024/12μm नेटडी ≤30mK
वर्णक्रमीय श्रेणी 8~14μm डिजिटल फ़्रेम दर 25हर्ट्ज/30हर्ट्ज/50हर्ट्ज
छवि चमक ऑटो / मैनुअल संचार इंटरफेस TTL-232/USB
प्रमुखता देना

लाइटवेट हाई रेजोल्यूशन थर्मल कैमरा मॉड्यूल

,

आरओएचएस हाई रेजोल्यूशन थर्मल कैमरा मॉड्यूल
एक संदेश छोड़ें
उत्पाद विवरण
उच्च संवेदनशीलता मेगापिक्सेल अनकूल्ड थर्मल कैमरा मॉड्यूल 1280x1024 12μm
उत्पाद अवलोकन

iSE1212 iSE श्रृंखला के अनकूल्ड इन्फ्रारेड कैमरा मॉड्यूल में से एक है। यह पेशेवर सिग्नल प्रोसेसिंग सर्किट और इमेज प्रोसेसिंग प्लेटफॉर्म के साथ 1280x1024/12μm अनकूल्ड इंफ्रारेड डिटेक्टर पर आधारित है।

बड़े ऐरे 1280x1024 रिज़ॉल्यूशन के साथ, iSE1212 अनकूल्ड थर्मल मॉड्यूल अधिक छवि विवरण प्रस्तुत करता है और देखने के बड़े क्षेत्र का समर्थन करता है। कम किया गया 12μm पिक्सेल आकार बेहतर स्थानिक रिज़ॉल्यूशन प्रदान करता है और समान रेंज मिशन को प्राप्त करने के लिए छोटे ऑप्टिकल लेंस फोकस से मेल खाता है।

हम थर्मल इंफ्रारेड डिटेक्टर और इंफ्रारेड कैमरा मॉड्यूल के आपूर्तिकर्ता हैं। वर्षों के औद्योगिक अनुप्रयोग अनुभव के बाद, हम स्वतंत्र आर एंड डी इन्फ्रारेड डिटेक्टर की अपनी मुख्य तकनीक के साथ सभी उद्योगों में ग्राहकों के लिए पेशेवर, कुशल और सुविधाजनक समाधान प्रदान करते हैं।

मुख्य विशेषताएं
  • सहज दृश्यों के साथ उच्च-परिभाषा इमेजिंग:सुचारू, अंतराल-मुक्त प्रदर्शन के साथ मेगापिक्सेल थर्मल इमेजिंग प्रदान करता है। देखने का व्यापक क्षेत्र, बड़ा कोण कवरेज, लंबी पहचान सीमा, और उन्नत विवरण।
  • मौन प्रदर्शन के लिए शटरलेस ऑपरेशन:उपयोग के दौरान किसी शटर कैलिब्रेशन की आवश्यकता नहीं है, जिससे पारंपरिक डिज़ाइनों में आम तौर पर होने वाली छवि हकलाहट समाप्त हो जाती है। साइलेंट ऑपरेशन लक्ष्य द्वारा पता लगाने से बचने में मदद करता है।
  • सुविधा संपन्न और एकीकरण-अनुकूल:सुपर-रिज़ॉल्यूशन एल्गोरिदम, पिक्चर-इन-पिक्चर, अनुकूलन योग्य ओएसडी, स्लीप मोड, वन-क्लिक कैलिब्रेशन और विभिन्न माइक्रो ओएलईडी डिस्प्ले के साथ संगतता का समर्थन करता है। ऑप्टिकल लेंस और विस्तारित घटकों की एक विस्तृत श्रृंखला के साथ संगत, आसान माध्यमिक विकास और लचीली प्रणाली एकीकरण को सक्षम करता है।
उत्पाद विशिष्टताएँ


नमूना iSE1212
आईआर डिटेक्टर संकेतक
संवेदनशील सामग्री स्वर
संकल्प 1280×1024
पिक्सेल आकार 12μm
वर्णक्रमीय प्रतिक्रिया 8μm ~ 14μm
विशिष्ट NETD ≤30mK
मूर्ति प्रोद्योगिकी
प्रभावी पिक्सेल 1280×1024
डिजिटल फ़्रेम दर 25हर्ट्ज/30हर्ट्ज/50हर्ट्ज
स्टार्टअप का समय 7s
डिजिटल वीडियो YUV420/YUV422/RGB888/RAW
छवि एल्गोरिथ्म एनयूसी/डीआरसी/डीएनएस/डीडीई/एसएफएफसी
शटर रहित का समर्थन किया
छवि प्रदर्शन 10 प्रकार (व्हाइट हॉट/लावा/आयरन रेड/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो 1/रेनबो 2/टिंट/ब्लैक हॉट)
छवि दिशा क्षैतिज/ऊर्ध्वाधर/विकर्ण
डिजिटल ज़ूम 1x/2x/4x/8x
छवि चमक ऑटो/मैन्युअल
छवि कंट्रास्ट ऑटो/मैन्युअल
मुआवज़ा मोड नियमावली
लजीला व्यक्ति का समर्थन किया
सिस्टम फ़ंक्शन
स्लीप मोड का समर्थन किया
मेनू सेटिंग अनुकूलन
मेनू भाषा चीनी अंग्रेजी
ऑफसेट अंशांकन का समर्थन किया
कीपैड ≥4(बटन फ़ंक्शन अनुकूलन योग्य)
ओएलईडी ड्राइविंग I2C, 16 बिट/ 24 बिट पैरेलल पोर्ट, डेटावैलिड और अन्य ड्राइव स्क्रीन सिग्नल का समर्थन करें
डायरेक्ट ड्राइव माइक्रो OLED MDP03/माइक्रो OLED MDP02/OLiGHTEK SVGA060/Sony ECX334A
MIPI डिस्प्ले सिग्नल को सपोर्ट करता है और सीधे IBOE VX039FHP-NH4 स्क्रीन को चला सकता है।
पीसी सॉफ्टवेयर
कंप्यूटर सॉफ्टवेयर मॉड्यूल नियंत्रण एवं वीडियो प्रदर्शन
विद्युतीय
मानक बाहरी इंटरफ़ेस 50पिन: BP040SB-50-0114-B-R0
संचार इंटरफेस टीटीएल-232/यूएसबी
डिजिटल वीडियो इंटरफ़ेस DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE
विस्तार घटक USB3.0/SDI/HDMI/GIGE/कैमरालिंक/VPC/MIPI-CSI-2LANE
विद्युत इंटरफ़ेस
वोल्टेज आपूर्ति 2.7V~5.3V
विशिष्ट बिजली की खपत 1.2W@25Hz@23±3℃
मैकेनिकल/लेंस
नंगे कोर आकार (मिमी) 38×39×28 68×69×30.2
नंगे कोर वजन (जी) 65±3 88.5±3
ऑप्टिकल लेंस फिक्स्ड फोकस एथरमल: 14 मिमी/19 मिमी/25 मिमी/35 मिमी फिक्स्ड फोकस एथरमल: 50 मिमी/100 मिमी
मोटर चालित लेंस: 75 मिमी/100 मिमी/150 मिमी
सतत ज़ूम: 15~100मिमी/25~75मिमी/28~90मिमी/30~180मिमी/25~225मिमी/30~300मिमी
शटर घटक वैकल्पिक
सुरक्षा स्तर IP67(फ्रंट लेंस)
पर्यावरण अनुकूलता
परिचालन तापमान -40℃~+70℃
भंडारण तापमान -45℃~+85℃
नमी 5%~95%, गैर-संघनक
कंपन 5.35 ग्राम, यादृच्छिक कंपन, 3-अक्ष
प्रभाव हाफ साइन वेव, 40 ग्राम/11 एमएस, प्रभाव दिशा एक्स एक्सिस, 3 बार 500 ग्राम@1 मि.मी
प्रमाणन ROHS2.0/पहुंच
औद्योगिक अनुप्रयोग

iSE1212 इन्फ्रारेड इमेजिंग मॉड्यूल का व्यापक रूप से औद्योगिक विजन, अग्निशमन और बचाव, सुरक्षा निगरानी, ​​आउटडोर अवलोकन, मशीन विजन, उपभोक्ता इलेक्ट्रॉनिक्स और बहुत कुछ में उपयोग किया जाता है।

हमारे फायदे
  • उच्च संवेदनशीलता और उत्कृष्ट प्रदर्शन:इन्फ्रारेड उद्योग में विश्व-अग्रणी प्रौद्योगिकी
  • विभिन्न इन्फ्रारेड डिटेक्टर उपलब्ध हैं:विभिन्न स्वरूपों और पिक्सेल आकारों में अनकूल्ड और कूल्ड दोनों आईआर डिटेक्टर
  • तेजी से वितरण सुनिश्चित करने के लिए बड़े पैमाने पर उत्पादन:लाखों डिटेक्टरों तक की वार्षिक उत्पादन क्षमता वाली तीन उत्पादन लाइनें
अक्सर पूछे जाने वाले प्रश्नों
इन्फ्रारेड थर्मोग्राफी क्या है?
थर्मोग्राफी वस्तु की सतह के तापमान का पता लगाने के आधार पर गैर-आक्रामक निदान पद्धति की एक नई और प्रभावी तकनीक है। किसी वस्तु से उत्सर्जित अवरक्त (आईआर) विकिरण को तापमान वितरण मानचित्र के रूप में दर्ज और देखा जाता है।
इन्फ्रारेड थर्मोग्राफी का उपयोग किस लिए किया जा सकता है?
इन्फ्रारेड थर्मल इमेज का उपयोग घर का निरीक्षण करने, संरचनात्मक दोष, विद्युत दोष, यांत्रिक दोष, लोगों और जानवरों में शारीरिक परिवर्तन और बहुत कुछ निर्धारित करने के लिए किया जा सकता है।
इन्फ्रारेड थर्मोग्राफी के क्या फायदे हैं?
गैर-विनाशकारी परीक्षण के लिए, परीक्षण करना आसान है और बिना किसी क्षति के त्वरित प्रतिक्रिया मिलती है, जिसके परिणामस्वरूप लागत बचत होती है, कार्य कुशलता बढ़ती है, जनशक्ति और उपकरण मूल्यह्रास कम होता है। मेडिकल थर्मोग्राफी के लिए, यह मानव शरीर में छिपी समस्याओं का पता लगाने में बहुत कुशल है, विकिरण और दर्द के बिना 100% सुरक्षित है, जो प्रारंभिक स्वास्थ्य जांच के लिए एक आदर्श उपकरण है।
