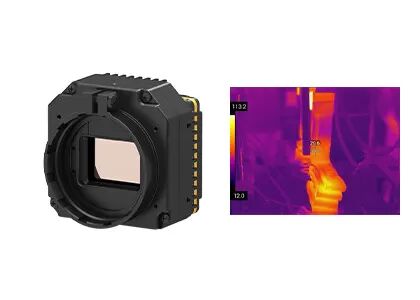

रेडियोमेट्रिक वीओएक्स थर्मल कैमरा मॉड्यूल अनकूल्ड 640X512 / 12μm
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xसंकल्प | 640x512 / 12μm | नेटडी | 30mK |
---|---|---|---|
वर्णक्रमीय श्रेणी | 8~14μm | आकार | 44.5x44.5x33.6 मिमी |
हाई लाइट | रेडियोमेट्रिक थर्मल कैमरा मॉड्यूल,VOx थर्मल कैमरा मॉड्यूल,VOx मॉड्यूल |
640x512 / 12μm थर्मल सेंसर के साथ PLUG612R LWIR अनकूल्ड थर्मल इमेजिंग कैमरा मॉड्यूल
PLUG612R थर्मल इमेजिंग मॉड्यूल रेडियोमेट्रिक-सक्षम है और इसमें अवरक्त गैर-संपर्क तापमान माप फ़ंक्शन उपलब्ध है।यह लक्ष्य क्षेत्र और गर्मी वितरण की थर्मल छवियों को जल्दी से प्राप्त करने के लिए 640x512 / 12μm बिना ठंडा थर्मल इन्फ्रारेड डिटेक्टर को एकीकृत करता है।
PLUG612R बिना कूल्ड LWIR इन्फ्रारेड कैमरा मॉड्यूल तेज और स्पष्ट थर्मल छवि गुणवत्ता पैदा करता है।यह बिना ठंडा किया हुआ इन्फ्रारेड थर्मल इमेजिंग मॉड्यूल औद्योगिक थर्मल इमेजिंग और तापमान माप के क्षेत्र में लागू होता है।इसकी तापमान सीमा अनुकूलन योग्य है, जो औद्योगिक थर्मोग्राफी की विशिष्ट आवश्यकताओं को पूरा कर सकती है।
ग्लोबल सेंसर टेक्नोलॉजी इन्फ्रारेड थर्मल डिटेक्टरों और थर्मल कैमरा कोर के डिजाइन, निर्माण, बिक्री और विपणन में माहिर है।हम अपने ग्राहकों को विभिन्न प्रकार के इन्फ्रारेड थर्मल इमेजिंग समाधान प्रदान कर सकते हैं जो माध्यमिक विकास समय को कम करते हैं और ग्राहकों के लिए लागत को बहुत कम करते हैं।
- डिटेक्टर प्रकार: अनकूल्ड माइक्रोबोलोमीटर
- डिटेक्टर सामग्री: वैनेडियम ऑक्साइड
- NETD<30mk, उच्च संवेदनशीलता
- स्थिर प्रदर्शन
- मजबूत पर्यावरण अनुकूलता
आदर्श | PLUG612R |
आईआर डिटेक्टर प्रदर्शन | |
संकल्प | 640x512 |
पिक्सेल पिच | 12μm |
वर्णक्रमीय श्रेणी | 8~14μm |
नेटडी | <30mk |
मूर्ति प्रोद्योगिकी | |
फ्रेम रेट | 25 हर्ट्ज / 30 हर्ट्ज |
स्टार्टअप का समय | <10s |
एनालॉग वीडियो | पाल/एनटीएससी |
डिजिटल वीडियो | Y16/YUV/BT656/LVDS |
विस्तार घटक | यूएसबी/कैमरलिंक |
डिमिंग मोड | रैखिक/हिस्टोग्राम/मिश्रित |
डिजिटल ज़ूम | 1 ~ 8X निरंतर ज़ूम, चरण आकार 1/8 |
छवि प्रदर्शन | काला गर्म/सफेद गर्म/छद्म रंग |
छवि दिशा | क्षैतिज/लंबवत/विकर्ण रूप से पलटें |
छवि एल्गोरिदम | एनयूसी/एजीसी/आईडीई |
विद्युत विशिष्टता | |
मानक बाहरी इंटरफ़ेस | 50pin_HRS इंटरफ़ेस |
संचार मोड | RS232-TTL, 115200bps |
वोल्टेज आपूर्ति | 4~6वी |
तापमान माप | |
तापमान सीमा संचालित करना | -10 डिग्री सेल्सियस ~ 50 डिग्री सेल्सियस |
तापमान की रेंज | -20 डिग्री सेल्सियस ~ 150 डिग्री सेल्सियस, 100 डिग्री सेल्सियस ~ 550 डिग्री सेल्सियस |
तापमान सटीकता | ± 2 डिग्री सेल्सियस या ± 2% (अधिकतम मान लें) |
एसडीके | एआरएम/विंडोज/लिनक्स एसडीके, फुल स्क्रीन थर्मोग्राफी |
भौतिक विशेषताएं | |
आयाम (मिमी) | 44.5x44.5x36.6 |
वज़न | 85g |
पर्यावरण अनुकूलन | |
प्रचालन तापमान | -40°C ~ +70°C |
भंडारण तापमान | -45°C ~ +85°C |
नमी | 5% ~ 95%, गैर-संघनक |
कंपन | यादृच्छिक कंपन 5.35grms, 3 अक्ष |
झटका | हाफ-साइन वेव, 40g/11ms, 3 एक्सिस 6 दिशा |
प्रकाशिकी | |
वैकल्पिक लेंस | फिक्स्ड फोकस एथर्मल: 13mm/19mm/24mm |
PLUG612R थर्मल सेंसर मॉड्यूल का व्यापक रूप से इलेक्ट्रिक पावर इंस्पेक्शन, मशीन विजन, बिल्डिंग एचवीएसी सिक्योरिटी एंड मॉनिटरिंग, आउटडोर, फायरफाइटिंग एंड रेस्क्यू, लॉ एनफोर्समेंट एंड रेस्क्यू, एडीएएस, यूएवी पेलोड आदि में उपयोग किया जाता है।
1. अनकूल्ड फोकल प्लेन ऐरे माइक्रोबोलोमीटर कैसे काम करता है?
इन्फ्रारेड रेडिएंट थर्मल इफेक्ट के सिद्धांत का उपयोग करके, अनकूल्ड इन्फ्रारेड डिटेक्टर इन्फ्रारेड विकिरण ऊर्जा को इन्फ्रारेड अवशोषण सामग्री के साथ गर्मी ऊर्जा में परिवर्तित करता है, ताकि संवेदनशील सामग्री का तापमान बढ़ सके।फिर, संवेदनशील सामग्री का एक निश्चित भौतिक पैरामीटर तदनुसार बदल जाता है और वस्तु का पता लगाने के लिए डिज़ाइन किए गए एक निश्चित रूपांतरण तंत्र के माध्यम से विद्युत संकेत या दृश्य प्रकाश संकेत में परिवर्तित हो जाता है।
2. बिना कूल्ड इंफ्रारेड डिटेक्टर का क्या फायदा है?
बिना कूल्ड इंफ्रारेड फोकल प्लेन डिटेक्टर को इंटीग्रेटेड देवर कूलर असेंबली (IDCA) डिवाइस की जरूरत नहीं होती है और यह कमरे के तापमान पर काम कर सकता है।इसमें तेज शुरुआत, कम बिजली की खपत, छोटे आकार, हल्के वजन, लंबे जीवन, कम लागत आदि के फायदे हैं।हालांकि बिना कूल्ड इंफ्रारेड फोकल प्लेन डिटेक्टर की संवेदनशीलता कूल्ड इंफ्रारेड डिटेक्टरों की तरह अच्छी नहीं है, विकास के वर्षों के बाद, इसकी लागत प्रदर्शन स्पष्ट रूप से कूल्ड डिटेक्टर की तुलना में बेहतर रहा है, जिसमें व्यापक अनुप्रयोग संभावना है।
