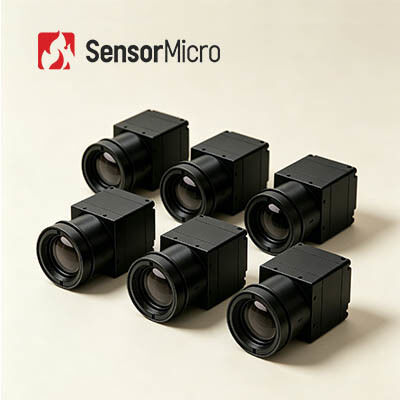

iSE सीरीज स्थिर प्रदर्शन 640x512 रिज़ॉल्यूशन 12μm पिक्सेल पिच अनकूल्ड थर्मल कैमरा मॉड्यूल

  • iSE Series Stable Performance 640x512 Resolution 12μm Pixel Pitch Uncooled Thermal Camera Module
उत्पत्ति के प्लेस चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या iSE612
न्यूनतम आदेश मात्रा एक टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
डिजिटल फ़्रेम दर 50 हर्ट्ज विशिष्ट NETD ≤20mK
वर्णक्रमीय श्रेणी 8~14μm संकल्प 640x512 / 12μm
डिजिटल ज़ूम 1X/2X/4X/8X वोल्टेज आपूर्ति 2.7V~5.3V
प्रमुखता देना

400x300 इन्फ्रारेड कैमरा कोर

,

अनकूल्ड थर्मल कैमरा मॉड्यूल

,

17μm इन्फ्रारेड कैमरा कोर
एक संदेश छोड़ें
उत्पाद विवरण
आईएसई सीरीज इन्फ्रारेड कैमरा कोर अनकूल्ड थर्मल कैमरा मॉड्यूल 640x512/12μm
उत्पाद का अवलोकन

iSE612 iSE श्रृंखला का एक अनकूल्ड थर्मल आईआर कैमरा मॉड्यूल है जिसमें 640x512/12μm अनकूल्ड इन्फ्रारेड डिटेक्टर, व्यापक ऑप्टिकल घटक, पेशेवर सिग्नल प्रोसेसिंग सर्किट शामिल हैं,और उन्नत छवि प्रसंस्करण एल्गोरिदम।

सुचारू इमेजिंग, स्थिर संचालन और अनुकूल लागत प्रदर्शन की विशेषता है, iSE612 थर्मल कैमरा कोर स्व-स्वतंत्र ApexCore 640×512 12μm सिरेमिक-पैकेजिंग थर्मल डिटेक्टर से लैस है।उत्कृष्ट सेंसर प्रदर्शन कम शोर थर्मल छवियों लाता है, और NETD≤20mK उत्कृष्ट तापमान भेद क्षमता को दर्शाता है।

प्रमुख विशेषताएं
  • चिकनी, स्थिर और उच्च लागत प्रभावी:ऑपरेशन के दौरान कोई शटर कैलिब्रेशन की आवश्यकता नहीं है, जिससे छवि कांपना समाप्त हो जाता है। उच्च लागत प्रभावी एपेक्सकोर सिरेमिक-पैकेजिंग डिटेक्टर का उपयोग करता है जिसमें NETD≤20mK है
  • कॉम्पैक्ट और हल्का वजनःआयाम 25.4×25.4×22.7 मिमी के रूप में छोटे हैं, नंगे कोर वजन ≤26±1.5 ग्राम है। अंतरिक्ष-बचत संरचनात्मक डिजाइन लचीले सिस्टम एकीकरण की अनुमति देता है
  • रिच फीचर सेटःसुपर-रिज़ॉल्यूशन एल्गोरिदम, पिक्चर-इन-पिक्चर, अनुकूलन योग्य ओएसडी, स्लीप मोड, एक-क्लिक कैलिब्रेशन और विभिन्न माइक्रो ओएलईडी डिस्प्ले के साथ संगतता का समर्थन करता है
  • लचीला समावेशनआसान द्वितीयक विकास और प्रणाली अनुकूलन के लिए कई ऑप्टिकल लेंस और विस्तार घटकों के साथ संगत
तकनीकी विनिर्देश
मॉडल iSE612
आईआर डिटेक्टर सूचक
संवेदनशील सामग्री VOx
संकल्प 640×512
पिक्सेल आकार 12μm
स्पेक्ट्रल प्रतिक्रिया 8μm ~ 14μm
विशिष्ट NETD

≤20mK
छवि प्रसंस्करण
डिजिटल फ्रेम दर 50Hz
प्रारंभ समय 6s
डिजिटल वीडियो YUV420/YUV422/RGB888/RAW
छवि एल्गोरिथ्म NUC/DRC/DNS/DDE/SFFC
शटर रहित समर्थित
छवि प्रदर्शन 10 प्रकार (व्हाइट हॉट/लावा/आयरन रेड/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो1/रेनबो2/टिंट/ब्लैक हॉट)
छवि दिशा क्षैतिज/ऊर्ध्वाधर/विघात
डिजिटल ज़ूम 1x/2x/4x/8x
मुआवजा मोड मैनुअल
विद्युत
मानक बाहरी इंटरफ़ेस 50पिन: BP040SB-50-0114-B-R0
संचार इंटरफ़ेस टीटीएल-232/यूएसबी2.0
डिजिटल वीडियो इंटरफ़ेस DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE
विस्तार घटक USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
विद्युत इंटरफेस
आपूर्ति वोल्टेज 2.7V~5.3V
सामान्य बिजली की खपत 0.8W@50Hz@23±3°C
मैकेनिकल/लेंस
नंगे कोर का आकार 25.4×25.4×22.7 मिमी φ36×24.3 मिमी
नंगे नाभिक का भार 26±1.5 ग्राम 28±1.5 ग्राम
ऑप्टिकल लेंस फिक्स्ड फोकस एथर्मल: 4.8/9.1/13/19 मिमी
  • फिक्स्ड फोकस एथर्मलः 25/35/50/70/100 मिमी
  • मैनुअल फोकस: 25/35/50 मिमी
  • मोटरित लेंस: 75/100/150 मिमी
  • निरंतर ज़ूम: 15~75/20~100/28~90/30~150/30~180/25~225 मिमी
प्रभाव आधा साइन तरंग, 40g/11ms, प्रभाव दिशा X अक्ष, 3 बार 1500g@0.4ms
कंपन

5.35g, यादृच्छिक कंपन, 3-अक्ष
शटर घटक वैकल्पिक
पर्यावरण के अनुकूल
ऑपरेटिंग तापमान -40°C~+70°C
भंडारण तापमान -45°C~+85°C
आर्द्रता 5%~95%, गैर-संक्षेपण
प्रमाणन ROHS2.0/REACH
औद्योगिक अनुप्रयोग
  • औद्योगिक दृष्टि
  • अग्निशमन और बचाव
  • सुरक्षा निगरानी
  • बाहरी अवलोकन
  • मशीन विजन
  • उपभोक्ता इलेक्ट्रॉनिक्स
कंपनी की क्षमता
  • उच्च संवेदनशीलता और उत्कृष्ट प्रदर्शन
  • अवरक्त उद्योग में विश्व में अग्रणी प्रौद्योगिकी
  • विभिन्न इन्फ्रारेड डिटेक्टर उपलब्ध हैं - विभिन्न प्रारूपों और पिक्सेल आकारों में दोनों अनकूल्ड और कूल्ड आईआर डिटेक्टर
  • तेजी से वितरण सुनिश्चित करने के लिए बड़े पैमाने पर उत्पादन - लाखों डिटेक्टरों तक की वार्षिक उत्पादन क्षमता वाली तीन उत्पादन लाइनें
अक्सर पूछे जाने वाले प्रश्न
अनकूल्ड फोकल प्लेन एरे माइक्रोबोलोमीटर कैसे काम करता है?
अवरक्त विकिरण थर्मल प्रभाव के सिद्धांत का उपयोग करके, अनकूल्ड अवरक्त डिटेक्टर अवरक्त विकिरण ऊर्जा को अवरक्त अवशोषण सामग्री के साथ गर्मी ऊर्जा में परिवर्तित करता है,ताकि संवेदनशील सामग्री का तापमान बढ़े. तो, a certain physical parameter of the sensitive material changes accordingly and converts into electrical signal or visible light signal through a certain conversion mechanism designed to realize the detection of the object.
अनकूल्ड इन्फ्रारेड डिटेक्टर का क्या फायदा है?
अनकूल्ड इन्फ्रारेड फोकल प्लेन डिटेक्टर को इंटीग्रेटेड देवर कूलर असेंबली (IDCA) डिवाइस की आवश्यकता नहीं है और कमरे के तापमान पर काम कर सकता है। इसमें तेजी से शुरू होने, कम बिजली की खपत,छोटा आकार, हल्के वजन, लंबे जीवनकाल, कम लागत आदि। हालांकि अनकूल्ड अवरक्त फोकल प्लेन डिटेक्टर की संवेदनशीलता ठंडा अवरक्त डिटेक्टर की तरह अच्छी नहीं है, विकास के वर्षों के बाद,इसकी लागत प्रदर्शन स्पष्ट रूप से ठंडा डिटेक्टर की तुलना में बेहतर रहा है, जिसका व्यापक अनुप्रयोग की संभावना है।
