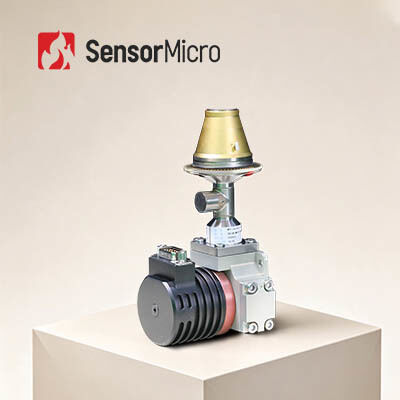

1280x1024 12µm 18mK कूल्ड इन्फ्रारेड डिटेक्टर इंटीग्रेटेड ड्यूअर कूलर असेंबली MWIR डिटेक्टर
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | सी1212एम |
| न्यूनतम आदेश मात्रा | एक टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| संकल्प | 1280x1024/12μm | नेटडी | 18एमके(एफ2/एफ4) |
|---|---|---|---|
| वर्णक्रमीय श्रेणी | 3.7~4.8μm मेगावाट | अधिकतम. फ्रेम रेट | 100हर्ट्ज |
| प्रमुखता देना | एचजीसीडीटीई कूल्ड आईआर डिटेक्टर,1280x1024 कूल्ड आईआर डिटेक्टर,जीएसटी कूल्ड आईआर डिटेक्टर |
||
उत्पाद विवरण
उत्पाद अवलोकन
HgCdTe कूल्ड MWIR 1280×1024 12 µm इन्फ्रारेड डिटेक्टर इंटीग्रेटेड ड्यूअर कूलर असेंबली
C1212M इंटीग्रेटेड ड्यूअर कूलर असेंबली एक कॉम्पैक्ट, कम-पावर पैकेज में उच्च-रिज़ॉल्यूशन, लंबी दूरी की पहचान प्रदर्शन प्रदान करती है। HgCdTe (MCT) कूल्ड इन्फ्रारेड डिटेक्टर तकनीक पर निर्मित, यह सबसे अधिक मांग वाले थर्मल इमेजिंग अनुप्रयोगों के लिए असाधारण संवेदनशीलता प्रदान करती है।
149 × 58.5 × 71 मिमी मापने और 600 ग्राम से कम वजन वाले C1212M को मांग वाले परिनियोजन परिदृश्यों के लिए इंजीनियर किया गया है। इसका कॉम्पैक्ट आकार और कम बिजली की खपत इसे हैंडहेल्ड थर्मल इमेजर, पेलोड और अन्य सिस्टम के लिए एक आदर्श विकल्प बनाती है जिन्हें कम SWaP (आकार, वजन और शक्ति) समाधान में बेहतर प्रदर्शन और उच्च रिज़ॉल्यूशन की आवश्यकता होती है।
मुख्य विशेषताएं
मेगापिक्सेल रिज़ॉल्यूशन, संवेदनशील पहचान
- 1280 × 1024 मेगापिक्सेल रिज़ॉल्यूशन एक विस्तृत दृश्य क्षेत्र के लिए
- मुख्यधारा का पिक्सेल आकार उच्च स्थानिक रिज़ॉल्यूशन और लंबी पहचान सीमा प्रदान करता है
तेज छवि गुणवत्ता
- ≥ 99.5% प्रभावी पिक्सेल दर के साथ उत्कृष्ट छवि एकरूपता
- सटीक लक्ष्य पहचान के लिए उच्च संवेदनशीलता
उच्च बहुमुखी प्रतिभा, विश्वसनीय आपूर्ति
- अनुकूलन योग्य F-संख्या
- बड़े पैमाने पर उत्पादन में सुसंगत गुणवत्ता
उत्पाद विनिर्देश
| मॉडल | C1212M | |
| संवेदनशील सामग्री | MCT | |
| रिज़ॉल्यूशन | 1280 × 1024 | |
| पिक्सेल आकार | 12 µm | |
| स्पेक्ट्रल प्रतिक्रिया | 3.7 µm ± 0.2 µm ～ 4.8 µm ± 0.2 µm | |
| कार्य मोड | स्नैपशॉट; ITR/IWR एकीकरण मोड; विंडोज मोड; एंटी-ब्लूमिंग | |
| चार्ज क्षमता | 6.75 Me⁻ / 4.8 Me⁻ (ITR); 5.25 Me⁻ / 3.3 Me⁻ (IWR) | |
| गतिशील रेंज | ITR मोड ≥ 80 dB; IWR मोड ≥ 76 dB | |
| आउटपुट चैनल | 4 या 8 चैनल; प्रति आउटपुट 20 मेगाहर्ट्ज तक | |
| अधिकतम फ्रेम दर | 100 हर्ट्ज | |
| विशिष्ट NETD | 18 mK (F2/F4) | |
| प्रभावी पिक्सेल दर | ≥ 99.5% | |
| प्रतिक्रिया गैर-एकरूपता | ≤ 8% | |
| विन्यास योग्य क्रायोकूलर | RS058F | LS734 |
| क्रायोकूलर प्रकार | रोटरी स्टर्लिंग क्रायोकूलर | लीनियर स्टर्लिंग क्रायोकूलर |
| स्थिर बिजली की खपत (23℃) | ≤ 7 W | ≤ 10 W |
| अधिकतम बिजली की खपत (71℃) | ≤ 17 W | ≤ 45 W |
| बिजली की आपूर्ति | 24 V DC | 24 V DC |
| कूलिंग समय (23℃) | ≤ 6 मिनट | ≤ 4 मिनट |
| अधिकतम आकार (मिमी) | 149 × 58.5 × 71 | कंप्रेसर φ46 × 122; ड्यूअर φ55 × 119 |
| वजन (ग्राम) | ≤ 600 | ≤ 1200 |
| ऑपरेटिंग तापमान | -45℃ ～ +71℃ | |
औद्योगिक अनुप्रयोग
C1212M MWIR क्रायोजेनिक रूप से कूल्ड इन्फ्रारेड डिटेक्टर का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है, जिसमें गैर-विनाशकारी परीक्षण (NDT), पर्यावरण निगरानी, लंबी दूरी की निगरानी और वैज्ञानिक अनुसंधान शामिल हैं।
हमारे फायदे
उत्पाद प्रारूपों की एक विस्तृत श्रृंखला - जिसमें इन्फ्रारेड डिटेक्टर, कैमरा कोर और मॉड्यूल शामिल हैं - विविध एकीकरण आवश्यकताओं को पूरा करने के लिए।
समृद्ध उत्पाद विविधता
कई सरणी रिज़ॉल्यूशन, पिक्सेल आकार, वेवबैंड और लेंस विकल्प विविध अनुप्रयोगों के लिए अधिक लचीलापन प्रदान करते हैं।
उत्कृष्ट प्रदर्शन
स्पष्ट इमेजिंग, कॉम्पैक्ट आकार, कम बिजली की खपत, उच्च संवेदनशीलता और मजबूत विश्वसनीयता - विभिन्न पर्यावरणीय चुनौतियों के तहत प्रदर्शन करने के लिए डिज़ाइन किया गया।
आसान एकीकरण
कई इंटरफ़ेस विकल्प एकीकरण को सीधा बनाते हैं और कई अनुप्रयोग क्षेत्रों में तेजी से विकास को सक्षम करते हैं।
अक्सर पूछे जाने वाले प्रश्न
1. कम रोशनी, सक्रिय आईआर और थर्मल इमेजिंग में क्या अंतर है?
कम रोशनी वाली इमेजिंग के लिए प्राकृतिक प्रकाश की आवश्यकता होती है और यह एक छवि इंटेंसिफायर के माध्यम से एक कमजोर प्राकृतिक-प्रकाश छवि को एक उन्नत इलेक्ट्रॉनिक छवि में बदल देती है। सक्रिय आईआर सक्रिय रूप से अवरक्त प्रकाश उत्सर्जित करता है और लक्ष्य द्वारा परावर्तित अवरक्त किरण पर निर्भर करता है, जिसके परिणामस्वरूप बहुत खराब छिपाव होता है। थर्मल इमेजिंग के लिए किसी भी प्रकाश की आवश्यकता नहीं होती है - यह एक निष्क्रिय अवरक्त नाइट विजन तकनीक है जो लक्ष्यों और दृश्य के बीच, या किसी वस्तु के विभिन्न भागों के बीच अवरक्त विकिरण में अंतर का पता लगाती है। यह आसपास की प्रकाश स्थितियों में परिवर्तन से प्रभावित नहीं होता है, और रात में या कोहरे, बारिश और अन्य कठोर वातावरण में भी प्रदर्शन करता है।
2. क्या आप थर्मल इमेजिंग को ब्लॉक कर सकते हैं?
अधिकांश मामलों में, आप नहीं कर सकते। हालांकि, अवरक्त किरणें दीवारों में प्रवेश नहीं कर सकती हैं, और कांच आईआर को ब्लॉक कर सकता है। इसलिए यदि आप पता नहीं लगाना चाहते हैं, तो आप थर्मल इमेजिंग को ब्लॉक करने के लिए कांच या दीवारों के पीछे छिप सकते हैं।
