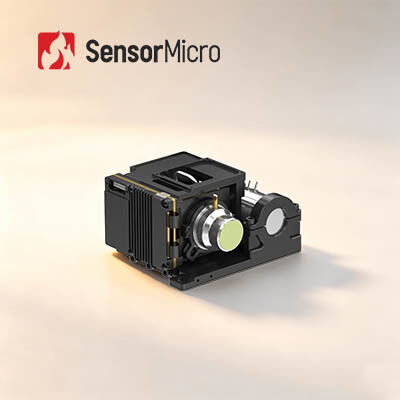

उच्च संवेदनशीलता 1024×768 रिज़ॉल्यूशन 10μm पिक्सेल पिच थर्मल कैमरा कोर कूल्ड कैमरा मॉड्यूल
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | गेविन GC1010HMG |
| न्यूनतम आदेश मात्रा | एक टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| संकल्प | 1024 × 768 | पिक्सेल पिच | 10सुक्ष्ममापी |
|---|---|---|---|
| नेटडी | 20mK(F2); 25एमके(एफ4) | वर्णक्रमीय श्रेणी | 3.7~4.8μm मेगावाट |
| कॉम्पैक्ट आकार | 87×94×54.5मिमी | वज़न | ≤460 ग्राम |
| प्रमुखता देना | 640x512 थर्मल कैमरा कोर,RS058 थर्मल कैमरा कोर,900g कूल्ड कैमरा मॉड्यूल: |
||
उत्पाद विवरण
उच्च संवेदनशीलता थर्मल कैमरा कोर ठंडा कैमरा मॉड्यूल 1024×768 / 10μm
उत्पाद का अवलोकन
GAVIN GC1010HMG इन्फ्रारेड कैमरा कोर एक 1024×768/10μm HOT MWIR ठंडा इन्फ्रारेड डिटेक्टर को एकीकृत करता है, जो GAVIN GC615HMG की तुलना में एक बड़ा सरणी और छोटे पिक्सेल प्रदान करता है,परिणामी अधिक बारीक विवरण के साथ स्पष्ट छवि. अगली पीढ़ी के इमेज प्रोसेसिंग एल्गोरिदम के साथ संयुक्त, यह स्थिर, उच्च गुणवत्ता वाली छवियां प्रदान करता है, जबकि HOT तकनीक छोटे और हल्के डिजाइन के साथ अगले स्तर के SWaP अनुकूलन को सक्षम करती है,और कम बिजली की खपत.
एक अग्रणी थर्मल इमेजिंग मॉड्यूल निर्माता के रूप में, हम ग्राहकों को परिपक्व एकीकरण समाधान की एक विस्तृत विविधता प्रदान करते हैं।यह उनके लिए माध्यमिक विकास करने और स्वतंत्र अनुसंधान और विकास के समय को कम करने के लिए सुविधाजनक है.
मुख्य विशेषताएं
- बड़े एफपीए और छोटे पिक्सेल आकार के साथ बेहतर गुणवत्ता
- 1024×768/10μm बड़े प्रारूप के HOT MWIR ठंडा इन्फ्रारेड डिटेक्टर के आधार पर विकसित, स्पष्ट चित्र और व्यापक दृश्य क्षेत्र प्रदान करता है
- अगली पीढ़ी के छवि प्रसंस्करण एल्गोरिदम से लैस, जिसमें डीआरसी, 2 डी / 3 डी शोर में कमी, और बेहतर छवि गुणवत्ता के लिए ईई किनारे में वृद्धि शामिल है
- छोटे 10μm पिक्सेल आकार उच्च स्थानिक संकल्प और बेहतर संकेत-शोर अनुपात प्रदान करता है
- HOT प्रौद्योगिकी द्वारा अग्रणी SWaP अनुकूलन
- 150K उच्च तापमान संचालन का समर्थन करता है, ठंडा होने का समय ≤ 4min
- कॉम्पैक्ट आकारः 87×94×54.5 मिमी, हल्का वजनः 460 ग्राम
- समृद्ध इंटरफ़ेस, आसान एकीकरण
- CameraLink/USB3.0/GigE/HDMI/SDI/MIPI/फाइबर ऑप्टिक इंटरफेस का समर्थन करता है
- लचीला RAW/YUV छवि आउटपुट
उत्पाद विनिर्देश
| मॉडल | GAVIN GC1010HMG HOT MWIR ठंडा इन्फ्रारेड कैमरा कोर |
| संकल्प | 1024×768 |
| पिक्सेल आकार | 10μm |
| स्पेक्ट्रल प्रतिक्रिया | 3.7μm±0.2μm ∙4.8μm±0.2μm |
| IR डिटेक्टर NETD ((23°C) | 20mK ((F2) 25mK ((F4) |
| फ्रेम दर | 50Hz |
| डिजिटल ज़ूम | 1× से 8× निरंतर डिजिटल ज़ूम |
| छवि दिशा | क्षैतिज/ऊर्ध्वाधर/व्याकरणीय फ्लिप |
| छवि एल्गोरिथ्म | डीआरसी, 2 डी/3 डी छवि शोर में कमी, ईई |
| एनालॉग वीडियो | PAL/NTSC |
| डिजिटल वीडियो | मानक: डीवीपी/एलवीडीएस/यूएसबी2.0 विकल्पः कैमरालिंक/यूएसबी3.0/जीआईजीई/एसडीआई/एचडीएमआई/एमआईपीआई/एकल मोड ऑप्टिकल फाइबर/मल्टी-मोड ऑप्टिकल फाइबर |
| बाहरी सिंक | मानकः LV-TTL विकल्पः RS422/LVDS |
| संचार | मानकः USB2.0/LV-TTL विकल्पः RS422/CAN/USB3.0/GigE |
| विद्युत आपूर्ति | 12V±1V |
| स्थिर बिजली की खपत ((23°C) | ≤8W |
| ठंडा होने का समय ((23°C) | ≤4 मिनट |
| आकार ((मिमी) | 87×94×545 |
| वजन ((g) | ≤460 |
| ऑपरेटिंग तापमान | -40°C~+71°C |
| लेंस विकल्प | फिक्स्ड फोकसः 25 मिमी/एफ2 |
औद्योगिक अनुप्रयोग
गैविन जीसी1010एचएमजी थर्मल इन्फ्रारेड कैमरा मॉड्यूल का उपयोग एनडीटी, पर्यावरण निगरानी, लंबी दूरी की निगरानी, वैज्ञानिक अनुसंधान आदि जैसे कई क्षेत्रों में व्यापक रूप से किया जाता है।
हमारे फायदे
- उच्च संवेदनशीलता और उत्कृष्ट प्रदर्शन
- अवरक्त उद्योग में विश्व में अग्रणी प्रौद्योगिकी
- विभिन्न इन्फ्रारेड डिटेक्टर उपलब्ध
- अलग-अलग प्रारूपों और पिक्सेल आकारों में अनकूल्ड और कूल्ड दोनों आईआर डिटेक्टर
- तेजी से वितरण सुनिश्चित करने के लिए बड़े पैमाने पर उत्पादन
- लाखों डिटेक्टरों तक की वार्षिक उत्पादन क्षमता वाली तीन उत्पादन लाइनें
अक्सर पूछे जाने वाले प्रश्न
1इन्फ्रारेड डिटेक्टर/थर्मल इमेजिंग सेंसर क्या है?
अवरक्त तरंगों को मानव आंखों से नहीं देखा जा सकता है। Infrared detector / thermal imaging sensor is an optical-electrical device to react to infrared radiation and thermal energy and convert it into electrical signal and then output visible thermal images.
2डब्ल्यूएलपी क्या है?
डब्ल्यूएलपी (WLP) वेफर लेवल पैकेज को संदर्भित करता है। यह पूरी एमईएमएस वेफर पर सीधे उच्च वैक्यूम पैकेजिंग को पूरा करने की प्रक्रिया है, फिर एक एकल अवरक्त सेंसर बनाने के लिए लिखना और काटना।धातु पैकेज के साथ, सिरेमिक पैकेज, वे अनकूल्ड इन्फ्रारेड डिटेक्टरों के 3 मुख्य पैकेज प्रारूप हैं।
3डब्ल्यूएलपी का क्या फायदा है?
WLP IR डिटेक्टर विशेष रूप से उपभोक्ता इलेक्ट्रॉनिक्स बाजार में अवरक्त प्रौद्योगिकी के अनुप्रयोग में लघुकरण और कम लागत की आवश्यकता को पूरा करने के लिए डिज़ाइन किए गए हैं।हम अब उभरते बाजारों के अधिक नए अनुप्रयोगों को बढ़ावा देने के लिए विभिन्न प्रकार के WLP इन्फ्रारेड मॉड्यूल समाधान प्रदान कर रहे हैं.
