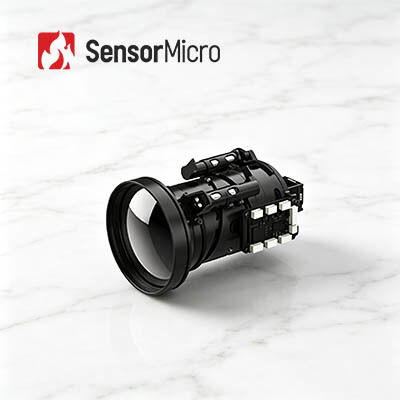

स्पष्ट थर्मल इमेजिंग के लिए 640x512 रिज़ॉल्यूशन और 12μm पिक्सेल आकार के साथ LWIR थर्मल कैमरा मॉड्यूल

  • LWIR Thermal Camera Module with 640x512 Resolution and 12μm Pixel Size for Clear Thermal Imaging
उत्पत्ति के प्लेस चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या iSE612
न्यूनतम आदेश मात्रा एक टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
विशिष्ट NETD ≤20mK डिजिटल फ़्रेम दर 50 हर्ट्ज
प्रकार अनकूल्ड कैमरा मॉड्यूल छवि एल्गोरिथ्म एनयूसी/डीआरसी/डीएनएस/डीडीई/एसएफएफसी
संकल्प 640x512 / 12μm विशिष्ट बिजली की खपत 0.8W@50Hz@23±3℃
प्रमुखता देना

थर्मल कैमरा मॉड्यूल 400x300

,

77g थर्मल कैमरा मॉड्यूल
एक संदेश छोड़ें
उत्पाद विवरण
स्पष्ट थर्मल इमेजिंग के साथ LWIR थर्मल कैमरा मॉड्यूल 640x512 / 12μm
स्पष्ट थर्मल इमेजिंग के साथ अनकूल्ड LWIR 640x512/12 μm इन्फ्रारेड कैमरा मॉड्यूल
iSE612 इन्फ्रारेड कोर स्थिर इमेजिंग क्षमता, किफायती लागत और आसान एकीकरण प्रदर्शन के साथ खड़ा है। 640×512 रिज़ॉल्यूशन और 12μm पिक्सेल आकार के साथ स्व-विकसित एपेक्सकोर सिरेमिक पैकेजिंग थर्मल सेंसर द्वारा संचालित, यह NETD≤20mK मानक के तहत बेहतर थर्मल डिटेक्शन सटीकता और कम शोर स्तर प्राप्त करता है।
शटर कैलिब्रेशन के बिना काम करते हुए, डिवाइस पूरी तरह से आंतरायिक फ्रेम हकलाना से बचाता है, अवलोकन के दौरान निरंतर और सुचारू थर्मल छवि आउटपुट रखता है।
इसकी लघु उपस्थिति स्थापना और लेआउट में प्रमुख लाभ लाती है। कॉम्पैक्ट माप और हल्का नंगे कोर वजन इसे विभिन्न उपकरणों की संकीर्ण जगह में पूरी तरह से फिट बनाता है। उचित स्थान-बचत संरचना डिजाइन सिस्टम असेंबली और समग्र लेआउट योजना के लचीलेपन में काफी सुधार करता है।
रिच बिल्ट-इन फ़ंक्शंस कई व्यावहारिक मोड जैसे सुपर-रिज़ॉल्यूशन ऑप्टिमाइज़ेशन, पिक्चर-इन-पिक्चर व्यूइंग और पावर-सेविंग स्लीप मोड को कवर करते हैं। यह लचीले ओएसडी संपादन और तीव्र एक-क्लिक अंशांकन का भी समर्थन करता है। विभिन्न डिस्प्ले स्क्रीन, ऑप्टिकल लेंस और विस्तारित सहायक उपकरण के साथ पूर्ण संगतता बाद के फ़ंक्शन विस्तार और अनुकूलित विकास की सुविधा प्रदान करती है, जो विविध बाजार अनुप्रयोग और उपकरण मिलान आवश्यकताओं को अच्छी तरह से पूरा करती है।
मुख्य विशेषताएं
चिकना, स्थिर और उच्च लागत प्रभावी
  • ऑपरेशन के दौरान किसी शटर कैलिब्रेशन की आवश्यकता नहीं होती है, जिससे पारंपरिक शटर-आधारित प्रणालियों में आम तौर पर होने वाली छवि हकलाहट समाप्त हो जाती है
  • उच्च लागत प्रभावी एपेक्सकोर सिरेमिक-पैकेजिंग डिटेक्टर, NETD≤20mK को अपनाता है
कॉम्पैक्ट और हल्का, एकीकरण के लिए लचीला
  • आयाम 25.4×25.4×22.7 मिमी जितना छोटा, नंगे कोर वजन ≤26±1.5 ग्राम
  • जगह बचाने वाला संरचनात्मक डिज़ाइन लचीले सिस्टम लेआउट और एकीकरण की अनुमति देता है
निर्बाध एकीकरण के लिए समृद्ध सुविधाएँ
  • सुपर-रिज़ॉल्यूशन एल्गोरिदम, पिक्चर-इन-पिक्चर, अनुकूलन योग्य ओएसडी, स्लीप मोड, वन-क्लिक कैलिब्रेशन और विभिन्न माइक्रो ओएलईडी डिस्प्ले के साथ संगतता का समर्थन करता है।
  • आसान माध्यमिक विकास और सिस्टम अनुकूलन के लिए कई ऑप्टिकल लेंस और एक्सटेंशन घटकों के साथ संगत
उत्पाद विशिष्टताएँ
नमूना iSE612
आईआर डिटेक्टर संकेतक
संवेदनशील सामग्री स्वर
संकल्प 640×512
पिक्सेल आकार 12μm
वर्णक्रमीय प्रतिक्रिया 8μm ~ 14μm
विशिष्ट NETD

≤20mK
मूर्ति प्रोद्योगिकी
डिजिटल फ़्रेम दर 50 हर्ट्ज
स्टार्टअप का समय 6s
डिजिटल वीडियो YUV420/YUV422/RGB888/RAW
छवि एल्गोरिथ्म एनयूसी/डीआरसी/डीएनएस/डीडीई/एसएफएफसी
शटर रहित का समर्थन किया
छवि प्रदर्शन 10 प्रकार (व्हाइट हॉट/लावा/आयरन रेड/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो1/रेनबो2/टिंट/ब्लैक हॉट)
छवि दिशा क्षैतिज/ऊर्ध्वाधर/विकर्ण
डिजिटल ज़ूम 1x/2x/4x/8x
मुआवज़ा मोड नियमावली
विद्युतीय
मानक बाहरी इंटरफ़ेस 50पिन: BP040SB-50-0114-B-R0
संचार इंटरफेस टीटीएल-232/यूएसबी2.0
डिजिटल वीडियो इंटरफ़ेस DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE
विस्तार घटक USB2.0/SDI/HDMI/GIGE/कैमरालिंक/VPC/MIPI-CSI-2LANE
विद्युत इंटरफ़ेस
वोल्टेज आपूर्ति 2.7V~5.3V
विशिष्ट बिजली की खपत 0.8W@50Hz@23±3℃
मैकेनिकल/लेंस
नंगे कोर आकार 25.4×25.4×22.7मिमी φ36×24.3मिमी
नंगे कोर वजन 26±1.5 ग्राम 28±1.5 ग्राम
ऑप्टिकल लेंस फिक्स्ड फोकस एथरमल: 4.8/9.1/13/19 मिमी
  • फिक्स्ड फोकस एथरमल: 25/35/50/70/100 मिमी
  • मैनुअल फोकस: 25/35/50 मिमी
  • मोटर चालित लेंस: 75/100/150 मिमी
  • सतत ज़ूम: 15~75/20~100/28~90/30~150/30~180/25~225 मिमी
प्रभाव हाफ साइन वेव, 40 ग्राम/11 एमएस, प्रभाव दिशा एक्स एक्सिस, 3 बार 1500g@0.4ms
कंपन

5.35 ग्राम, यादृच्छिक कंपन, 3-अक्ष
शटर घटक वैकल्पिक
पर्यावरण अनुकूलता
परिचालन तापमान -40℃~+70℃
भंडारण तापमान -45℃~+85℃
नमी 5%~95%, गैर-संघनक
प्रमाणन ROHS2.0/पहुंच
औद्योगिक अनुप्रयोग
iSE612 थर्मल कैमरा मॉड्यूल का व्यापक रूप से औद्योगिक विजन, अग्निशमन और बचाव, सुरक्षा निगरानी, ​​आउटडोर अवलोकन, मशीन विजन, उपभोक्ता इलेक्ट्रॉनिक्स आदि में उपयोग किया जाता है।
इन्फ्रारेड सेंसिंग में आपका विश्वसनीय भागीदार
गहन तकनीकी विशेषज्ञता
इन्फ्रारेड सेंसर प्रौद्योगिकी के अनुसंधान, विकास और अनुप्रयोग में कई वर्षों के अनुभव के साथ, हमने चिप डिजाइन, वेफर निर्माण, पैकेजिंग और परीक्षण के साथ-साथ सिस्टम एकीकरण में मजबूत क्षमताओं का निर्माण किया है। हमारी ठोस नींव हमें लगातार नवीन और विश्वसनीय उत्पाद प्रदान करने में सक्षम बनाती है जो बाजार की उभरती मांगों को पूरा करते हैं।
इन्फ्रारेड सेंसिंग में नवाचार और व्यावहारिक कार्यान्वयन पर ध्यान केंद्रित किया गया
हम थर्मल इमेजिंग में तकनीकी प्रगति लाने, एनईटीडी, एसडब्ल्यूएपी और ऑपरेटिंग तापमान में सीमाओं को लगातार आगे बढ़ाने के लिए प्रतिबद्ध हैं। हमारे उत्पाद सुरक्षा, औद्योगिक निगरानी, ​​इंटेलिजेंट सिस्टम और अन्य अनुप्रयोगों में लगातार अग्रणी हैं।
विविध उत्पाद पोर्टफोलियो
स्वतंत्र अनुसंधान एवं विकास और कई तकनीकी मार्गों द्वारा समर्थित, हम इन्फ्रारेड डिटेक्शन घटकों की एक विस्तृत श्रृंखला की पेशकश करते हैं - कूल्ड और अनकूल्ड दोनों - विभिन्न प्रकार के उद्योगों के लिए अनुरूप समाधान प्रदान करते हैं।
कठोर विश्वसनीयता सत्यापन गुणवत्ता आश्वासन सुनिश्चित करता है
एक मजबूत गुणवत्ता प्रबंधन प्रणाली द्वारा समर्थित, हमारे उत्पाद दीर्घकालिक स्थिरता और विश्वसनीयता सुनिश्चित करने के लिए पूरे उत्पादन के दौरान कई परीक्षण प्रक्रियाओं से गुजरते हैं।
व्यावसायिक तकनीकी सहायता और संयुक्त विकास सेवाएँ
हमारी इंजीनियरिंग टीम सिस्टम एकीकरण में तेजी लाने, दक्षता में सुधार करने और बाजार में आने के समय को कम करने के लिए ग्राहकों की अनुसंधान एवं विकास और उत्पाद टीमों के साथ मिलकर काम करती है। आपकी सफलता हमारा साझा मिशन है.
पूछे जाने वाले प्रश्न
1. अनकूल्ड और कूल्ड आईआर डिटेक्टरों के बीच क्या अंतर है?
वर्तमान में बाजार में दो प्रकार के इन्फ्रारेड थर्मल इमेजिंग सेंसर हैं, कूल्ड और अनकूल्ड।
अनकूल्ड आईआर डिटेक्टर परिवेश के तापमान पर काम करता है। यह सेमी-कंडक्टर उद्योग पर आधारित है और इस प्रकार इसे आमतौर पर छोटे आकार और कम लागत के साथ बड़ी मात्रा में बनाया जा सकता है। अनकूल्ड आईआर डिटेक्टरों का व्यापक रूप से पोर्टेबल/हैंडहेल्ड/मोबाइल उपकरणों में उपयोग किया जाता है।
कूल्ड आईआर डिटेक्टरों को एक इकाई में पैक किया जाता है जो उन्हें बेहद कम तापमान पर रखता है जिसे क्रायो कूलर द्वारा समर्थित किया जाएगा। वे अनकूल्ड सेंसरों की तुलना में बहुत बड़े, अधिक महंगे और कम विश्वसनीय हैं, मुख्य रूप से उनके लिए आवश्यक जटिल शीतलन प्रणालियों के कारण। हालाँकि, कूल्ड सिस्टम अविश्वसनीय रूप से संवेदनशील होते हैं और आमतौर पर लंबी दूरी के मिशन को प्राप्त करने के लिए लंबी फोकल लंबाई ऑप्टिक्स के साथ काम करते हैं।
