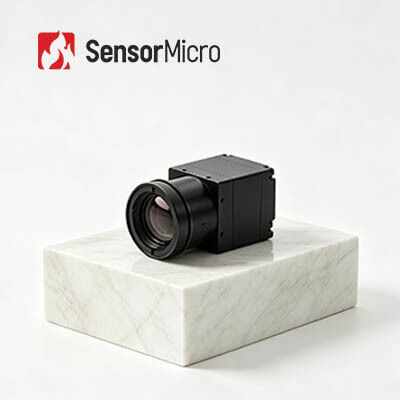

iSE612 स्पष्ट थर्मल इमेजिंग के लिए 640x512 रिज़ॉल्यूशन 12μm पिक्सेल आकार के साथ अनकूल्ड एलडब्ल्यूआईआर थर्मल कैमरा कोर

  • iSE612 Uncooled LWIR Thermal Camera Core with 640x512 Resolution 12μm Pixel Size for Clear Thermal Imaging
उत्पत्ति के प्लेस चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या iSE612
न्यूनतम आदेश मात्रा एक टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
प्रकार अनकूल्ड इन्फ्रारेड कोर संकल्प 640x512 / 12μm
विशिष्ट बिजली की खपत 0.8W@50Hz@23±3℃ नेटडी ≤20mK
वोल्टेज आपूर्ति 2.7V~5.3V संचार इंटरफेस टीटीएल-232/यूएसबी2.0
प्रमुखता देना

बिना कूल्ड LWIR कैमरा कोर

,

LWIR कैमरा कोर 640x512
एक संदेश छोड़ें
उत्पाद विवरण
iSE612 साफ थर्मल इमेजिंग के साथ अनकूल्ड LWIR थर्मल कैमरा कोर 640x512 12μm
उत्पाद का अवलोकन

iSE612 iSE श्रृंखला से एक uncooled IR थर्मल कैमरा कोर है। एक 640x512/12μm uncooled अवरक्त डिटेक्टर, व्यापक ऑप्टिकल घटकों, संकेत प्रसंस्करण सर्किट,और उन्नत छवि प्रसंस्करण एल्गोरिदम, यह थर्मल इमेजिंग कोर असाधारण छवि स्पष्टता और बेहतर प्रदर्शन प्रदान करता है।

औद्योगिक दृष्टि, अग्निशमन और बचाव, सुरक्षा निगरानी, बाहरी अवलोकन, मशीन दृष्टि और उपभोक्ता इलेक्ट्रॉनिक्स सहित बहुमुखी अनुप्रयोगों के लिए डिज़ाइन किया गया।

मुख्य विशेषताएं
  • चिकनी, स्थिर और उच्च लागत प्रभावी:ऑपरेशन के दौरान शटर कैलिब्रेशन की आवश्यकता नहीं होती है, पारंपरिक शटर आधारित प्रणालियों में आम छवियों के थरथराहट को समाप्त करता है।NETD≤20mK के साथ उच्च लागत प्रभावी ApexCore सिरेमिक-पैकेजिंग डिटेक्टर का उपयोग करता है.
  • कॉम्पैक्ट और हल्के, एकीकरण के लिए लचीलाःआयाम 25.4×25.4×22.7 मिमी के रूप में छोटे, नंगे कोर वजन ≤26±1.5g. अंतरिक्ष-बचत संरचनात्मक डिजाइन लचीला प्रणाली लेआउट और एकीकरण की अनुमति देता है।
  • निर्बाध एकीकरण के लिए समृद्ध विशेषताएंःसुपर-रिज़ॉल्यूशन एल्गोरिदम, पिक्चर-इन-पिक्चर, अनुकूलन योग्य ओएसडी, स्लीप मोड, एक-क्लिक कैलिब्रेशन और विभिन्न माइक्रो ओएलईडी डिस्प्ले के साथ संगतता का समर्थन करता है।आसान द्वितीयक विकास और प्रणाली अनुकूलन के लिए कई ऑप्टिकल लेंस और विस्तार घटकों के साथ संगत.
उत्पाद विनिर्देश
मॉडल iSE612
आईआर डिटेक्टर सूचक
संवेदनशील सामग्री VOx
संकल्प 640×512
पिक्सेल आकार 12μm
स्पेक्ट्रल प्रतिक्रिया 8μm ~ 14μm
विशिष्ट NETD

≤20mK
छवि प्रसंस्करण
डिजिटल फ्रेम दर 50Hz
प्रारंभ समय 6s
डिजिटल वीडियो YUV420/YUV422/RGB888/RAW
छवि एल्गोरिथ्म NUC/DRC/DNS/DDE/SFFC
शटर रहित समर्थित
छवि प्रदर्शन 10 प्रकार (व्हाइट हॉट/लावा/आयरन रेड/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो1/रेनबो2/टिंट/ब्लैक हॉट)
छवि दिशा क्षैतिज/ऊर्ध्वाधर/विघात
डिजिटल ज़ूम 1x/2x/4x/8x
मुआवजा मोड मैनुअल
विद्युत
मानक बाहरी इंटरफ़ेस 50पिन: BP040SB-50-0114-B-R0
संचार इंटरफ़ेस टीटीएल-232/यूएसबी2.0
डिजिटल वीडियो इंटरफ़ेस DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE
विस्तार घटक USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
विद्युत इंटरफेस
आपूर्ति वोल्टेज 2.7V~5.3V
सामान्य बिजली की खपत 0.8W@50Hz@23±3°C
मैकेनिकल/लेंस
नंगे कोर का आकार 25.4×25.4×22.7 मिमी φ36×24.3 मिमी
नंगे नाभिक का भार 26±1.5 ग्राम 28±1.5 ग्राम
ऑप्टिकल लेंस फिक्स्ड फोकस एथर्मल: 4.8/9.1/13/19 मिमी
  • फिक्स्ड फोकस एथर्मलः 25/35/50/70/100 मिमी
  • मैनुअल फोकस: 25/35/50 मिमी
  • मोटरित लेंस: 75/100/150 मिमी
  • निरंतर ज़ूम: 15~75/20~100/28~90/30~150/30~180/25~225 मिमी
प्रभाव आधा साइन तरंग, 40g/11ms, प्रभाव दिशा X अक्ष, 3 बार 1500g@0.4ms
कंपन

5.35g, यादृच्छिक कंपन, 3-अक्ष
शटर घटक वैकल्पिक
पर्यावरण के अनुकूल
ऑपरेटिंग तापमान -40°C~+70°C
भंडारण तापमान -45°C~+85°C
आर्द्रता 5%~95%, गैर-संक्षेपण
प्रमाणन ROHS2.0/REACH
औद्योगिक अनुप्रयोग
  • औद्योगिक दृष्टि
  • अग्निशमन और बचाव
  • सुरक्षा निगरानी
  • बाहरी अवलोकन
  • मशीन विजन
  • उपभोक्ता इलेक्ट्रॉनिक्स
हमारे फायदे
  • पूर्ण प्रलेखनःतत्काल कार्यान्वयन के लिए उत्पाद मैनुअल, सेटअप गाइड और चयन संदर्भ।
  • विकास एवं परीक्षण सहायता:नमूना एकीकृत परीक्षण, प्रदर्शन मूल्यांकन और पैरामीटर सत्यापन सेवाएं।
  • उन्नत डेवलपर टूलकिटःगहरे एकीकरण के लिए व्यापक एसडीके, एपीआई, एल्गोरिदम और डिबगिंग उपकरण।
  • दूरस्थ तकनीकी सहायताःमहत्वपूर्ण मुद्दों के लिए त्वरित प्रतिक्रिया और समय पर समाधान के साथ 24/7 समर्थन।
  • वारंटीःमूल भागों और इष्टतम प्रदर्शन को बहाल करने के लिए सख्त प्रक्रिया अनुपालन।
अक्सर पूछे जाने वाले प्रश्न
इन्फ्रारेड इमेजिंग का उपयोग किसके लिए किया जा सकता है?
  • रात्रि दृष्टि
  • खोज एवं बचाव
  • विनाशकारी परीक्षण
  • महामारी रोकथाम
  • थर्मोग्राफी
  • सुरक्षा एवं निगरानी
  • अग्निशमन
अनकूल्ड और कूल्ड आईआर डिटेक्टरों में क्या अंतर है?

वर्तमान में बाजार में दो प्रकार के इन्फ्रारेड थर्मल इमेजिंग सेंसर उपलब्ध हैंः ठंडा और अनकूल्ड।

अनकूल्ड आईआर डिटेक्टरपरिवेश के तापमान पर काम करते हैं। अर्धचालक प्रौद्योगिकी के आधार पर, उन्हें छोटे आकार और कम लागत के साथ बड़ी मात्रा में निर्मित किया जा सकता है, जिससे वे पोर्टेबल/हैंडहेल्ड/मोबाइल उपकरणों के लिए आदर्श हैं।

ठंडा IR डिटेक्टरवे बड़े हैं, अधिक महंगे हैं, और जटिल शीतलन प्रणालियों के कारण अनकूल्ड सेंसर की तुलना में कम विश्वसनीय हैं।ठंडा प्रणाली असाधारण संवेदनशीलता प्रदान करते हैं और आम तौर पर लंबी दूरी के अनुप्रयोगों के लिए लंबी फोकल दूरी के ऑप्टिक्स के साथ काम करते हैं.

इन्फ्रारेड थर्मोग्राफी के क्या फायदे हैं?

विनाशकारी परीक्षण के लिए:परीक्षण करने के लिए सरल और क्षति पैदा किए बिना तेजी से प्रतिक्रिया, जिसके परिणामस्वरूप लागत बचत, कार्य दक्षता में वृद्धि, और मानव शक्ति और उपकरण अवमूल्यन में कमी आई।

चिकित्सा थर्मोग्राफी के लिए:छुपी हुई स्वास्थ्य समस्याओं का पता लगाने के लिए अत्यधिक कुशल, बिना विकिरण या दर्द के 100% सुरक्षित, इसे प्रारंभिक स्वास्थ्य स्क्रीनिंग के लिए एक आदर्श उपकरण बनाता है।
