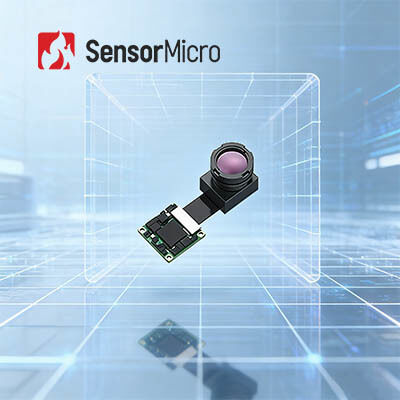

-20°C~+550°C तापमान माप के लिए 256×192 रिज़ॉल्यूशन और 12μm पिक्सेल पिच के साथ अनकूल्ड थर्मल कैमरा कोर
| उत्पत्ति के प्लेस | वुहान, हुबेई प्रांत, चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | Mini212G2 |
| न्यूनतम आदेश मात्रा | एक टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| संकल्प | 256×192 | पिक्सेल पिच | 12μm |
|---|---|---|---|
| तापमान की रेंज | -20℃~+550℃ | बिजली की खपत | 330mW |
| फ्रेम रेट | थर्मोग्राफी: 25 हर्ट्ज, इमेजिंग: 50 हर्ट्ज | एनालॉग वीडियो इंटरफ़ेस | सीवीबीएस (पीएएल/एनटीएससी) |
| प्रमुखता देना | 120x90 थर्मल कैमरा कोर,LC160 अनकूल्ड कैमरा कोर,RoHS थर्मल कैमरा कोर |
||
उत्पाद विवरण
तापमान माप के लिए अनकूल्ड थर्मल कैमरा कोर 256×192/12μm
उत्पाद अवलोकन
यह कॉम्पैक्ट इन्फ्रारेड मॉड्यूल एक वेफर-स्तरीय पैकेजिंग 256×192/12μm अनकूल्ड इन्फ्रारेड डिटेक्टर को एकीकृत करता है। एसडीके और यूएसबी इंटरफ़ेस के साथ, Mini212G2 अनकूल्ड थर्मल मॉड्यूल आसान एकीकरण और माध्यमिक विकास के लिए डिज़ाइन किया गया है। इसमें ±2℃ या ±2% की सटीकता के साथ -20℃ से +550℃ तक तापमान माप सीमा होती है।
मुख्य विशेषताएं
- प्रत्यक्ष थर्मल इमेजिंग आउटपुट के साथ लघु मॉड्यूल
- स्व-विकसित 256×192/12μm वेफर-स्तरीय इन्फ्रारेड डिटेक्टर से सुसज्जित
- अल्ट्रा-कॉम्पैक्ट डिज़ाइन: 17×17 मिमी (पीसीबीए) आकार, वजन केवल 4 ग्राम
- एकीकृत आईएसपी प्रोसेसिंग बोर्ड और उन्नत छवि एल्गोरिदम
- सटीक पहचान, लचीला विन्यास
- ±2℃ सटीकता के साथ उच्च परिशुद्धता तापमान माप
- स्थान, क्षेत्र और पूर्ण-फ़्रेम माप का समर्थन करता है
- एकाधिक फ़ील्ड-ऑफ़-व्यू लेंस विकल्प उपलब्ध हैं
- आसान एकीकरण के लिए समृद्ध इंटरफ़ेस
- USB2.0 / MIPI / DVP / BT.656 / LVDS डिजिटल वीडियो आउटपुट इंटरफ़ेस
- उद्योग-मानक इंटरफेस के साथ पूरी तरह से संगत
उत्पाद विशिष्टताएँ
| नमूना | Mini212G2 |
|---|---|
| संकल्प | 256×192 |
| पिक्सेल आकार | 12μm |
| वर्णक्रमीय प्रतिक्रिया | 8~14μm |
| नेटडी | ≤50mK |
| आउटपुट डेटा | 14 बिट कच्चा |
| फ्रेम रेट | थर्मोग्राफी: 25 हर्ट्ज, इमेजिंग: 50 हर्ट्ज |
| फोकस मोड | फोकस मुक्त |
| लेंस (HFOV/FL) | 17.5°/10मिमी | 25°/7मिमी | 56°/3.2मिमी | 90°/2.1मिमी |
| वजन (जी) | 7.1 | 6.4 | 4 | 6.8 |
| पीसीबीए आकार (मिमी) | 17×17 |
| डिजिटल वीडियो इंटरफ़ेस | यूएसबी2.0/एमआईपीआई/डीवीपी/बीटी.656/एलवीडीएस |
| एनालॉग वीडियो इंटरफ़ेस | सीवीबीएस (पीएएल/एनटीएससी) |
| ऑपरेटिंग वोल्टेज | 3.3V±0.1V |
| विशिष्ट बिजली की खपत | 330mW |
| तापमान मापन रेंज | -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃) |
| तापमान माप सटीकता | ±2℃ / ±2% से अधिक |
| परिचालन तापमान | -40℃~+70℃ |
| नमी | 5%~85% |
| भंडारण तापमान | -45℃~+85℃ |
| प्रमाणन | RoHS 2.0/रीच |
औद्योगिक अनुप्रयोग
यह उत्पाद एआईओटी, मशीन विजन, औद्योगिक विजन, सुरक्षा निगरानी और रात्रि अवलोकन में अनुप्रयोगों के लिए डिज़ाइन किया गया है:
- एआईओटी:स्मार्ट घरेलू उपकरणों, पहनने योग्य उपकरणों और बुद्धिमान पर्यावरण मॉनिटर सहित कॉम्पैक्ट एआईओटी उपकरणों में एकीकरण
- औद्योगिक दृष्टि:औद्योगिक उपकरण, लेजर प्रसंस्करण और वेल्डिंग परिदृश्य, अर्धचालक का पता लगाने की वास्तविक समय की निगरानी
- सुरक्षा निगरानी:अवैध घुसपैठियों का पता लगाना और वास्तविक समय पर अलार्म बजाना
सेंसरमाइक्रो के बारे में
इन्फ्रारेड डिटेक्टरों के विश्व-अग्रणी निर्माता और सेवा प्रदाता के रूप में, SensorMicro इन्फ्रारेड थर्मल इमेजिंग समाधानों में वर्षों के गहन अनुभव का दावा करता है। "सेंसरमाइक्रो, सेंस मोर" के मूल दर्शन से प्रेरित और उपयोगकर्ता की जरूरतों से प्रेरित होकर, हम इन्फ्रारेड प्रौद्योगिकी की पूरी क्षमता को अनलॉक करने, दुनिया भर में ग्राहकों को उच्च प्रदर्शन वाले उत्पाद और पेशेवर सेवाएं प्रदान करने के लिए समर्पित हैं।
अक्सर पूछे जाने वाले प्रश्नों
कम रोशनी, सक्रिय आईआर और थर्मल इमेजिंग के बीच क्या अंतर है?
कम रोशनी:प्राकृतिक प्रकाश की आवश्यकता होती है और इमेज इंटेंसिफायर के माध्यम से कमजोर प्राकृतिक प्रकाश छवियों को उन्नत इलेक्ट्रॉनिक छवियों में बदल देता है।
सक्रिय आईआर:सक्रिय रूप से अवरक्त प्रकाश उत्सर्जित करता है और लक्ष्यों द्वारा परावर्तित अवरक्त किरणों का उपयोग करता है। बहुत ख़राब छिपाव है.
थर्मल इमेजिंग:इसके लिए किसी प्रकाश की आवश्यकता नहीं होती है और यह एक निष्क्रिय अवरक्त रात्रि दृष्टि है जो लक्ष्य और दृश्यों या किसी वस्तु के विभिन्न भागों के बीच अवरक्त विकिरण अंतर का पता लगाता है। आसपास की रोशनी की स्थिति में बदलाव, रात के दौरान, या यहां तक कि कोहरे, बारिश और अन्य कठोर वातावरण में भी यह प्रभावित नहीं होता है।
क्या आप थर्मल इमेजिंग को रोक सकते हैं?
ज्यादातर मामलों में, आप थर्मल इमेजिंग को ब्लॉक नहीं कर सकते। हालाँकि, अवरक्त किरणें दीवारों में प्रवेश नहीं कर सकती हैं, और कांच आईआर को अवरुद्ध कर सकता है। पहचान से बचने के लिए, आप थर्मल इमेजिंग को अवरुद्ध करने के लिए कांच या दीवारों के पीछे छिप सकते हैं।
