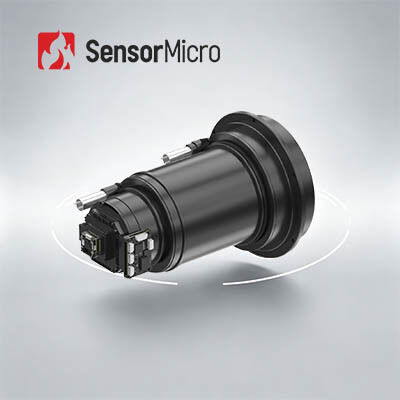

VOx उच्च संकल्प 1280x1024 थर्मल कैमरा मॉड्यूल 12μm पिक्सेल आकार और अनकूल्ड LWIR प्रौद्योगिकी के साथ
| उत्पत्ति के प्लेस | वुहान, हुबेई प्रांत, चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | iSE1212 |
| न्यूनतम आदेश मात्रा | एक टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| संकल्प | 1280x1024/12μm | विशिष्ट NETD | ≤30mK |
|---|---|---|---|
| वर्णक्रमीय श्रेणी | 8~14μm | डिजिटल फ़्रेम दर | 25हर्ट्ज/30हर्ट्ज/50हर्ट्ज |
| डिजिटल ज़ूम | 1X/2X/4X/8X | छवि दिशा | क्षैतिज/ऊर्ध्वाधर/विकर्ण |
| प्रमुखता देना | VOx उच्च रिज़ॉल्यूशन थर्मल कैमरा मॉड्यूल,उच्च रिज़ॉल्यूशन थर्मल कैमरा मॉड्यूल 1280x1024 |
||
उत्पाद विवरण
VOx उच्च संकल्प थर्मल कैमरा मॉड्यूल अनकूल्ड LWIR 1280x1024 / 12μm
उत्पाद का अवलोकन
iSE1212 iSE श्रृंखला के अनकूल्ड इन्फ्रारेड कैमरा मॉड्यूल में से एक है। यह बाजार के पसंदीदा फोकल प्लेन सरणी VOx माइक्रोबोलोमीटर अनकूल्ड इन्फ्रारेड डिटेक्टर को अपनाता है,पेशेवर संकेत प्रसंस्करण सर्किट और छवि प्रसंस्करण मंच, लक्ष्य अवरक्त विकिरण को तापमान डेटा में पूरी तरह से परिवर्तित करता है।
बड़े सरणी 1280x1024 रिज़ॉल्यूशन के साथ, iSE1212 अनकूल्ड थर्मल मॉड्यूल अधिक छवि विवरण प्रस्तुत करता है और बड़े दृश्य क्षेत्र का समर्थन करता है।कम 12μm पिक्सेल आकार बेहतर स्थानिक रिज़ॉल्यूशन प्रदान करता है और एक ही रेंज मिशन को प्राप्त करने के लिए कम ऑप्टिकल लेंस फोकस से मेल खाता है.
मुख्य विशेषताएं
- चिकनी दृश्यों के साथ उच्च-परिभाषा इमेजरी- चिकनी, लेग-मुक्त प्रदर्शन के साथ मेगापिक्सल थर्मल इमेजिंग प्रदान करता है। व्यापक दृश्य क्षेत्र, बड़ा कोण कवरेज, लंबी पहचान रेंज, और बेहतर विवरण।
- चुप प्रदर्शन के लिए शटरलेस संचालन- उपयोग के दौरान शटर कैलिब्रेशन की आवश्यकता नहीं है, पारंपरिक डिजाइनों में आम छवि stuttering को समाप्त करता है। मूक संचालन लक्ष्य द्वारा पता लगाने से बचने में मदद करता है।
- विशेषता-समृद्ध और एकीकरण-अनुकूल- सुपर-रिज़ॉल्यूशन एल्गोरिदम, पिक्चर-इन-पिक्चर, अनुकूलन योग्य ओएसडी, स्लीप मोड, एक-क्लिक कैलिब्रेशन, और विभिन्न माइक्रो ओएलईडी डिस्प्ले के साथ संगतता का समर्थन करता है।ऑप्टिकल लेंस और विस्तारित घटकों की एक विस्तृत श्रृंखला के साथ संगत, जो आसान द्वितीयक विकास और लचीली प्रणाली एकीकरण की अनुमति देता है।
उत्पाद विनिर्देश
| मॉडल | iSE1212 | |
| आईआर डिटेक्टर सूचक | ||
| संवेदनशील सामग्री | VOx | |
| संकल्प | 1280×1024 | |
| पिक्सेल आकार | 12μm | |
| स्पेक्ट्रल प्रतिक्रिया | 8μm ~ 14μm | |
| विशिष्ट NETD | ≤30mK | |
| छवि प्रसंस्करण | ||
| प्रभावी पिक्सेल | 1280×1024 | |
| डिजिटल फ्रेम दर | 25Hz/30Hz/50Hz | |
| प्रारंभ समय | 7s | |
| डिजिटल वीडियो | YUV420/YUV422/RGB888/RAW | |
| छवि एल्गोरिथ्म | NUC/DRC/DNS/DDE/SFFC | |
| शटर रहित | समर्थित | |
| छवि प्रदर्शन | 10 प्रकार (व्हाइट हॉट/लावा/आयरन रेड/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो 1/रेनबो 2/टिंट/ब्लैक हॉट) | |
| छवि दिशा | क्षैतिज/ऊर्ध्वाधर/विघात | |
| डिजिटल ज़ूम | 1x/2x/4x/8x | |
| छवि चमक | ऑटो/मैनुअल | |
| छवि विपरीत | ऑटो/मैनुअल | |
| मुआवजा मोड | मैनुअल | |
| रेटिकल | समर्थित | |
| प्रणाली कार्य | ||
| स्लीप मोड | समर्थित | |
| मेनू सेटिंग | अनुकूलन योग्य | |
| मेनू भाषा | चीनी/अंग्रेजी | |
| ऑफसेट कैलिब्रेशन | समर्थित | |
| कीपैड | ≥4 ((बटन फ़ंक्शन अनुकूलन योग्य) | |
| ओएलईडी ड्राइविंग | आई2सी, 16बिट/ 24बिट समानांतर पोर्ट, डेटावैलिड और अन्य ड्राइव स्क्रीन संकेतों का समर्थन करें डायरेक्ट ड्राइव माइक्रो OLED MDP03/माइक्रो OLED MDP02/OLiGHTEK SVGA060/Sony ECX334A MIPI डिस्प्ले सिग्नल का समर्थन करता है और सीधे IBOE VX039FHP-NH4 स्क्रीन को चला सकता है। |
|
| पीसी सॉफ्टवेयर | ||
| कंप्यूटर सॉफ्टवेयर | मॉड्यूल नियंत्रण और वीडियो डिस्प्ले | |
| विद्युत | ||
| मानक बाहरी इंटरफ़ेस | 50पिन:BP040SB-50-0114-B-R0 | |
| संचार इंटरफ़ेस | टीटीएल-232/यूएसबी | |
| डिजिटल वीडियो इंटरफ़ेस | DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE | |
| विस्तार घटक | USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| विद्युत इंटरफेस | ||
| आपूर्ति वोल्टेज | 2.7V~5.3V | |
| सामान्य बिजली की खपत | 1.2W@25Hz@23±3°C | |
| मैकेनिकल/लेंस | ||
| नंगे कोर का आकार ((मिमी) | 38×39×28 | 68 × 69 × 30.2 |
| नंगे नाभिक का भार ((जी) | 65±3 | 88.5±3 |
| ऑप्टिकल लेंस | फिक्स्ड फोकस एथर्मल: 14 मिमी/19 मिमी/25 मिमी/35 मिमी | फिक्स्ड फोकस एथर्मल: 50mm/100mm मोटरित लेंस: 75 मिमी/100 मिमी/150 मिमी निरंतर ज़ूम: 15~100mm / 25~75mm / 28~90mm / 30~180mm / 25~225mm / 30~300mm |
| शटर घटक | वैकल्पिक | |
| सुरक्षा स्तर | IP67 (फ्रंट लेंस) | |
| पर्यावरण के अनुकूल | ||
| ऑपरेटिंग तापमान | -40°C~+70°C | |
| भंडारण तापमान | -45°C~+85°C | |
| आर्द्रता | 5%~95%, गैर-संक्षेपण | |
| कंपन | 5.35g, यादृच्छिक कंपन,, 3-अक्ष | |
| प्रभाव | आधा साइन तरंग, 40g/11ms, प्रभाव दिशा X अक्ष, 3 बार | 500 ग्राम@1 मिनट |
| प्रमाणन | ROHS2.0/REACH | |
औद्योगिक अनुप्रयोग
आईएसई1212 इन्फ्रारेड इमेजिंग मॉड्यूल का व्यापक रूप से औद्योगिक दृष्टि, अग्निशमन और बचाव, सुरक्षा निगरानी, बाहरी अवलोकन, मशीन दृष्टि, उपभोक्ता इलेक्ट्रॉनिक्स आदि में उपयोग किया जाता है।
सेंसरमाइक्रो के बारे में
सेंसरमाइक्रो व्यापक और पेशेवर सेवाएं प्रदान करने के लिए समर्पित है जो पूरे परियोजना जीवनचक्र के दौरान हमारे ग्राहकों की सफलता का आधार हैं।हमारी सेवा प्रणाली विश्वसनीयता के मूल मूल्यों पर आधारित है, प्रतिक्रियाशीलता और अनुकूलन, यह सुनिश्चित करना कि प्रत्येक ग्राहक को उनकी अद्वितीय व्यावसायिक जरूरतों के अनुरूप अनुकूलित समर्थन प्राप्त हो।
अक्सर पूछे जाने वाले प्रश्न
इन्फ्रारेड डिटेक्टर का सही रिज़ॉल्यूशन कैसे चुनें?
यह आपके उत्पादों की वास्तविक आवश्यकताओं और अनुप्रयोगों पर निर्भर करता है, और कीमत भी एक कारक है जिसे विचार करने की आवश्यकता है।आप कम संकल्प के साथ अवरक्त डिटेक्टर का चयन कर सकते हैं, जैसे 120x90, 256x192, 400x300। यदि आपको कुछ विशेष प्रयोजनों के लिए बहुत स्पष्ट छवि की आवश्यकता है, जैसे कि दूरस्थ निगरानी, तो आप 1280x1024 के उच्च रिज़ॉल्यूशन इन्फ्रारेड डिटेक्टर का चयन कर सकते हैं।
थर्मल इमेजिंग के लिए सही छद्म रंग का चयन कैसे करें?
- ग्रे सफेद छोटे तापमान अंतर के साथ लक्ष्य के लिए अधिक उपयुक्त है
- लाल और नीले रंग उस दृश्य के लिए अधिक उपयुक्त हैं जहां समस्या के बिंदुओं को खोजने की आवश्यकता है।
- लोहे का लाल बिजली उद्योग का मानक रंग पैलेट है।
ध्यान दें: आप चाहे जो भी पैलेट चुनें, थर्मल तापमान बिल्कुल नहीं बदलेगा।
उपयुक्त इन्फ्रारेड थर्मल कैमरा लेंस कैसे चुनें?
- मानक लेंस उचित दूरी पर सामान्य लक्ष्यों को पूरा कर सकते हैं
- टेलीफोटो लेंस के लिए, यह अपेक्षाकृत छोटे लक्ष्य के लिए उपयुक्त है और लंबी दूरी से देखने की जरूरत है
- निकट दूरी पर वस्तुओं को अधिक विस्तार से देखने के लिए, चौड़ा कोण लेंस बेहतर है।
- मैक्रो लेंस बहुत छोटे लक्ष्य को करीब से देखने के लिए है, जैसे चिप सर्किट।
