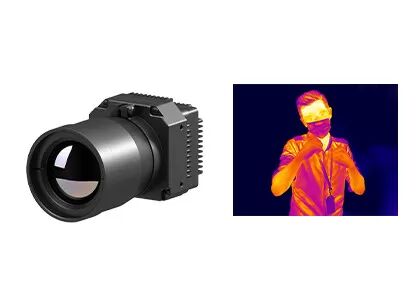

VOx हाई रेजोल्यूशन थर्मल कैमरा मॉड्यूल अनकूल्ड LWIR 1280x1024 / 12μm
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xसंकल्प | 1280x1024/12μm | नेटडी | 50mK |
---|---|---|---|
वर्णक्रमीय श्रेणी | 8~14μm | आकार | 20x20x10.4 मिमी |
हाई लाइट | VOx उच्च रिज़ॉल्यूशन थर्मल कैमरा मॉड्यूल,उच्च रिज़ॉल्यूशन थर्मल कैमरा मॉड्यूल 1280x1024 |

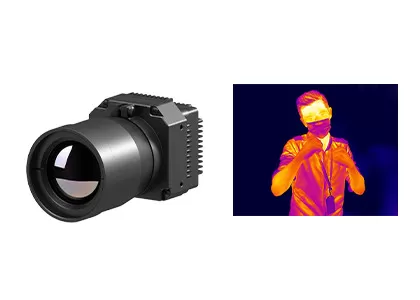

औद्योगिक तापमान मापन के लिए VOx Uncooled LWIR 1280x1024 / 12μm थर्मल कैमरा मॉड्यूल
PLUG1212R ग्लोबल सेंसर टेक्नोलॉजी (GST) द्वारा विकसित PLUG-R सीरीज़ का अनकूल्ड इंफ्रारेड कैमरा मॉड्यूल में से एक है।यह बाजार के पसंदीदा फोकल प्लेन ऐरे VOx माइक्रोबोलोमीटर अनकूल्ड इंफ्रारेड डिटेक्टर, प्रोफेशनल सिग्नल प्रोसेसिंग सर्किट और इमेज प्रोसेसिंग प्लेटफॉर्म को अपनाता है, लक्ष्य अवरक्त विकिरण को पूरी तरह से तापमान डेटा में बदल देता है।इसका तापमान माप उपलब्ध है और तापमान सीमा औद्योगिक तापमान माप के लिए -20 ℃ ~ 150 ℃ से अनुकूलन योग्य हो सकती है।
बड़े सरणी 1280x1024 रिज़ॉल्यूशन के साथ, PLUG1212R अनकूल्ड थर्मल मॉड्यूल अधिक छवि विवरण प्रस्तुत कर सकता है और देखने के बड़े क्षेत्र का समर्थन करता है।कम किया गया 12µm पिक्सेल आकार बेहतर स्थानिक रिज़ॉल्यूशन प्रदान करता है और समान रेंज मिशन को प्राप्त करने के लिए छोटे ऑप्टिकल लेंस फ़ोकस से मेल खाता है।
- पिक्सेल पिच: 12μm
- संकल्प: 1280x1024
- स्पेक्ट्रा रेंज: 8μm -14μm
- उच्च संवेदनशीलता: NETD<30mK
- तापमान सीमा: -20 ℃ ~ 150 ℃, 100 ℃ ~ 550 ℃;
- तापमान सटीकता: ± 2 ℃ या ± 2%
- उच्च विश्वसनीयता और मजबूत पर्यावरण अनुकूलता।
आदर्श | प्लग1212R |
आईआर डिटेक्टर प्रदर्शन | |
संकल्प | 1280x1024 |
पिक्सेल पिच | 12μm |
वर्णक्रमीय श्रेणी | 8~14μm |
नेटडी | <30mk |
मूर्ति प्रोद्योगिकी | |
फ्रेम रेट | 25 हर्ट्ज |
स्टार्टअप का समय | <25s |
एनालॉग वीडियो | / |
डिजिटल वीडियो | एचडीएमआई / रॉ / वाईयूवी / बीटी 1120 |
विस्तार घटक | यूएसबी/कैमरलिंक |
डिमिंग मोड | रैखिक/हिस्टोग्राम/मिश्रित |
डिजिटल ज़ूम | 1 ~ 8X निरंतर ज़ूम, चरण आकार 1/8 |
छवि प्रदर्शन | काला गर्म/सफेद गर्म/छद्म रंग |
छवि दिशा | क्षैतिज/लंबवत/विकर्ण रूप से पलटें |
छवि एल्गोरिदम | एनयूसी/एजीसी/आईडीई |
विद्युत विशिष्टता | |
मानक बाहरी इंटरफ़ेस | 50pin_HRS इंटरफ़ेस |
संचार मोड | RS232-TTL, 115200bps |
वोल्टेज आपूर्ति | 5 ± 0.5 वी |
तापमान माप | |
तापमान सीमा संचालित करना | -10 डिग्री सेल्सियस ~ 50 डिग्री सेल्सियस |
तापमान की रेंज | -20 डिग्री सेल्सियस ~ 150 डिग्री सेल्सियस, 100 डिग्री सेल्सियस ~ 550 डिग्री सेल्सियस |
तापमान सटीकता | ± 2 डिग्री सेल्सियस या ± 2% (अधिकतम मान लें) |
एसडीके | एआरएम/विंडोज/लिनक्स एसडीके, फुल स्क्रीन थर्मोग्राफी |
भौतिक विशेषताएं | |
आयाम (मिमी) | 56x56x40.2 |
वज़न | ≤200 ग्राम |
पर्यावरण अनुकूलन | |
प्रचालन तापमान | -40°C ~ +70°C |
भंडारण तापमान | -45°C ~ +85°C |
नमी | 5% ~ 95%, गैर-संघनक |
कंपन | यादृच्छिक कंपन 5.35grms, 3 अक्ष |
झटका | हाफ-साइन वेव, 40g/11ms, 3 एक्सिस 6 दिशा |
प्रकाशिकी | |
वैकल्पिक लेंस | फिक्स्ड फोकस एथर्मल: 19mm/25mm |
PLU1212R इंफ्रारेड इमेजिंग मॉड्यूल का व्यापक रूप से बिजली बिजली, मशीन विजन, भवन निरीक्षण, धातुकर्म पेट्रोकेमिकल आदि में उपयोग किया जाता है।
1. उचित इन्फ्रारेड डिटेक्टर रिज़ॉल्यूशन कैसे चुनें?
यह आपके उत्पादों की वास्तविक जरूरतों और अनुप्रयोगों पर निर्भर करता है, और कीमत भी एक कारक है जिस पर विचार करने की आवश्यकता है।यदि छवि गुणवत्ता उच्च नहीं है, तो आप कम रिज़ॉल्यूशन वाले इन्फ्रारेड डिटेक्टर का चयन कर सकते हैं, जैसे कि 120x90, 256x192, 400x300।यदि आपको कुछ विशेष उद्देश्यों के लिए एक बहुत ही स्पष्ट छवि की आवश्यकता है, जैसे कि रिमोट मॉनिटरिंग, तो आप 1280x1024 के उच्च रिज़ॉल्यूशन वाले इन्फ्रारेड डिटेक्टर का चयन कर सकते हैं।
2. थर्मल इमेजिंग के लिए सही छद्म रंग का चयन कैसे करें?
- छोटे तापमान अंतर के साथ लक्ष्य के लिए ग्रे सफेद अधिक उपयुक्त है
- लाल और नीला उस दृश्य के लिए अधिक उपयुक्त है जहां समस्या बिंदुओं को खोजने की आवश्यकता है।
- आयरन रेड बिजली उद्योग का मानक रंग पैलेट है।
नोट: कोई फर्क नहीं पड़ता कि आप कौन सा पैलेट चुनते हैं, थर्मल तापमान बिल्कुल नहीं बदलेगा।
3. एक उपयुक्त इन्फ्रारेड थर्मल कैमरा लेंस कैसे चुनें?
- मानक लेंस उचित दूरी के साथ सामान्य लक्ष्यों को पूरा कर सकते हैं
- टेलीफ़ोटो लेंस के लिए, यह उन लक्ष्यों के लिए उपयुक्त है जो अपेक्षाकृत छोटे हैं और जिन्हें लंबी दूरी से देखने की आवश्यकता है
- निकट दूरी पर वस्तुओं का अधिक विवरण देखने के लिए वाइड एंगल लेंस बेहतर होता है।
- मैक्रो लेंस चिप सर्किट जैसे बहुत छोटे लक्ष्य को निकट दूरी से देखने के लिए है।
