सुरक्षा थर्मल कैमरा के लिए ILC212 Uncooled LWIR इन्फ्रारेड थर्मल मॉड्यूल 256x192
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| संकल्प | 256x192 | बिजली की खपत | 700mW |
|---|---|---|---|
| वर्णक्रमीय श्रेणी | 8~14μm | पिक्सेल पिच | 12μm |
| नेटडी | 65mK | फ्रेम रेट | 25 हर्ट्ज / 30 हर्ट्ज |
| हाई लाइट | Uncooled LWIR इन्फ्रारेड थर्मल मॉड्यूल,ILC212 इन्फ्रारेड थर्मल मॉड्यूल,256x192 सुरक्षा थर्मल कैमरा कोर |
||
उत्पाद विवरण

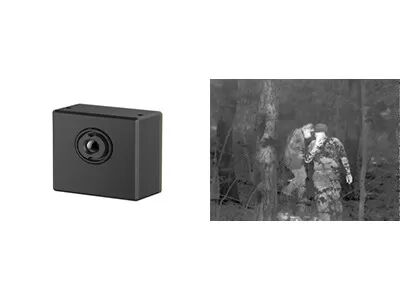

iLC212 थर्मल सुरक्षा कैमरा मॉड्यूल
सुरक्षा थर्मल कैमरा के लिए iLC212 अनकूल्ड LWIR 256x192 / 12μm इन्फ्रारेड थर्मल मॉड्यूल
उत्पाद वर्णन
iLC212 अनकूल्ड IR इमेजिंग मॉड्यूल 256x192 / 12μm फोकल प्लेन ऐरे वेफर लेवल पैकेज (WLP) इंफ्रारेड डिटेक्टर को एकीकृत करता है और लॉन्ग-वेव इंफ्रारेड (LWIR) स्पेक्ट्रम को कैप्चर कर सकता है जो 8 से 14μm तक होता है।
पूरी तरह से अनुकूलित SWaP-C के लिए उन्मुख, iLC212 थर्मल कैमरा मॉड्यूल विशेष रूप से उन ग्राहकों के लिए डिज़ाइन किया गया है जिनकी सुरक्षा और निगरानी के क्षेत्र में आकार, वजन और लागत के बारे में सख्त आवश्यकताएं हैं।अपने लघु आकार, हल्के वजन और बहुत कम कीमत के कारण, iLC212 थर्मल कोर ग्राहकों की कम कीमत की मांगों को पूरा करता है और उनके लिए विकास के समय और लागत को कम करता है।
iLC212 वाइड एंगल और क्लोज रेंज तापमान माप के साथ निगरानी कैमरों में एकीकृत होने के लिए बहुत उपयुक्त है, जैसे कि हिडन कैमरा, डिजिटल कैमरा, डोम कैमरा, बॉक्स कैमरा आदि।
मुख्य विशेषताएं
- पूरी तरह से अनुकूलित स्वैप-सी एप्लिकेशन
- विभिन्न सुरक्षा थर्मल कैमरों के लिए उपयुक्त
- थर्मल इमेजिंग अनुप्रयोगों की एक विस्तृत श्रृंखला
- कम बिजली की खपत
उत्पाद की विशेषताएं
| आदर्श | आईएलसी212 |
| आईआर डिटेक्टर प्रदर्शन | |
| सामग्री | अनकूल्ड वैनेडियम ऑक्साइड |
| संकल्प | 256×192 |
| पिक्सेल आकार | 12μm |
| वर्णक्रमीय प्रतिक्रिया | 8μm ~ 14μm |
| नेटडी | ≤65mK@F1.0@25℃@50Hz |
| इमेज प्रोसेसिंग | |
| डिजिटल वीडियो | रॉ / वाईयूवी / बीटी 656;USB2.0 वीडियो ट्रांसमिशन का समर्थन करें;तापमान मापन समर्थन पैरामीटर लाइन |
| डिजिटल फ्रेम दर | 25 हर्ट्ज / 30 हर्ट्ज |
| छवि प्रदर्शन | काला-गर्म/सफेद-गर्म/छद्म रंग |
| छवि एल्गोरिदम | गैर-समानता सुधार (एनयूसी) 3D छवि शोर में कमी (3DNR) 2डी शोर में कमी (डीएनएस) गतिशील रेंज संपीड़न (डीआरसी) ईई एन्हांसमेंट |
| स्टार्टअप का समय | 3s |
| तापमान माप | |
| तापमान सीमा संचालित करना | -10 ℃ ~ + 50 ℃ |
| तापमान मापन रेंज | -20 ℃ ~ + 150 ℃, समर्थन तापमान मापन रेंज विस्तार और अनुकूलन |
| तापमान मापन सटीकता | ± 3 ℃ / ± 3% (बड़ा मूल्य लें) @ 23 ℃ ± 5 ℃;तापमान मापन दूरी 1.5m . है |
| क्षेत्रीय तापमान मापन | किसी भी क्षेत्र तापमान मापन, आउटपुट क्षेत्र अधिकतम मूल्य, न्यूनतम मूल्य और औसत मूल्य का समर्थन करें |
| एसडीके | विंडोज / लिनक्स संस्करण, वीडियो स्ट्रीम विश्लेषण और ग्रे टू टेम्परेचर रूपांतरण प्राप्त करें |
| विद्युत इंटरफ़ेस | |
| बाह्य इंटरफ़ेस | 30pin_HRS कनेक्टर पावर इनपुट डिजिटल वीडियो RS232-TTL/USB2.0 जीपीआईओ आदि |
| संचार | RS232-TTL/USB2.0 |
| विस्तार घटक | वीपीसी बोर्ड |
| पीसी सॉफ्टवेयर | |
| आईसीसी सॉफ्टवेयर | मॉड्यूल नियंत्रण और वीडियो प्रदर्शन |
| विद्युत प्रणाली | |
| बिजली की आपूर्ति | डीसी 3.3V ± 0.1V |
| शक्ति का अपव्यय | स्थिर अवस्था: 0.70W/3.3V @23±3℃ |
| भौतिक संपत्ति | |
| कनेक्टर्स | बाहरी कनेक्टर मॉडल: DF40C-30DP-0.4V (51), (HRS-पुरुष) मेटिंग कनेक्टर मॉडल: DF40C (2.0)-30DS-0.4V (51), (HRS-महिला) |
| आकार | 21 मिमी × 21 मिमी × 12.8 मिमी (3.2 मिमी लेंस सहित) |
| वज़न | 8.9g ± 0.5g (3.2 मिमी लेंस सहित) |
| पर्यावरण अनुकूलता | |
| प्रचालन तापमान | -40 ℃ ～ + 70 ℃ |
| भंडारण तापमान | -45 ℃ + 85 ℃ |
| नमी | 5% ~ 95%, गैर-संघनक |
| प्रभाव और कंपन प्रतिरोध | प्रभाव: आधा साइन लहर, 40g / 11ms, 3-अक्ष, 6-दिशा कंपन: 5.35 ग्राम, 3 अक्ष |
| प्रमाणीकरण | आरओएचएस2.0/पहुंच |
| लेंस | |
| वैकल्पिक लेंस | 3.2 मिमी / एफ 1.1, एचएफओवी: 55.6 ± 2.8 डिग्री;कोटिंग: एआर |
औद्योगिक अनुप्रयोग
ILC212 थर्मल इमेजिंग मॉड्यूल सुरक्षा और निगरानी के क्षेत्र में लागू होता है, यह हिडन कैमरा, डिजिटल कैमरा, डोम कैमरा, बॉक्स कैमरा आदि में एकीकृत होने के लिए उपयुक्त है।
ग्राहक से प्रशंसा
पूछे जाने वाले प्रश्न
1. इन्फ्रारेड थर्मल इमेजिंग क्या है?
इन्फ्रारेड थर्मल इमेजिंग एक तरह की विधि है जो वस्तुओं के बारे में जानकारी इकट्ठा करने के लिए इन्फ्रारेड विकिरण और थर्मल ऊर्जा का उपयोग करती है।यह अदृश्य अवरक्त विकिरण को लक्ष्य सतह के तापमान वितरण के साथ दृश्यमान अवरक्त थर्मल छवि में परिवर्तित करता है।विभिन्न वस्तुओं और यहां तक कि एक ही वस्तु के अलग-अलग हिस्सों में अलग-अलग विकिरण क्षमता और अवरक्त प्रतिबिंब शक्ति होती है।
2. इन्फ्रारेड इमेजिंग का उपयोग किस लिए किया जा सकता है?
-रात्रि दृष्टि
-खोज और बचाव
-ग़ैर विध्वंसक जांच
-महामारी की रोकथाम
-थर्मोग्राफी
-सुरक्षा और निगरानी
-अग्निशमन
…
3. थर्मल इमेजिंग मॉड्यूल क्या है?
एक थर्मल इमेजिंग मॉड्यूल में आमतौर पर एक इंफ्रारेड डिटेक्टर, इंफ्रारेड लेंस और हार्डवेयर इलेक्ट्रॉनिक्स होते हैं जिनमें सॉफ्टवेयर और एल्गोरिथम एम्बेडेड होते हैं।यह एक थर्मल इमेजिंग डिवाइस की न्यूनतम इकाई है।
