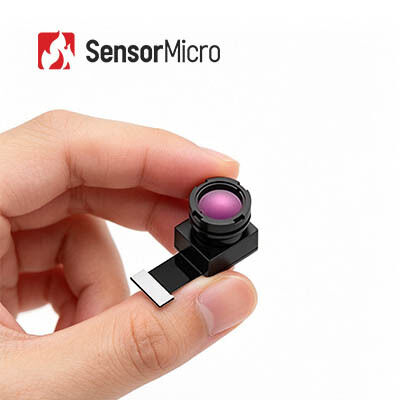

256x192 रिज़ॉल्यूशन और 8~14μm स्पेक्ट्रल रेंज के लिए 12μm पिक्सेल पिच के साथ अनकूल्ड LWIR इन्फ्रारेड थर्मल मॉड्यूल

  • Uncooled LWIR Infrared Thermal Module with 256x192 Resolution and 12μm Pixel Pitch for 8~14μm Spectral Range
उत्पत्ति के प्लेस वुहान, हुबेई प्रांत, चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या TIMO212
न्यूनतम आदेश मात्रा एक टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
फ्रेम रेट थर्मोग्राफी: 25 हर्ट्ज, इमेजिंग: 50 हर्ट्ज संकल्प 256x192
उत्पादित आंकड़े 14 बिट कच्चा वर्णक्रमीय श्रेणी 8~14μm
पिक्सेल पिच 12μm तापमान माप सटीकता ±2℃ / ±2% से अधिक
प्रमुखता देना

Uncooled LWIR इन्फ्रारेड थर्मल मॉड्यूल

,

ILC212 इन्फ्रारेड थर्मल मॉड्यूल

,

256x192 सुरक्षा थर्मल कैमरा कोर
एक संदेश छोड़ें
उत्पाद विवरण
सुरक्षा थर्मल कैमरे के लिए अनकूल्ड एलडब्ल्यूआईआर इन्फ्रारेड थर्मल मॉड्यूल 256x192
सुरक्षा थर्मल कैमरे के लिए अनकूल्ड LWIR 256x192 / 12 μm इन्फ्रारेड थर्मल मॉड्यूल

TIMO212 uncooled IR imaging module integrates the 256x192 / 12μm focal plane array wafer level package (WLP) infrared detector and can capture long-wave infrared (LWIR) spectrum that ranges from 8 to 14μm.

पूरी तरह से अनुकूलित SWaP-C के लिए उन्मुख, TIMO212 थर्मल कैमरा मॉड्यूल विशेष रूप से उन ग्राहकों के लिए डिज़ाइन किया गया है जिनके पास आकार के बारे में सख्त आवश्यकताएं हैं,सुरक्षा और निगरानी के क्षेत्र में वजन और लागतअपने लघु आकार, हल्के वजन और बहुत कम कीमत के कारण, TIMO212 थर्मल कोर ग्राहकों की कम कीमत की मांगों को काफी हद तक पूरा करता है और विकास समय और लागत को छोटा करता है।

TIMO212 स्मार्ट सिक्योरिटी, AloT, नाइट ऑब्जर्वेशन, इंस्ट्रूमेंट्स एंड मीटर और मशीन विजन जैसे अनुप्रयोगों में एकीकृत करने के लिए बहुत उपयुक्त है।

मुख्य विशेषताएं
  • अंतिम SWaP-C अनुकूलन के साथ अल्ट्रा-मिनाचर मॉड्यूल
    • वेफर-स्तर पैकेज्ड डिटेक्टर + वेफर-स्तर ऑप्टिक्स + माइक्रो-इलेक्ट्रोमैग्नेटिक वाल्व शटर
    • सबसे छोटा इन्फ्रारेड थर्मल मॉड्यूल, अधिकतम लागत दक्षता के साथ बुनियादी थर्मल इमेजिंग कार्यक्षमता को सक्षम करता है
    • छोटे आकार, हल्के वजन और कम बिजली की खपत, लघु उपकरणों में एकीकरण के लिए आदर्श
  • लचीले ऑप्टिक विकल्प, सटीक तापमान माप
    • विभिन्न अनुप्रयोगों की आवश्यकताओं को पूरा करने के लिए व्यापक कोण और टेलीफोटो सहित कई लेंस विकल्प उपलब्ध हैं
    • ±2°C तक की सटीकता के साथ उच्च परिशुद्धता तापमान माप; क्षेत्रीय और पूर्ण फ्रेम तापमान निगरानी दोनों का समर्थन करता है
  • आसान एकीकरण, तेजी से विकास
    • विभिन्न एम्बेडेड प्लेटफार्मों के साथ संगत डीवीपी छवि इंटरफ़ेस का समर्थन करता है
    • RoHS 2.0 पर्यावरण मानकों के अनुरूप
उत्पाद विनिर्देश
मॉडल TIMO212
संकल्प 256×192
पिक्सेल आकार 12μm
स्पेक्ट्रल प्रतिक्रिया 8-14μm
फ़ोकस मोड फोकस मुक्त
लेंस (HFOV/FL) 17.5°/10mm. 25°/7mm. 56°/3.2mm. 90°/2.1mm.
वजन (जी) 5.1±0.4 4.4±0.4 2±0.2 4.8±0.4
आकार (मिमी, FPC के बिना) 16×14×18 16×14×14.6 14×12×9.8 16×14×156
पिनों की संख्या 40PIN
आउटपुट डेटा 14बिट रॉ
फ्रेम दर थर्मोग्राफीः 25 हर्ट्ज, इमेजिंगः 50 हर्ट्ज
तापमान माप सीमा -20°C~+550°C (-20°C~+150°C)
तापमान माप की सटीकता ±2°C / ±2% से अधिक
ऑपरेटिंग तापमान -20°C~+60°C
आर्द्रता 5% से 85%
भंडारण तापमान -45°C~+85°C
प्रमाणन RoHS 2.0 / पहुंच
औद्योगिक अनुप्रयोग

आईएलसी212 थर्मल इमेजिंग मॉड्यूल को स्मार्ट सुरक्षा, एलोटी, नाइट ऑब्जर्वेशन, इंस्ट्रूमेंट्स एंड मीटर्स, मशीन विजन आदि के क्षेत्र में लागू किया गया है।

उत्पाद के फायदे
  • विविध उत्पाद पोर्टफोलियोःविभिन्न एकीकरण आवश्यकताओं को पूरा करने के लिए इन्फ्रारेड डिटेक्टर, कैमरा कोर और मॉड्यूल सहित उत्पाद प्रारूपों की एक विस्तृत श्रृंखला।
  • उत्पाद की विविधताकई एरे रिज़ॉल्यूशन, पिक्सेल आकार, तरंग बैंड और लेंस विकल्प संयोजन विविध अनुप्रयोगों के लिए अधिक लचीलापन प्रदान करते हैं।
  • उत्कृष्ट प्रदर्शन:स्पष्ट इमेजिंग, कॉम्पैक्ट आकार, कम बिजली की खपत, उच्च संवेदनशीलता और मजबूत विश्वसनीयता ऎसे डिजाइन किए गए हैं जो पर्यावरण की चुनौतियों की एक विस्तृत श्रृंखला के तहत प्रदर्शन करते हैं।
  • आसान एकीकरण:कई इंटरफेस विकल्प एकीकरण को सरल बनाते हैं और कई अनुप्रयोग क्षेत्रों में तेजी से विकास की अनुमति देते हैं।
अक्सर पूछे जाने वाले प्रश्न
  • इन्फ्रारेड थर्मल इमेजिंग क्या है?
    इन्फ्रारेड थर्मल इमेजिंग एक ऐसी विधि है जो वस्तुओं के बारे में जानकारी एकत्र करने के लिए इन्फ्रारेड विकिरण और थर्मल ऊर्जा का उपयोग करती है।यह अदृश्य अवरक्त विकिरण को लक्ष्य सतह के तापमान वितरण के साथ दृश्य अवरक्त थर्मल छवियों में परिवर्तित करता हैविभिन्न वस्तुओं और एक ही वस्तु के विभिन्न भागों में भिन्न विकिरण क्षमता और अवरक्त प्रतिबिंब शक्ति होती है।
  • इन्फ्रारेड इमेजिंग का उपयोग किसके लिए किया जा सकता है?
    नाइट विजन, खोज एवं बचाव, विनाशकारी परीक्षण, महामारी की रोकथाम, थर्मोग्राफी, सुरक्षा एवं निगरानी, अग्निशमन और बहुत कुछ।
  • थर्मल इमेजिंग मॉड्यूल क्या है?
    थर्मल इमेजिंग मॉड्यूल में आमतौर पर एक इन्फ्रारेड डिटेक्टर, इन्फ्रारेड लेंस और हार्डवेयर इलेक्ट्रॉनिक्स होते हैं। यह थर्मल इमेजिंग डिवाइस की न्यूनतम इकाई है।
