निगरानी एकीकरण के लिए लघु अनकूल्ड 256x192 12μm LWIR थर्मल कैमरा कोर

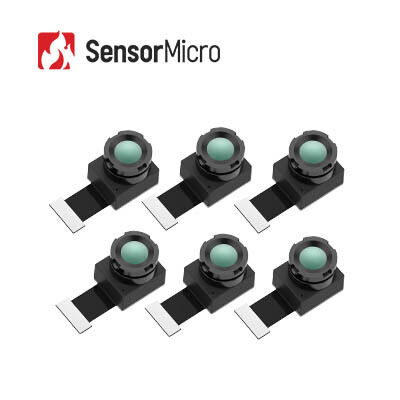

  • Miniature Uncooled 256x192 12μm LWIR Thermal Camera Core for Surveillance Integration
उत्पत्ति के प्लेस वुहान, हुबेई प्रांत, चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या TIMO212
न्यूनतम आदेश मात्रा एक टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
संकल्प 256x192 संकेन्द्रित विधि फोकस मुक्त
वर्णक्रमीय श्रेणी 8~14μm पिक्सेल पिच 12μm
फ्रेम रेट थर्मोग्राफी: 25 हर्ट्ज, इमेजिंग: 50 हर्ट्ज तापमान माप सटीकता ±2℃ / ±2% से अधिक
प्रमुखता देना

मिनिएचर अनकूल्ड LWIR थर्मल कैमरा कोर

,

सर्विलांस LWIR थर्मल कैमरा कोर

,

256x192 अनकूल्ड LWIR कैमरा कोर
एक संदेश छोड़ें
उत्पाद विवरण
लघु अनकूल्ड LWIR 256x192 12μm थर्मल कैमरा कोर निगरानी कैमरे में एकीकृत
उत्पाद अवलोकन

TIMO212 एक अनकूल्ड इन्फ्रारेड लघु मॉड्यूल है जिसमें स्व-विकसित 256×192/12μm वेफर-लेवल डिटेक्टर, वेफर-लेवल ऑप्टिकल लेंस और माइक्रो-इलेक्ट्रोमैग्नेटिक वाल्व शटर शामिल है। यह विशिष्ट लक्ष्य क्षेत्रों के लिए सटीक तापमान डेटा और गर्मी वितरण कैप्चर करने में सक्षम बनाता है। मोबाइल टर्मिनलों, उपकरणों और मीटरों और IoT अनुप्रयोगों सहित विभिन्न क्षेत्रों में एकीकरण के लिए इंजीनियर किया गया, यह कई फ़ील्ड-ऑफ़-व्यू लेंस विकल्पों का समर्थन करते हुए असाधारण लघुकरण और अल्ट्रा-कम बिजली की खपत प्रदान करता है।

प्रमुख विशेषताऐं
  • अल्ट्रा-लघु मॉड्यूल:वेफर-लेवल पैकेज्ड डिटेक्टर + वेफर-लेवल ऑप्टिक्स + माइक्रो-इलेक्ट्रोमैग्नेटिक वाल्व शटर - अधिकतम लागत दक्षता वाला सबसे छोटा इन्फ्रारेड थर्मल मॉड्यूल
  • संक्षिप्त एवं कुशल:कम बिजली की खपत के साथ हल्के डिजाइन, लघु उपकरणों में एकीकरण के लिए आदर्श
  • लचीले प्रकाशिकी:विविध अनुप्रयोग आवश्यकताओं को पूरा करने के लिए वाइड-एंगल और टेलीफ़ोटो सहित एकाधिक लेंस विकल्प
  • परिशुद्धता तापमान माप:क्षेत्रीय और पूर्ण-फ़्रेम तापमान निगरानी के साथ ±2°C तक उच्च सटीकता माप
  • आसान एकीकरण:विभिन्न एम्बेडेड प्लेटफ़ॉर्म के साथ संगत, डीवीपी छवि इंटरफ़ेस का समर्थन करता है
  • पर्यावरण अनुपालन:RoHS 2.0 प्रमाणित
तकनीकी निर्देश
नमूना TIMO212
संकल्प 256×192
पिक्सेल आकार 12μm
वर्णक्रमीय प्रतिक्रिया 8-14μm
फोकस मोड फोकस मुक्त
लेंस विकल्प (HFOV/FL) 17.5°/10मिमी | 25°/7मिमी | 56°/3.2मिमी | 90°/2.1मिमी
वज़न 5.1±0.4g | 4.4±0.4g | 2±0.2g | 4.8±0.4 ग्राम
आकार (एफपीसी के बिना) 16×14×18मिमी | 16×14×14.6मिमी | 14×12×9.8मिमी | 16×14×15.6मिमी
पिन की संख्या 40पिन
आउटपुट डेटा 14 बिट कच्चा
फ्रेम रेट थर्मोग्राफी: 25 हर्ट्ज, इमेजिंग: 50 हर्ट्ज
तापमान की रेंज -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃)
तापमान सटीकता ±2℃ / ±2% से अधिक
परिचालन तापमान -20℃~+60℃
परिचालन आर्द्रता 5%~85%
भंडारण तापमान -45℃~+85℃
प्रमाणन RoHS 2.0/रीच
औद्योगिक अनुप्रयोग

ILC212 थर्मल इमेजिंग मॉड्यूल को स्मार्ट सिक्योरिटी, AloT, नाइट ऑब्जर्वेशन, इंस्ट्रूमेंट्स एंड मीटर्स, मशीन विजन और बहुत कुछ के क्षेत्र में लागू किया जाता है।

हमारी क्षमताएं
  • विश्व-अग्रणी अवरक्त प्रौद्योगिकी के साथ उच्च संवेदनशीलता और उत्कृष्ट प्रदर्शन
  • विभिन्न इन्फ्रारेड डिटेक्टर विभिन्न पिक्सेल आकारों के साथ अनकूल्ड और कूल्ड दोनों प्रारूपों में उपलब्ध हैं
  • लाखों डिटेक्टरों तक की वार्षिक क्षमता के साथ वॉल्यूम उत्पादन
  • थर्मल इमेजिंग समाधानों के डिजाइन, निर्माण और विपणन में विशेषज्ञता
अक्सर पूछे जाने वाले प्रश्नों
इन्फ्रारेड डिटेक्टर/थर्मल कैमरा कोर का उपयोग किन उद्योगों में किया जा सकता है?
  • थर्मोग्राफी:बिजली रखरखाव, मशीन विजन, एचवीएसी का निर्माण, धातुकर्म पेट्रोकेमिकल, पूर्वानुमानित रखरखाव, महामारी की रोकथाम
  • सुरक्षा एवं निगरानी:सुरक्षित शहर, बुनियादी ढांचे की निगरानी, ​​​​सीमा सुरक्षा, समुद्री यात्रा, खनन सुरक्षा
  • अग्निशमन एवं बचाव:जंगल की आग की रोकथाम, आग की रोकथाम, खोज एवं बचाव
  • यूएवी पेलोड:उपकरण निरीक्षण, प्रवर्तन एवं बचाव, अग्निशमन अनुप्रयोग, पशु अवलोकन
  • व्यक्तिगत दृष्टि:आउटडोर अवकाश, पशु अवलोकन, प्रवर्तन गश्ती
  • एडीएएस:स्वायत्त ड्राइविंग, उन्नत चालक सहायक प्रणाली, विशेष वाहन
  • एआईओटी:स्मार्ट होम, इंटेलिजेंट हार्डवेयर, स्मार्ट केयर, रोबोट
  • अन्य:उन्नत उड़ान दृष्टि प्रणाली, गैस का पता लगाना, कृषि एवं चरागाह, वैज्ञानिक अनुसंधान
