सुरक्षा और थर्मोग्राफी के लिए अनकूल्ड थर्मल इमेजिंग मॉड्यूल 256x192 रिज़ॉल्यूशन 12μm पिक्सेल पिच

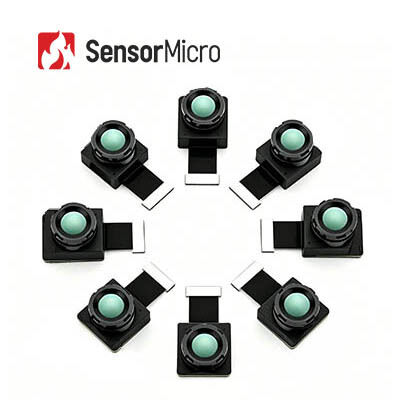

  • Uncooled Thermal Imaging Module 256x192 Resolution 12μm Pixel Pitch for Security and Thermography
उत्पत्ति के प्लेस वुहान, हुबेई प्रांत, चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या TIMO212
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
संकल्प 256x192 तापमान मापन रेंज -20℃~+550℃
वर्णक्रमीय श्रेणी 8~14μm पिक्सेल पिच 12μm
संकेन्द्रित विधि फोकस मुक्त फ्रेम रेट थर्मोग्राफी: 25 हर्ट्ज, इमेजिंग: 50 हर्ट्ज
प्रमुखता देना

बिना ठंडा थर्मल इमेजिंग मॉड्यूल 256x192

,

सुरक्षा कैमरा बिना ठंडा थर्मल इमेजिंग मॉड्यूल

,

12uM पिक्सेल पिच थर्मल कैमरा कोर
एक संदेश छोड़ें
उत्पाद विवरण
सुरक्षा कैमरे के लिए अनकूल्ड थर्मल इमेजिंग मॉड्यूल 256x192/12μm
उत्पाद अवलोकन
TIMO212 में एक असाधारण छोटे आकार का 256x192/12μm वेफर लेवल पैकेज (WLP) इन्फ्रारेड डिटेक्टर शामिल है जो 8 से 14μm तक की लंबी-तरंग इन्फ्रारेड (LWIR) स्पेक्ट्रम को कैप्चर करता है।
इसके पूरी तरह से अनुकूलित SWaP-C के कारण, TIMO212 थर्मल कैमरा मॉड्यूल को आकार और वजन पर सख्त आवश्यकताओं के साथ इन्फ्रारेड कैमरों में एकीकृत किया जा सकता है।
TIMO212 थर्मल कैमरा मॉड्यूल का व्यापक रूप से सुरक्षा निगरानी, ​​थर्मोग्राफी, पहनने योग्य उपकरण, वाहन इलेक्ट्रॉनिक्स, स्मार्ट होम और जीवित प्राणियों का पता लगाने में उपयोग किया जाता है।
मुख्य विशेषताएं
  • अल्टीमेट SWaP-C ऑप्टिमाइज़ेशन के साथ अल्ट्रा-मिनिएचर मॉड्यूल
    • वेफर-लेवल पैकेज्ड डिटेक्टर + वेफर-लेवल ऑप्टिक्स + माइक्रो-इलेक्ट्रोमैग्नेटिक वाल्व शटर
    • सबसे छोटा इन्फ्रारेड थर्मल मॉड्यूल, अधिकतम लागत दक्षता के साथ बुनियादी थर्मल इमेजिंग कार्यक्षमता को सक्षम करता है
    • कॉम्पैक्ट आकार, हल्का और कम बिजली की खपत, लघु उपकरणों में एकीकरण के लिए आदर्श
  • लचीले ऑप्टिक विकल्प, सटीक तापमान माप
    • विविध अनुप्रयोग आवश्यकताओं को पूरा करने के लिए वाइड-एंगल और टेलीफोटो सहित कई लेंस विकल्प उपलब्ध हैं
    • ±2°C तक सटीकता के साथ उच्च परिशुद्धता तापमान माप; क्षेत्रीय और पूर्ण-फ़्रेम तापमान निगरानी दोनों का समर्थन करता है
  • आसान एकीकरण, तेज़ विकास
    • विभिन्न एम्बेडेड प्लेटफ़ॉर्म के साथ संगत, डीवीपी छवि इंटरफ़ेस का समर्थन करता है
    • RoHS 2.0 पर्यावरण मानकों के अनुरूप
उत्पाद विशिष्टताएँ
नमूना TIMO212
संकल्प 256×192
पिक्सेल आकार 12μm
वर्णक्रमीय प्रतिक्रिया 8-14μm
फोकस मोड फोकस मुक्त
लेंस (HFOV/FL) 17.5°/10मिमी | 25°/7मिमी | 56°/3.2मिमी | 90°/2.1मिमी
वजन (जी) 5.1±0.4 | 4.4±0.4 | 2±0.2 | 4.8±0.4
आकार (मिमी, एफपीसी के बिना) 16×14×18 | 16×14×14.6 | 14×12×9.8 | 16×14×15.6
पिन की संख्या 40पिन
आउटपुट डेटा 14 बिट कच्चा
फ्रेम रेट थर्मोग्राफी: 25 हर्ट्ज, इमेजिंग: 50 हर्ट्ज
तापमान मापन रेंज -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃)
तापमान माप सटीकता ±2℃ / ±2% से अधिक
परिचालन तापमान -20℃~+60℃
नमी 5%~85%
भंडारण तापमान -45℃~+85℃
प्रमाणन RoHS 2.0/पहुंच
औद्योगिक अनुप्रयोग
TIMO212 थर्मल इमेजिंग मॉड्यूल को सुरक्षा निगरानी, ​​थर्मोग्राफी, पहनने योग्य उपकरणों, वाहन इलेक्ट्रॉनिक्स, स्मार्ट होम और जीवित प्राणियों का पता लगाने के लिए लागू किया जाता है।
हमारी उत्पाद श्रृंखला
  • उच्च संवेदनशीलता और उत्कृष्ट प्रदर्शन
  • इन्फ्रारेड उद्योग में विश्व-अग्रणी प्रौद्योगिकी
  • विभिन्न इन्फ्रारेड डिटेक्टर उपलब्ध हैं - विभिन्न प्रारूपों और पिक्सेल आकारों में अनकूल्ड और कूल्ड दोनों आईआर डिटेक्टर
  • तेजी से वितरण सुनिश्चित करने के लिए बड़े पैमाने पर उत्पादन - लाखों डिटेक्टरों तक की वार्षिक उत्पादन क्षमता वाली तीन उत्पादन लाइनें
अक्सर पूछे जाने वाले प्रश्नों
उचित इन्फ्रारेड डिटेक्टर रिज़ॉल्यूशन कैसे चुनें?
यह आपके उत्पादों की वास्तविक ज़रूरतों और अनुप्रयोगों पर निर्भर करता है, और कीमत भी एक ऐसा कारक है जिस पर विचार करने की आवश्यकता है। यदि छवि गुणवत्ता महत्वपूर्ण नहीं है, तो आप कम रिज़ॉल्यूशन वाले इन्फ्रारेड डिटेक्टर जैसे 120x90, 256x192, या 400x300 चुन सकते हैं। यदि आपको रिमोट मॉनिटरिंग जैसे विशेष उद्देश्यों के लिए बहुत स्पष्ट छवियों की आवश्यकता है, तो आप 1280x1024 के उच्च-रिज़ॉल्यूशन वाले इन्फ्रारेड डिटेक्टर चुन सकते हैं।
थर्मल इमेजिंग के लिए सही छद्म रंग का चयन कैसे करें?
  • छोटे तापमान अंतर वाले लक्ष्यों के लिए ग्रे सफेद अधिक उपयुक्त है
  • लाल और नीला उन दृश्यों के लिए अधिक उपयुक्त है जहां समस्या बिंदुओं को ढूंढने की आवश्यकता है
  • आयरन रेड विद्युत उद्योग का मानक रंग पैलेट है
नोट: चाहे आप कोई भी पैलेट चुनें, थर्मल तापमान माप नहीं बदलेगा।
उपयुक्त इन्फ्रारेड थर्मल कैमरा लेंस कैसे चुनें?
  • मानक लेंस उचित दूरी के साथ सामान्य लक्ष्य को पूरा कर सकता है
  • टेलीफ़ोटो लेंस अपेक्षाकृत छोटे लक्ष्यों के लिए उपयुक्त है जिन्हें लंबी दूरी से देखने की आवश्यकता होती है
  • निकट दूरी पर वस्तुओं को अधिक विस्तार से देखने के लिए वाइड एंगल लेंस बेहतर है
  • मैक्रो लेंस चिप सर्किट जैसे निकट दूरी पर बहुत छोटे लक्ष्यों को देखने के लिए है
