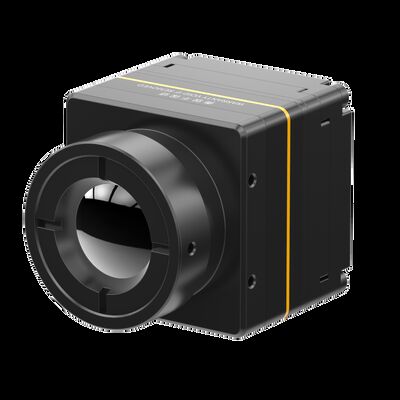

छोटे आकार की लंबी लहर थर्मल इमेजिंग कोर 400x300 COIN417G2
| उत्पत्ति के प्लेस | वुहान, हुबेई प्रांत, चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | COIN417G2 |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | negotiable |
| भुगतान शर्तें | एल/सी,टी/टी |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| संकल्प | 384x288 /17μm | नेटडी | ≤50 एमके |
|---|---|---|---|
| वर्णक्रमीय श्रेणी | 8 ~ 14μm | आकार | 21x22.3x15.6 मिमी (9.1 मिमी लेंस के साथ) |
| तापमान की रेंज | -20℃~+550℃ (अनुकूलन योग्य) | तापमान सटीकता | ±3°C या ±3% |
| प्रमुखता देना | थर्मल इमेजिंग कोर 400x300,VOx थर्मल इमेजिंग कोर,384x288 थर्मल कैमरा कोर |
||
उत्पाद विवरण
छोटे आकार का लॉन्ग वेव थर्मल इमेजिंग कोर 400x300 COIN417G2
थर्मल कैमरा कोर
400x300 इन्फ्रारेड डिटेक्टर के साथ अनकूल्ड FPA थर्मल इमेजिंग कैमरा कोर
उत्पाद विवरण
COIN417G2 अनकूल्ड इन्फ्रारेड मॉड्यूल SensorMicro द्वारा विकसित COIN417 का एक नया पीढ़ी संस्करण है। यह 400x300@17μm वेफर लेवल पैकेज (WLP) इन्फ्रारेड इमेजिंग डिटेक्टर, उच्च प्रदर्शन सिग्नल प्रोसेसिंग सर्किट और नॉन-यूनिफॉर्मिटी करेक्शन (NUC), 3D नॉइज़ रिडक्शन (3DNR), 2D नॉइज़ रिडक्शन (DNS), डायनेमिक रेंज कम्प्रेशन (DRC), एज एन्हांसमेंट (EE) जैसे इमेज प्रोसेसिंग एल्गोरिदम को एकीकृत करता है।
COIN417G2 इन्फ्रारेड मॉड्यूल तेज और स्पष्ट थर्मल इमेज प्रस्तुति, कॉम्पैक्ट आकार और कम लागत में विशेषताएँ रखता है। इसमें औद्योगिक तापमान माप के लिए -20℃~550℃ की माप सीमा के साथ एक वैकल्पिक थर्मोग्राफिक फ़ंक्शन भी है।
COIN417G2 थर्मल मॉड्यूल का उपयोग थर्मोग्राफी, सुरक्षा निगरानी, अग्निशमन और बचाव, आउटडोर, AIoT, स्मार्ट हार्डवेयर, UAVs पेलोड, ADAS आदि में किया जा सकता है।
SensorMicro कूल्ड अनकूल्ड इन्फ्रारेड डिटेक्टर और इन्फ्रारेड थर्मल इमेजिंग मॉड्यूल का आपूर्तिकर्ता है। ये इन्फ्रारेड FPA डिटेक्टर और थर्मल कैमरा कोर इन्फ्रारेड थर्मल कैमरों के आंशिक घटक हैं, जिनका उपयोग विशेष रूप से ग्राहकों की द्वितीयक विकास आवश्यकताओं के लिए किया जाता है।
मुख्य विशेषताएं
उत्कृष्ट छवि प्रदर्शन
• शक्तिशाली छवि प्रक्रिया एल्गोरिदम: NUC/3DNR/DNS/DRC/EE
• तेज और स्पष्ट छवि गुणवत्ता प्रस्तुत करें
तापमान मापन
• 20℃~150℃, 0~550℃ की सीमा के साथ
• अनुकूलन और विस्तार का समर्थन करें
उच्च दक्षता
• 3 सेकंड पर स्टार्ट-अप समय और 0.7w जितना कम बिजली की खपत के साथ
तेज़ एकीकरण
• DVP/LVDS छवि आउटपुट इंटरफ़ेस, RAW/YUV डिजिटल वीडियो आउटपुट, सीरियल पोर्ट नियंत्रण का समर्थन करें
उत्पाद विनिर्देश
| मॉडल | COIN417G2/R |
| IR डिटेक्टर प्रदर्शन | |
| सामग्री | VOx |
| संकल्प | 400×300 |
| पिक्सेल पिच | 17μm |
| स्पेक्ट्रल रेंज | 8μm ~14μm |
| विशिष्ट NETD | ≤40mK |
| छवि प्रसंस्करण | |
| फ्रेम दर | 50Hz/30Hz/25Hz |
| स्टार्ट-अप समय | 3s |
| एनालॉग वीडियो | PAL/NTSC |
| डिजिटल वीडियो | RAW/YUV/BT656 |
| छवि एल्गोरिदम | नॉन-यूनिफॉर्मिटी करेक्शन (NUC) 3D नॉइज़ रिडक्शन (3DNR) 2D नॉइज़ रिडक्शन (DNS) डायनेमिक रेंज कम्प्रेशन (DRC) एज एन्हांसमेंट (EE) |
| डिजिटल ज़ूम | 1X~8X कंटीन्यूअस ज़ूम, 1/8 स्टेप साइज़ (YUV आउटपुट) |
| छवि प्रदर्शन | ब्लैक हॉट/व्हाइट हॉट/स्यूडो कलर |
| पीसी सॉफ्टवेयर | |
| ICC सॉफ्टवेयर | मॉड्यूल नियंत्रण और वीडियो डिस्प्ले |
| विद्युत विनिर्देश | |
| मानक बाहरी इंटरफ़ेस | 50Pin_HRS: DF40C-50DP-0.4V(51), (HRS, Male) |
| USB एक्सटेंशन बोर्ड | टाइप-सी |
| संचार इंटरफ़ेस | TTL-232/USB2.0 |
| डिजिटल वीडियो इंटरफ़ेस | CMOS8/CMOS16/LVDS/USB2.0 |
| आपूर्ति वोल्टेज | 4~5.5V |
| विशिष्ट बिजली की खपत | 0.7W |
| तापमान मापन | |
| ऑपरेटिंग तापमान रेंज | -10℃~+50℃ |
| तापमान मापन रेंज | -20℃~150℃, 0℃~550℃; अनुकूलन और विस्तार का समर्थन करें |
| तापमान मापन सटीकता | ±3℃ या ±3% से अधिक |
| क्षेत्रीय तापमान मापन | आउटपुट क्षेत्रीय तापमान का अधिकतम, न्यूनतम और औसत मान समर्थन करें |
| SDK | Windows/Linux/ARM; वीडियो स्ट्रीम विश्लेषण और ग्रे से तापमान में रूपांतरण प्राप्त करें |
| भौतिक विशेषताएं | |
| आकार (मिमी) | 25.4×25.4×29.3(9.1 मिमी लेंस के साथ) 25.4×25.4×41.2(13 मिमी लेंस के साथ) 25.4×25.4×40(19 मिमी लेंस के साथ) |
| वज़न | 29g±3g(9.1 मिमी लेंस के साथ) 42g±3g(13 मिमी लेंस के साथ) 44g±3g(19 मिमी लेंस के साथ) |
| पर्यावरण अनुकूलन क्षमता | |
| ऑपरेटिंग तापमान | -40℃~+70℃ |
| भंडारण तापमान | -45℃~+85℃ |
| नमी | 5%~95%, गैर-संघनक |
| कंपन | 5.35grms, 3-अक्ष |
| शॉक | हाफ साइन वेव, 40g/11ms, 3-अक्ष, 6-दिशा |
| प्रमाण पत्र | ROHS2.0/REACH |
| ऑप्टिक्स | |
| वैकल्पिक लेंस | फिक्स्ड एथर्मल: 9.1 मिमी/13 मिमी/19 मिमी |
| सुरक्षा स्तर | IP67 |
सुरक्षा के लिए थर्मल कैमरा मॉड्यूल
हमारे फायदे
अक्सर पूछे जाने वाले प्रश्न
1. इन्फ्रारेड थर्मोग्राफी क्या है?
थर्मोग्राफी वस्तु की सतह के तापमान का पता लगाने पर आधारित एक गैर-इनवेसिव नैदानिक विधि की एक नई और प्रभावी तकनीक है। किसी वस्तु से उत्सर्जित इन्फ्रारेड (IR) विकिरण को रिकॉर्ड किया जाता है और तापमान वितरण मानचित्र के रूप में दृश्यमान किया जाता है।
2. इन्फ्रारेड थर्मोग्राफी का उपयोग किस लिए किया जा सकता है?
इन्फ्रारेड थर्मल इमेज का उपयोग घर के निरीक्षण, संरचनात्मक दोषों, विद्युत दोषों, यांत्रिक दोषों, लोगों और जानवरों में शारीरिक परिवर्तनों और बहुत कुछ का पता लगाने के लिए किया जा सकता है।
3. इन्फ्रारेड थर्मोग्राफी के क्या फायदे हैं?
गैर-विनाशकारी परीक्षण के लिए, परीक्षण करना सरल है और बिना किसी नुकसान के त्वरित प्रतिक्रिया है, जिसके परिणामस्वरूप लागत की बचत होती है, कार्य कुशलता बढ़ती है, जनशक्ति और उपकरण मूल्यह्रास कम होता है।
चिकित्सा थर्मोग्राफी के लिए, मानव शरीर में छिपी हुई समस्याओं का पता लगाना बहुत कुशल है, विकिरण और दर्द के बिना 100% सुरक्षित है, जो प्रारंभिक स्वास्थ्य जांच के लिए एक आदर्श उपकरण है।
