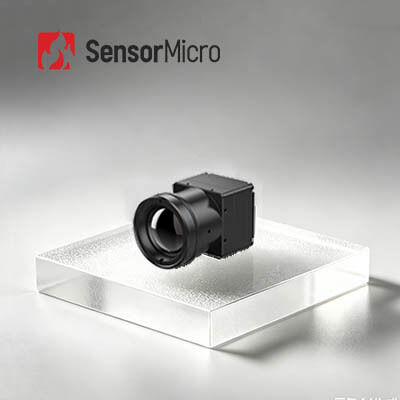

12μm पिक्सेल पिच और 0.65W कम बिजली की खपत के साथ अनकूल्ड 640x512 रिज़ॉल्यूशन LWIR थर्मल कैमरा कोर
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | COIN612G2 |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| संकल्प | 640x512 | पिक्सेल पिच | 12μm |
|---|---|---|---|
| फ्रेम रेट | 25/30/50 हर्ट्ज | बिजली की खपत | 0.65 डब्ल्यू |
| वर्णक्रमीय श्रेणी | 8~14μm | नेटडी | ≤25mK/F1.0/25℃ |
| प्रमुखता देना | Uncooled LWIR थर्मल कैमरा कोर,थर्मल कैमरा कोर 640x512,0.8W खपत थर्मल इमेजिंग मॉड्यूल |
||
उत्पाद विवरण
0.65W कम बिजली की खपत के साथ अनकूल्ड 640x512/12μm LWIR थर्मल कैमरा कोर
उत्पाद का अवलोकन
उच्च संवेदनशीलता 640×512 12μm ApexCore वेफर-स्केल इन्फ्रारेड फोकल प्लेन एरे (FPA) से लैस है जिसमें विशिष्ट NETD ≤25 मिलीकेल्विन है,COIN612G2 अवरक्त इमेजिंग कोर अनुकूलित लागत के साथ बेहतर प्रदर्शन प्राप्त करता हैयह व्यापक रूप से अपनाए जाने वाले धारावाहिक संचार इंटरफेस, विविध वीडियो सिग्नल आउटपुट के साथ पूर्ण संगतता प्रदान करता है,और बहु-दृश्य तैनाती आवश्यकताओं को समायोजित करने के लिए उद्देश्य लेंस का एक व्यापक चयन.
यह मॉड्यूल तत्काल हॉट-स्पॉट कैप्चर और उच्च निष्ठा वाले थर्मल विज़ुअलाइज़ेशन को प्राप्त करता है, जिससे सिस्टम इंटीग्रेटरों के लिए विकास ओवरहेड में काफी कटौती होती है।यह एक पूर्ण थर्मल इमेजिंग एकीकरण इकाई के रूप में कार्य करता है जिसमें समृद्ध अंतर्निहित कार्य और उल्लेखनीय लागत प्रतिस्पर्धात्मकता है.
मुख्य विशेषताएं
व्यापक कार्यक्षमता, लागत प्रभावी समाधान
- NETD ≤25mK के साथ एक उच्च प्रदर्शन, लागत प्रभावी ApexCore वेफर-स्तर अवरक्त डिटेक्टर के साथ विकसित
- छवि की गुणवत्ता बढ़ाने के लिए उन्नत छवि प्रसंस्करण एल्गोरिदम के साथ एक मुख्यधारा के एफपीए को जोड़ती है
कॉम्पैक्ट संरचना, हल्के डिजाइन
- आयामः 25.4×25.4×15.7 मिमी
- वजनः 15±1g, बिजली की खपत ≤0.65W
बहुमुखी विन्यास, त्वरित एकीकरण
- विभिन्न अनुप्रयोग आवश्यकताओं को पूरा करने के लिए कई लेंस विकल्प उपलब्ध
- यूएसबी 2.0/डीवीपी/एलवीडीएस/बीटी.656 छवि आउटपुट इंटरफेस का समर्थन करता है
- सीरियल पोर्ट नियंत्रण के साथ आउटपुट RAW/YUV छवि डेटा
उत्पाद विनिर्देश
| मॉडल | COIN612G2 |
|---|---|
| आईआर डिटेक्टर सूचक | संवेदनशील सामग्रीः VOx |
| संकल्पः 640×512 | |
| पिक्सेल आकारः 12μm | |
| स्पेक्ट्रल प्रतिक्रियाः 8μm ~ 14μm | |
| विशिष्ट NETD: ≤25mK/F1.0/25°C | |
| छवि प्रसंस्करण | डिजिटल फ्रेम दरः 25/30/50 हर्ट्ज |
| प्रारंभ समयः 6 सेकंड | |
| एनालॉग वीडियोः PAL/NTSC | |
| डिजिटल वीडियो: RAW/YUV422 | |
| इमेज एल्गोरिथ्मः गैर-एकसमानता सुधार (एनयूसी), 3 डी शोर कमी (3 डीएनआर), 2 डी शोर दमन (डीएनएस), गतिशील रेंज संपीड़न (डीआरसी), एज वृद्धि (ईई) | |
| छवि प्रदर्शनः 10 प्रकार (सफेद गर्म/लावा/आयरन लाल/गर्म लोहा/चिकित्सा/आर्कटिक/रेनबो 1/रेनबो 2/टिंट/ब्लैक हॉट) | |
| पीसी सॉफ्टवेयर | आईसीसी सॉफ्टवेयर: मॉड्यूल नियंत्रण और वीडियो डिस्प्ले |
| विद्युत | मानक बाहरी इंटरफ़ेसः 50पिनः DF40C-50DP-0.4V ((51), (HRS, Male) |
| एक्सटेंशन बोर्डः USB3.0/USB2.0/VPC/USB2.0&VPC | |
| संचार इंटरफ़ेस: TTL-232/USB2.0 | |
| डिजिटल वीडियो इंटरफ़ेस: DVP8/DVP16/USB2.0/BT.656/LVDS | |
| आपूर्ति वोल्टेजः 4.5~5.5V | |
| सामान्य बिजली की खपतः 0.65W | |
| मैकेनिकल | नंगे कोर का आकार ((मिमी): 25.4×25.4×15.7 |
| नंगे कोर वजन ((g): 15±1g | |
| पर्यावरण के अनुकूल | ऑपरेटिंग तापमानः -40°C~+70°C |
| भंडारण तापमानः -45°C~+85°C | |
| आर्द्रताः 5%~95%, नॉन कंडेनसिंग | |
| कंपन: 5.35 ग्राम, यादृच्छिक कंपन, 3-अक्ष | |
| प्रभाव: आधा साइनस तरंग, 40g/11ms, प्रभाव दिशा X अक्ष, 3 बार | |
| प्रमाणन: ROHS2.0/REACH | |
| ऑप्टिकल लेंस | ऑप्टिकल लेंसः फिक्स्ड फोकस एथर्मलः 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm/50mm/70mm |
| सुरक्षा स्तरः IP67 (फ्रंट लेंस) |
औद्योगिक अनुप्रयोग
COIN612G2 थर्मल इमेजिंग मॉड्यूल को सुरक्षा निगरानी, औद्योगिक दृष्टि, बाहरी अवलोकन, अग्निशमन और बचाव, एडीएएस, मशीन दृष्टि आदि के क्षेत्र में लागू किया जाता है।
हमारी उत्पाद लाइन
- उच्च संवेदनशीलता और उत्कृष्ट प्रदर्शन
- अवरक्त उद्योग में विश्व में अग्रणी प्रौद्योगिकी
- विभिन्न इन्फ्रारेड डिटेक्टर उपलब्ध - विभिन्न प्रारूपों और पिक्सेल आकारों में दोनों अनकूल्ड और कूल्ड आईआर डिटेक्टर
- तेजी से वितरण सुनिश्चित करने के लिए बड़े पैमाने पर उत्पादन - लाखों डिटेक्टरों तक की वार्षिक उत्पादन क्षमता वाली तीन उत्पादन लाइनें
अक्सर पूछे जाने वाले प्रश्न
1इन्फ्रारेड थर्मल इमेजिंग क्या है?
प्रकृति में, जिन वस्तुओं का तापमान पूर्ण शून्य (-273°C) से अधिक है, वे सभी अवरक्त किरणें उत्सर्जित कर सकती हैं।लक्ष्य और पृष्ठभूमि के बीच इन्फ्रारेड विकिरण तापमान अंतर को मापने के लिए इन्फ्रारेड कैमरा डिटेक्टर का उपयोग करके, आप विभिन्न अवरक्त छवियों प्राप्त कर सकते हैं, जो भी थर्मल छवियों कहा जाता है.
2इन्फ्रारेड डिटेक्टर कैसे काम करते हैं?
लक्ष्य द्वारा उत्सर्जित इन्फ्रारेड विकिरण थर्मल डिटेक्टर की सेंसिशन रेंज में प्रवेश करता है,फिर इन्फ्रारेड डिटेक्टर अलग-अलग तीव्रता के विकिरण संकेत को संबंधित विद्युत संकेत में बदल देता है, और फिर प्रवर्धन और वीडियो प्रसंस्करण के माध्यम से, अवरक्त छवि बनाता है जिसे नग्न आंखों से देखा जा सकता है।
3ठंडे इन्फ्रारेड डिटेक्टरों के क्या फायदे हैं?
ठंडा इन्फ्रारेड फोकल प्लेन डिटेक्टर कम तापमान पर काम करता है जो डिटेक्टर डेवर कूलर (ddc) द्वारा प्रदान किया जाता है।यह उच्च संवेदनशीलता है और uncooled अवरक्त डिटेक्टर की तुलना में अधिक सूक्ष्म तापमान अंतर को अलग कर सकते हैंयह 10 किलोमीटर से अधिक की दूरी पर वस्तुओं का पता लगा सकता है, पहचान सकता है और उन्हें पहचान सकता है।ठंडा डिटेक्टर की संरचना बहुत जटिल है जिसके परिणामस्वरूप अनकूल्ड डिटेक्टर की तुलना में अपेक्षाकृत उच्च लागत होती है.
