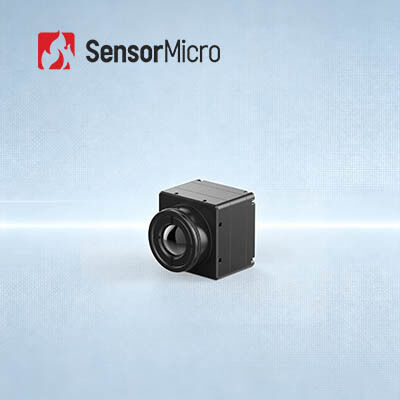

384x288 रेज़ोल्यूशन 17µm पिक्सेल पिच थर्मल मॉड्यूल 0.65W पावर खपत इन्फ्रारेड कैमरा कोर के साथ

  • 384x288 Resolution 17μm Pixel Pitch Thermal Module with 0.65W Power Consumption Infrared Camera Core
उत्पत्ति के प्लेस चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या COIN417RG3
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
संकल्प 384x288 बिजली की खपत 0.65 डब्ल्यू
वर्णक्रमीय श्रेणी 8~14μm पिक्सेल पिच 12μm
नेटडी ≤30mK फ्रेम रेट 25हर्ट्ज/30हर्ट्ज/50हर्ट्ज
प्रमुखता देना

फास्ट इंटीग्रेशन थर्मल मॉड्यूल 640x512

,

0.8W इन्फ्रारेड डिटेक्टर थर्मल मॉड्यूल

,

RS232 इन्फ्रारेड थर्मल कैमरा मॉड्यूल
एक संदेश छोड़ें
उत्पाद विवरण
384x288/17µm इन्फ्रारेड डिटेक्टर के साथ फास्ट इंटीग्रेशन थर्मल मॉड्यूल
उत्पाद अवलोकन

तापमान माप के लिए COIN417RG3 इन्फ्रारेड कैमरा कोर में 384*288/17µm अनकूल्ड इन्फ्रारेड डिटेक्टर है और यह एक रियल-टाइम तापमान माप घटक को एकीकृत करता है। यह ±3°C या ±3% की सटीकता के साथ एक विस्तृत तापमान रेंज का समर्थन करता है, जिससे असामान्य तापमान भिन्नताओं का सटीक पता लगाया जा सकता है। इसका अल्ट्रा-लो पावर डिज़ाइन और मानक उद्योग इंटरफेस के साथ संगतता विकास और एकीकरण लागत को काफी कम करती है। कैमरा कोर पहले से ही औद्योगिक तापमान निगरानी, ​​प्रक्रिया नियंत्रण और स्मार्ट विनिर्माण अनुप्रयोगों में गहराई से एकीकृत है, जिससे इन्फ्रारेड थर्मोग्राफिक सिस्टम की तैनाती में तेजी आती है।

मुख्य विशेषताएं
  • व्यापक सुविधाएँ, लागत प्रभावी
    • लागत प्रभावी अनकूल्ड IR डिटेक्टरों के आधार पर विकसित
    • छवि गुणवत्ता बढ़ाने के लिए उन्नत छवि प्रसंस्करण एल्गोरिदम के साथ एकीकृत
    • ±2°C या ±2% तक उच्च तापमान माप सटीकता, -20°C से 150°C और 100°C से 550°C की तापमान श्रेणियों का समर्थन करता है, विस्तारित श्रेणियों के लिए अनुकूलन योग्य
  • लचीला विस्तार, फास्ट इंटीग्रेशन
    • विभिन्न अनुप्रयोग आवश्यकताओं को पूरा करने के लिए कई ऑप्टिकल लेंस विकल्प उपलब्ध हैं
    • USB2.0/DVP/LVDS/BT.656 सहित कई आउटपुट मोड का समर्थन करता है
    • RAW/YUV छवि डेटा आउटपुट करता है, सीरियल पोर्ट नियंत्रण के साथ
उत्पाद विनिर्देश
मॉडल COIN417RG3
IR डिटेक्टर संकेतक संवेदनशील सामग्री: VOx
रिज़ॉल्यूशन: 384*288
पिक्सेल आकार: 17µm
स्पेक्ट्रल प्रतिक्रिया: 8µm ~ 14µm
विशिष्ट NETD: ≤30mK
छवि प्रसंस्करण डिजिटल फ्रेम दर: 25/30/50Hz
स्टार्ट-अप समय: 6s
एनालॉग वीडियो: PAL/NTSC
डिजिटल वीडियो: RAW/YUV422
छवि एल्गोरिथम: गैर-एकरूपता सुधार (NUC), 3D शोर में कमी (3DNR), 2D शोर दमन (DNS), गतिशील रेंज संपीड़न (DRC), एज एन्हांसमेंट (EE)
छवि प्रदर्शन: 10 प्रकार (व्हाइट हॉट/लावा/आयरन रेड/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो 1/रेनबो 2/टिंट/ब्लैक हॉट)
पीसी सॉफ्टवेयर ICC सॉफ्टवेयर: मॉड्यूल नियंत्रण और वीडियो डिस्प्ले
इलेक्ट्रिकल मानक बाहरी इंटरफ़ेस: 50Pin: DF40C-50DP-0.4V(51), (HRS, मेल)
एक्सटेंशन बोर्ड: USB3.0/USB2.0/VPC/USB2.0&VPC
संचार इंटरफ़ेस: TTL-232/USB2.0
डिजिटल वीडियो इंटरफ़ेस: DVP8/DVP16/USB2.0/BT.656/LVDS
आपूर्ति वोल्टेज: 4.5~5.5V
विशिष्ट बिजली की खपत: 0.65W
तापमान माप ऑपरेटिंग तापमान: -10°C~+50°C
तापमान माप रेंज: -20°C~+150°C, 100°C~+550°C
तापमान माप सटीकता: ±2°C / ±2% में से बड़ा
आंशिक तापमान माप: तापमान माप क्षेत्रों के अधिकतम, न्यूनतम और औसत मान आउटपुट का समर्थन करता है
SDK: Android/Windows/Linux; ग्रे से तापमान तक वीडियो स्ट्रीम विश्लेषण और रूपांतरण प्राप्त करें
मैकेनिकल बेयर कोर आकार (मिमी): 25.4*25.4*16.5
बेयर कोर वजन (ग्राम): 16.6±1
पर्यावरणीय अनुकूलनशीलता ऑपरेटिंग तापमान: -40°C~+70°C
भंडारण तापमान: -45°C~+85°C
आर्द्रता: 5%~95%, गैर-संक्षेपण
कंपन: रैंडम कंपन, 5.35grms, 3-अक्ष
प्रभाव: हाफ साइन वेव, 40g/11ms, प्रभाव दिशा 3 अक्ष, 6 दिशा
प्रमाणन: ROHS2.0/REACH
ऑप्टिकल लेंस ऑप्टिकल लेंस: फिक्स्ड फोकस एथर्मल: 4.8mm/7mm/9.1mm/13mm/19mm/25mm
सुरक्षा स्तर: IP67 (फ्रंट लेंस)
औद्योगिक अनुप्रयोग

COIN417RG3 थर्मल इमेजिंग मॉड्यूल का उपयोग थर्मोग्राफी, सुरक्षा निगरानी, ​​रोबोट, इंटेलिजेंट हार्डवेयर, ADAS, अग्निशमन और बचाव आदि के क्षेत्र में किया जाता है।

हमारी उत्पाद श्रृंखला
  • उच्च संवेदनशीलता और उत्कृष्ट प्रदर्शन
  • इन्फ्रारेड उद्योग में विश्व-अग्रणी तकनीक
  • विभिन्न इन्फ्रारेड डिटेक्टर उपलब्ध - विभिन्न प्रारूपों और पिक्सेल आकार में अनकूल्ड और कूल्ड दोनों IR डिटेक्टर
  • तेजी से डिलीवरी सुनिश्चित करने के लिए वॉल्यूम उत्पादन - लाखों डिटेक्टरों की वार्षिक उत्पादन क्षमता वाली तीन उत्पादन लाइनें
अक्सर पूछे जाने वाले प्रश्न
1. अनकूल्ड इन्फ्रारेड डिटेक्टरों के क्या फायदे हैं?
अनकूल्ड इन्फ्रारेड फोकल प्लेन डिटेक्टर को कूल्ड डिवाइस की आवश्यकता नहीं होती है, यह कमरे के तापमान पर काम कर सकता है और इसमें तेज स्टार्ट, कम बिजली की खपत, छोटा आकार, हल्का वजन, लंबा जीवन, कम लागत आदि के फायदे हैं।
2. आपके एप्लिकेशन के लिए इन्फ्रारेड डिटेक्टर / थर्मल मॉड्यूल पर मुख्य विचार क्या हैं?
• डिटेक्टर रिज़ॉल्यूशन
• पिक्सेल आकार
• NETD
• छवि गुणवत्ता
• लेंस विकल्प
• बिजली की खपत
• आकार और वजन
• मैकेनिकल और इलेक्ट्रिकल इंटरफ़ेस
• बजट
