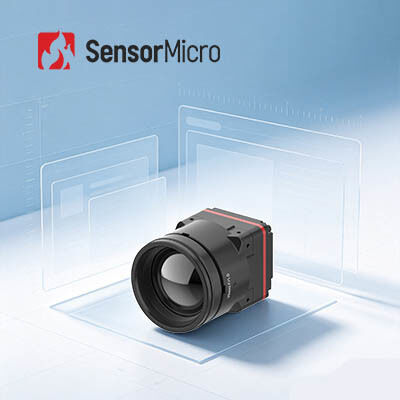

उच्च संवेदनशीलता 1280x1024 रिज़ॉल्यूशन 8μm पिक्सेल आकार तेजी से एकीकरण के लिए थर्मल कैमरा कोर

  • High Sensitivity 1280x1024 Resolution 8μm Pixel Size Thermal Camera Core for Fast Integration
उत्पत्ति के प्लेस चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या आईटीएल1208
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
संकल्प 1280x1024 / 8μm नेटडी ≤30mK
वर्णक्रमीय श्रेणी 8μm ~ 14μm डिजिटल फ़्रेम दर 25/30 हर्ट्ज
वोल्टेज आपूर्ति 4.5-5.5 वी विशिष्ट बिजली की खपत 1 माह
प्रमुखता देना

एमडब्ल्यूआईआर कैमरा कोर 640x512

,

फास्ट इंटीग्रेशन एमडब्ल्यूआईआर कैमरा कोर

,

उच्च संवेदनशीलता एमसीटी थर्मल कैमरा कोर
एक संदेश छोड़ें
उत्पाद विवरण
उच्च संवेदनशीलता एलडब्ल्यूआईआर थर्मल कैमरा कोर 1280x1024/8μm तेजी से एकीकरण के लिए
उत्पाद का अवलोकन

अति-स्पष्ट, उच्च-विवरण वाली थर्मल इमेजरी को आईटीएल1208 8μm मेगापिक्सल इन्फ्रारेड कैमरा कोर के साथ कैप्चर करें, जो सटीक पता लगाने के लिए एक उच्च-प्रदर्शन थर्मल इमेजिंग समाधान है। This advanced thermal imaging core adopts the ApexCore 1280×1024/8μm large-format megapixel detector featuring an industry-leading 8μm pixel size that significantly boosts integration density and imaging accuracy.

पेशेवर छवि सुधार एल्गोरिदम के साथ मेल खाता है, यह प्रभावी रूप से छवि विपरीत का अनुकूलन करता है, शोर को समाप्त करता है, और समृद्ध थर्मल विवरण को बहाल करता है,उच्च परिभाषा ऊष्मा इमेजिंग परिणाम प्रदान करता हैशीर्ष स्तरीय इमेजिंग प्रदर्शन बनाए रखते हुए, iTL1208 कॉम्पैक्ट आयामों, हल्के निर्माण और कम बिजली की खपत के साथ चरम SWaP अनुकूलन प्राप्त करता है,आधुनिक थर्मल इमेजिंग उपकरणों के लिए उच्च संकल्प और पोर्टेबिलिटी की दोहरी मांगों को पूरी तरह से पूरा करता है.

मुख्य विशेषताएं
  • 8μm मेगापिक्सल सफलताःदुनिया का पहला 8μm मेगापिक्सल थर्मल कैमरा कोर, जो ApexCore 1280×1024/8μm सुपर इन्फ्रारेड डिटेक्टर द्वारा संचालित है, जो अल्ट्रा-कॉम्पैक्ट एकीकरण के साथ उच्च रिज़ॉल्यूशन को संतुलित करता है।
  • उन्नत SWaP प्रदर्शनःयह केवल 22.6×22.6×34.5 मिमी है, इसका वजन 35.7±2g है (एक 12 मिमी लेंस सहित), और केवल 1W का उपभोग करता है, जो मेगापिक्सल थर्मल इमेजिंग के लिए आकार की बाधा को तोड़ता है।
  • जर्मनियम-मुक्त ऑप्टिक्स और तेज़ एकीकरण:विभिन्न अनुप्रयोग आवश्यकताओं के लिए कई लेंस विकल्पों के साथ जर्मनियम मुक्त chalcogenide प्रकाशिकी। सरल प्रणाली एकीकरण के लिए रॉ और यूवी डेटा आउटपुट के साथ एमआईपीआई सीएसआई छवि आउटपुट इंटरफ़ेस।
उत्पाद विनिर्देश
मॉडल आईटीएल1208
आईआर डिटेक्टर सूचक
संवेदनशील सामग्री VOx
संकल्प 1280×1024
पिक्सेल आकार 8 माइक्रोन
स्पेक्ट्रल प्रतिक्रिया 8μm ~ 14μm
विशिष्ट NETD ≤30mK
छवि प्रसंस्करण
डिजिटल फ्रेम दर 25/30 हर्ट्ज
प्रारंभ समय ≤6s
डिजिटल वीडियो RAW/YUV
छवि एल्गोरिथ्म NUC/3DNR/DNS/DRC/EE
छवि प्रदर्शन 10 प्रकार (व्हाइट हॉट/लावा/आयरन रेड/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो 1/रेनबो 2/टिंट/ब्लैक हॉट)
पीसी सॉफ्टवेयर
पीसी सॉफ्टवेयर मॉड्यूल नियंत्रण और वीडियो डिस्प्ले
विद्युत
मानक बाहरी इंटरफ़ेस 34Pin_Connector इंटरफ़ेस: BP04SD-34-0065-R0
संचार इंटरफ़ेस TTL-232/I2C
डिजिटल वीडियो इंटरफ़ेस एमआईपीआई-सीएसआई
आपूर्ति वोल्टेज 4.5-5.5V
सामान्य बिजली की खपत 1W
मैकेनिकल
आकार (लेंस सहित) 5 मिमी लेंस के साथः 22.6mm × 22.6mm × 50mm (लेंस बाहरी व्यास Φ37mm)
10 मिमी लेंस के साथः 22.6mm × 22.6mm × 45.3mm (लेंस बाहरी व्यास Φ33mm)
12 मिमी लेंस के साथः 22.6mm × 22.6mm × 34.5mm (लेंस बाहरी व्यास Φ26.6mm)
17 मिमी लेंस के साथः 22.6mm × 22.6mm × 35.4mm (लेंस बाहरी व्यास Φ27mm)
25 मिमी लेंस के साथः 22.6 मिमी × 22.6 मिमी × 44.2 मिमी (लेंस बाहरी व्यास Φ33 मिमी)
35 मिमी लेंस के साथः 22.6 मिमी × 22.6 मिमी × 50.9 मिमी (लेंस बाहरी व्यास Φ43.2 मिमी)
वजन (लेंस सहित) 85.5±4.5g (5 मिमी लेंस के साथ)
70.5±3.6g (10 मिमी लेंस के साथ)
35.7±2g (12 मिमी लेंस के साथ)
40.7±2.1g (17 मिमी लेंस के साथ)
71.0±3.6g (25 मिमी लेंस के साथ)
110±5.5g (35 मिमी लेंस के साथ)
पर्यावरण के अनुकूल
ऑपरेटिंग तापमान -40°C~+70°C
भंडारण तापमान -45°C~+85°C
आर्द्रता 5%~95%, गैर-संक्षेपण
कंपन 5.35 ग्राम, यादृच्छिक कंपन, 3-अक्ष
प्रभाव आधा साइन तरंग, 40g/11ms, प्रभाव दिशा 3 अक्ष, 6 दिशा
प्रमाणन ROHS2.0/REACH
ऑप्टिकल लेंस फिक्स्ड फोकस एथर्मलः 5/10/12/17/25/35 मिमी
औद्योगिक अनुप्रयोग

आईटीएल1208 थर्मल इमेजिंग मॉड्यूल का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है जैसे कि वन अग्निशमन, बिजली रखरखाव, फोटोवोल्टिक निरीक्षण, सुरक्षा निगरानी, पहनने योग्य उपकरण, पोर्टेबल उपकरण,और अधिक.

हमारे फायदे
  • उत्पाद अनुकूलन:उद्योग-विशिष्ट आवश्यकताओं को पूरा करने के लिए कॉन्फ़िगरेशन को समायोजित करें और एल्गोरिदम अनुकूलित करें
  • साइट पर तकनीकी सहायता और प्रशिक्षणःमुख्य ग्राहकों को सिस्टम सेटअप और परिचालन प्रशिक्षण प्रदान करना
  • नए उत्पादों और बाजारों के लिए संयुक्त नवाचारःग्राहकों के साथ मिलकर अभिनव इन्फ्रारेड अनुप्रयोग समाधान विकसित करना
अक्सर पूछे जाने वाले प्रश्न
थर्मल संवेदनशीलता क्या है?

थर्मल संवेदनशीलता, जिसे NETD (शोर समकक्ष तापमान अंतर) भी कहा जाता है, मध्यम तरंग (MWIR) और लंबी तरंग (LWIR) थर्मल इमेजिंग कैमरों का मूल्यांकन करने के लिए एक प्रमुख पैरामीटर है।यह सीधे थर्मल इमेजर द्वारा मापी गई स्पष्टता से संबंधित हैयह एक संख्यात्मक मान है जो तापमान अंतर के संकेत-शोर अनुपात का प्रतिनिधित्व करता है और मिली केल्विन्स (mK) में मापा जाता है।संवेदनशीलता जितनी अधिक होगी, छवि उतनी ही स्पष्ट होगी.

थर्मल इमेजिंग का उपयोग क्या है?

तापमान माप और सभी मौसम की इमेजिंग इन्फ्रारेड थर्मल इमेजिंग तकनीक के दो बुनियादी कार्य हैं।इन दोनों प्रौद्योगिकियों के आधार पर विकसित उत्पादों का व्यापक रूप से सुरक्षा और निगरानी में उपयोग किया जाता है, औद्योगिक निरीक्षण, अग्निशमन, पूर्वानुमान रखरखाव, एडीएएस, महामारी की रोकथाम, एआईओटी, और बहुत कुछ।
