उच्च संवेदनशीलता एमसीटी एमडब्ल्यूआईआर कैमरा कोर 640x512 तेजी से एकीकरण के लिए
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| संकल्प | 640x512 / 15μm | नेटडी | ≤17mK |
|---|---|---|---|
| वर्णक्रमीय श्रेणी | 3.7 ~ 4.8μm | आकार | 147x58.5x71 मिमी |
| हाई लाइट | एमडब्ल्यूआईआर कैमरा कोर 640x512,फास्ट इंटीग्रेशन एमडब्ल्यूआईआर कैमरा कोर,उच्च संवेदनशीलता एमसीटी थर्मल कैमरा कोर |
||
उत्पाद विवरण

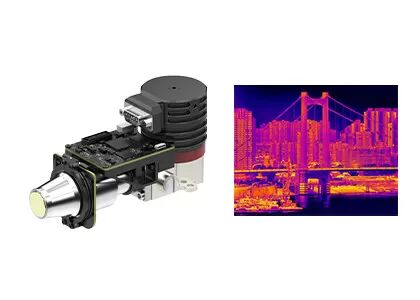

उच्च संवेदनशीलता एमसीटी एमडब्ल्यूआईआर कैमरा कोर 640x512 तेजी से एकीकरण के लिए
EYAS615A कूल्ड थर्मल इमेजिंग कोर
उच्च संवेदनशीलता 640x512@15μm आरएस058 एमसीटी एमडब्ल्यूआईआर एमसीटी एमडब्ल्यूआईआर कूल्ड इन्फ्रारेड मॉड्यूल निकटता बोर्ड के साथ
उत्पाद वर्णन
EYAS615A AD मॉड्यूल 640x512 प्रारूपों 15μm पिच IR FPA पर आधारित एक एनालॉग-डिजिटल कूल्ड इंफ्रारेड मॉड्यूल है।EYAS615A का विशिष्ट NETD 17mK से कम है।उच्च संवेदनशीलता बहुत लंबी दूरी पर बहुत छोटे अवरक्त विकिरण अंतर के लिए पहचान या पहचान सुनिश्चित करती है।
इस एडी मॉड्यूल में एक निकटता बोर्ड शामिल है जो एफपीए समय और संवेदनशील बिजली आपूर्ति प्रदान करता है।इसके अलावा, कैमरा लिंक इंटरफ़ेस 16 बिट कच्चे डेटा को आउटपुट करता है जो सिस्टम में डिटेक्टर के एकीकरण को बहुत सरल करता है।
इसलिए, EYAS615A मॉड्यूल OEM ग्राहकों के लिए GST C615M 640x512@15μm कूल्ड इंफ्रारेड डिटेक्टर पर तेजी से स्वीकृति परीक्षण करना आसान बनाता है, तेजी से माध्यमिक विकास शुरू करता है और कूल्ड इंफ्रारेड मॉड्यूल या पूर्ण इन्फ्रारेड थर्मल कैमरा या कूल्ड इंफ्रारेड पर आधारित सिस्टम के विकास की अवधि को छोटा करता है। संसूचक।
मुख्य विशेषताएं
- विकसित करने और एकीकृत करने में आसान
- कैमरालिंक इंटरफ़ेस आउटपुट 16 बिट रॉ डेटा, सीरियल पोर्ट कंट्रोल
- एकीकृत संरचना, आयाम डिटेक्टर के अनुरूप हैं
- 5V सिंगल-सप्लाई
- हाई स्पीड मूविंग टारगेट को पकड़ने में सक्षम
उत्पाद की विशेषताएं
| नमूना | EYAS615A |
| आईआर डिटेक्टर प्रदर्शन | |
| संकल्प | 640x512 |
| पिक्सेल पिच | 15μm |
| क्रायोकूलर | RS058 |
| वर्णक्रमीय श्रेणी | 3.7μm～4.8μm मेगावाट |
| ठंडा करने का समय (25 डिग्री सेल्सियस) | 6मिनट |
| इष्टतम एनईटीडी (20 डिग्री सेल्सियस) | ≤17mK |
| काम प्रणाली | |
| फ्रेम रेट | 1 ~ 120 हर्ट्ज समायोज्य |
| काम प्रणाली | स्नैपशॉट;आईटीआर/आईडब्ल्यूआर एकीकरण मोड;विंडोज मोड;विरोधी प्रस्फुटन |
| विद्युत विशिष्टता | |
| मानक बाहरी इंटरफ़ेस | क्यूएसएच 60 पिन |
| डिजिटल वीडियो | कैमरालिंक: आउटपुट 16 बिट रॉ डेटा |
| बाहरी सिंक | CC1: INT/फ़्रेम बाहरी सिंक;CC2: एमसी बाहरी सिंक |
| संचार | कैमरालिंक सीरियल पोर्ट: टीएफजी+/-, टीसी+/-;9600bps |
| बिजली की आपूर्ति | 1 चैनल इमेजिंग पैनल: 5V 1 चैनल क्रायोकूलर: 24V |
| स्थिर बिजली की खपत | 7W |
| आयाम (मिमी) | 147×58.5×71 |
| वज़न | ≤680g |
| वर्किंग टेम्परेचर | -40°C ~ +60°C |
| कंपन परिमाण | कंपन: जीजेबी वाहन पर चढ़कर हाई स्पीड ट्रांसपोर्ट शॉक: हाफ-साइन वेव, 40g 11 ms, 3 एक्सिस 6 डायरेक्शन 3 टाइम्स प्रत्येक |
औद्योगिक अनुप्रयोग
EYAS615A थर्मल इमेजिंग मॉड्यूल का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है जैसे रिमोट मॉनिटरिंग सिस्टम, फ्लाइट विजन एन्हांसमेंट सिस्टम, मल्टी-सेंसर पेलोड आदि।
हमारे फायदे
पूछे जाने वाले प्रश्न
1. थर्मल सेंसिटिविटी क्या है?
थर्मल सेंसिटिविटी, जिसे NETD (शोर इक्विवेलेंट टेम्परेचर डिफरेंस) भी कहा जाता है, मीडियम वेव (MWIR) और लॉन्ग वेव (LWIR) थर्मल इमेजिंग कैमरों के मूल्यांकन के लिए एक प्रमुख पैरामीटर है।यह सीधे थर्मल इमेजर द्वारा मापी गई स्पष्टता से संबंधित है।यह तापमान अंतर के सिग्नल-टू-शोर अनुपात का प्रतिनिधित्व करने वाला एक संख्यात्मक मान है और मिलीकेल्विन (एमके) में मापा जाता है।थर्मल संवेदनशीलता मान जितना छोटा होगा, संवेदनशीलता उतनी ही अधिक होगी और छवि स्पष्ट होगी।
2. थर्मल इमेजिंग के अनुप्रयोग क्या हैं?
तापमान माप और सभी मौसम इमेजिंग इन्फ्रारेड थर्मल इमेजिंग तकनीक के दो बुनियादी कार्य हैं।इन दो प्रौद्योगिकियों के आधार पर विकसित उत्पादों का व्यापक रूप से सुरक्षा और निगरानी, यूएवी पेलोड, औद्योगिक निरीक्षण, अग्निशामक, भविष्य कहनेवाला रखरखाव, एडीएएस, महामारी की रोकथाम, एआईओटी आदि में उपयोग किया जाता है।
