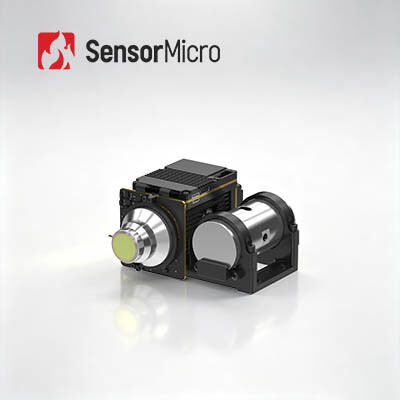

MWIR कूल्ड थर्मल मॉड्यूल 1280x1024 रिज़ॉल्यूशन और कंटीन्यूअस ज़ूम लेंस 15~300mm/F4 HOT टेक्नोलॉजी के साथ
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | गेविन GC1210HMF |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| हाई डेफिनेशन | 1280x1024 | पिक्सेल पिच | 10सुक्ष्ममापी |
|---|---|---|---|
| फ्रेम रेट | 50 हर्ट्ज | नेटडी | 20mK(F2); 25एमके(एफ4) |
| आकार | 101×101×54मिमी | वर्णक्रमीय श्रेणी | 3.7~4.8μm मेगावाट |
| प्रमुखता देना | कूल्ड थर्मल मॉड्यूल 1280x1024,750mm लेंस कूल्ड थर्मल मॉड्यूल,MWIR थर्मल कैमरा कोर |
||
उत्पाद विवरण
एमडब्ल्यूआईआर ठंडा गर्म थर्मल मॉड्यूल 1280x1024 निरंतर ज़ूम लेंस के साथ 15 ~ 300 मिमी / एफ 4
उत्पाद का अवलोकन
गैविन जीसी1210एचएमएफ इन्फ्रारेड कैमरा कोर में 1280×1024/10μm हाई ऑपरेटिंग टेम्परेचर (HOT) मिड-वेव इन्फ्रारेड (MWIR) ठंडा डिटेक्टर है। पारंपरिक 640×512/15μm MWIR समाधानों की तुलना में,यह एक तिहाई कम पिक्सेल पिच और चार गुना उच्च संकल्प सरणी प्रदान करता है, जो स्थानिक संकल्प और छवि स्पष्टता में नाटकीय रूप से सुधार करता है। उन्नत छवि प्रसंस्करण एल्गोरिदम के साथ संयुक्त, यह उच्च परिभाषा प्रदान करता है,मेगापिक्सल रिज़ॉल्यूशन पर बारीक विस्तृत अवरक्त चित्रण.
HOT तकनीक द्वारा संचालित, GAVIN GC1210HMF इन्फ्रारेड कैमरा कोर एक कॉम्पैक्ट आकार, हल्के डिजाइन और कम बिजली की खपत की पेशकश करके SWaP प्रदर्शन को काफी बढ़ाता है,इसे सख्त अंतरिक्ष और एकीकरण आवश्यकताओं के साथ लंबी दूरी की अवरक्त प्रणालियों के लिए एक आदर्श समाधान बना रहा है.
मुख्य विशेषताएं
- मेगापिक्सल इमेजिंग, बेहतर गुणवत्ता
- 1280×1024/10μm HOT MWIR ठंडा इन्फ्रारेड डिटेक्टर के आधार पर विकसित, उच्च परिभाषा और नाजुक छवि गुणवत्ता प्रदान करता है
- उन्नत छवि प्रसंस्करण एल्गोरिदम जैसे डीआरसी, 2 डी / 3 डी शोर में कमी, और स्पष्ट इमेजिंग के लिए ईई किनारे में वृद्धि के साथ एकीकृत
- अंतिम SWaP अनुकूलन के लिए HOT प्रौद्योगिकी
- 150K पर उच्च तापमान संचालन का समर्थन करता है, ठंडा समय ≤4min के साथ
- कॉम्पैक्ट आयाम 101×101×54 मिमी तक, केवल 570 ग्राम पर हल्का वजन
- समृद्ध इंटरफ़ेस, आसान एकीकरण
- कैमरेलिंक/यूएसबी3.0/जीआईजीई/एचडीएमआई/एसडीआई/एमआईपीआई/फाइबर ऑप्टिक वीडियो आउटपुट का समर्थन करता है
- लचीला RAW/YUV छवि डेटा आउटपुट
उत्पाद विनिर्देश
| मॉडल | गेविन GC1210HMF गर्म MWIR ठंडा इन्फ्रारेड कैमरा कोर |
|---|---|
| संकेतक | |
| संकल्प | 1280×1024 |
| पिक्सेल आकार | 10μm |
| स्पेक्ट्रल प्रतिक्रिया | 3.7μm±0.2μm ∙4.8μm±0.2μm |
| IR डिटेक्टर NETD ((23°C) | 20mK ((F2) 25mK ((F4) |
| छवि प्रसंस्करण | |
| फ्रेम दर | 50Hz |
| डिजिटल ज़ूम | 1× से 8× निरंतर डिजिटल ज़ूम |
| छवि दिशा | क्षैतिज/ऊर्ध्वाधर/व्याकरणीय फ्लिप |
| छवि एल्गोरिथ्म | डीआरसी, 2 डी/3 डी छवि शोर में कमी, ईई |
| विद्युत विशेषताएं | |
| डिजिटल वीडियो | मानक: डीवीपी विकल्पः कैमरालिंक/यूएसबी3.0/जीआईजीई/एसडीआई/एचडीएमआई/एमआईपीआई/एकल मोड ऑप्टिकल फाइबर/मल्टी-मोड ऑप्टिकल फाइबर |
| बाहरी सिंक | मानकः LV-TTL विकल्पः RS422/LVDS |
| संचार | मानकः USB2.0/LV-TTL विकल्पः RS422/CAN/USB3.0/GigE |
| विद्युत आपूर्ति | 12V±1V |
| स्थिर बिजली की खपत ((23°C) | ≤8W |
| ठंडा होने का समय ((23°C) | ≤4 मिनट |
| आकार ((मिमी) | 101×101×54 |
| वजन ((g) | ≤570 |
| ऑपरेटिंग तापमान | -40°C~+71°C |
| ऑप्टिकल लेंस | |
| लेंस विकल्प | फिक्स्ड फोकसः 15 मिमी/एफ2 निरंतर ज़ूम: 15~300 मिमी/एफ4 30~500 मिमी/एफ4 |
औद्योगिक अनुप्रयोग
गैविन जीसी1210एचएमएफ थर्मल इन्फ्रारेड कैमरा मॉड्यूल का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है जैसे कि रिमोट मॉनिटरिंग सिस्टम, फ्लाइट विजन एन्हांसमेंट सिस्टम, मल्टी-सेंसर पेलोड,और अन्य उन्नत इमेजिंग अनुप्रयोग.
मानक सेवा
- पूर्ण प्रलेखनःउत्पाद मैनुअल, सेटअप गाइड और चयन संदर्भ
- विकास एवं परीक्षण सहायता:नमूना एकीकृत परीक्षण, प्रदर्शन मूल्यांकन और पैरामीटर सत्यापन
- उन्नत डेवलपर टूलकिटःगहरी एकीकरण के लिए एसडीके, एपीआई, एल्गोरिदम और डिबगिंग उपकरण
- दूरस्थ तकनीकी सहायताःत्वरित प्रतिक्रिया और समय पर समाधान के साथ 24/7 समर्थन
- वारंटीःमूल भागों और इष्टतम प्रदर्शन को बहाल करने के लिए सख्त प्रक्रिया अनुपालन
अक्सर पूछे जाने वाले प्रश्न
थर्मल संवेदनशीलता क्या है?
थर्मल संवेदनशीलता, जिसे NETD (शोर समकक्ष तापमान अंतर) भी कहा जाता है, मध्यम तरंग (MWIR) और लंबी तरंग (LWIR) थर्मल इमेजिंग कैमरों का मूल्यांकन करने के लिए एक प्रमुख पैरामीटर है।यह सीधे थर्मल इमेजर द्वारा मापी गई स्पष्टता से संबंधित हैयह एक संख्यात्मक मान है जो तापमान अंतर के संकेत-शोर अनुपात का प्रतिनिधित्व करता है और मिली केल्विन्स (mK) में मापा जाता है।संवेदनशीलता जितनी अधिक होगी, छवि उतनी ही स्पष्ट होगी.
SWaP3 क्या है?
SWaP3 आकार, वजन, शक्ति, प्रदर्शन और मूल्य को संदर्भित करता है। यह अवरक्त उद्योग की प्रौद्योगिकी प्रवृत्ति को दर्शाता है।
डीआरआई क्या है?
डीआरआई आमतौर पर थर्मल इमेजिंग सिस्टम की पहचान, पहचान और पहचान दूरी को संदर्भित करता है। यह थर्मल इमेजिंग सिस्टम के प्रदर्शन का न्याय करने के लिए एक महत्वपूर्ण पैरामीटर है।
अनकूल्ड और कूल्ड आईआर डिटेक्टरों में क्या अंतर है?
वर्तमान में बाजार में दो प्रकार के इन्फ्रारेड थर्मल इमेजिंग सेंसर हैं, ठंडा और अनकूल्ड। अनकूल्ड आईआर डिटेक्टर परिवेश के तापमान पर काम करता है।यह अर्धचालक उद्योग पर आधारित है और इसलिए आमतौर पर छोटे आकार और कम लागत के साथ बड़ी मात्रा में निर्मित किया जा सकता है।अनकूल्ड आईआर डिटेक्टरों का व्यापक रूप से पोर्टेबल/हैंडहेल्ड/मोबाइल उपकरणों में उपयोग किया जाता है।ठंडा IR डिटेक्टर एक इकाई में पैक किए जाते हैं जो उन्हें एक बहुत कम तापमान पर रखता है जिसे एक क्रायो कूलर द्वारा समर्थित किया जाना चाहिएवे अनकूल्ड सेंसरों की तुलना में बहुत बड़े, महंगे और कम विश्वसनीय हैं, मुख्य रूप से जटिल शीतलन प्रणालियों के कारण।ठंडा प्रणाली अविश्वसनीय रूप से संवेदनशील हैं और आमतौर पर लंबी दूरी के मिशन को प्राप्त करने के लिए लंबी फोकल दूरी ऑप्टिक्स के साथ काम करते हैं.
