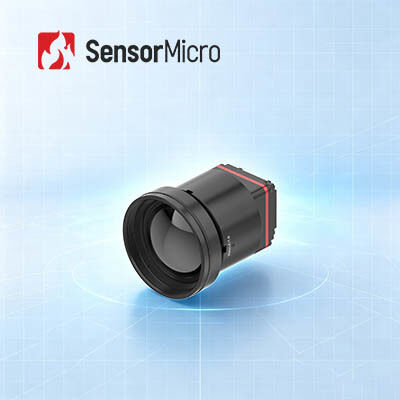

1280x1024 रिज़ॉल्यूशन 8μm पिक्सेल पिच और 30mK NETD के साथ अनकूल्ड LWIR थर्मल इमेजिंग मॉड्यूल फोटोवोल्टिक निरीक्षण के लिए
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | आईटीएल1208 |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| संकल्प | 1280x1024 | बिजली की खपत | 1 माह |
|---|---|---|---|
| वर्णक्रमीय श्रेणी | 8~14μm | पिक्सेल पिच | 8μm |
| विशिष्ट NETD | ≤30mK | फ्रेम रेट | 25/30 हर्ट्ज |
| प्रमुखता देना | Uncooled LWIR थर्मल इमेजिंग मॉड्यूल,पेलोड थर्मल इमेजिंग मॉड्यूल,640x512 अनकूल्ड थर्मल कैमरा कोर |
||
उत्पाद विवरण
अनकूल्ड LWIR थर्मल इमेजिंग मॉड्यूल 1280x1024/8µm फोटोवोल्टिक निरीक्षण के लिए
उत्पाद अवलोकन
अपने उपकरणों के लिए एक शक्तिशाली मेगापिक्सेल थर्मल कैमरा कोर की तलाश है? iTL1208 थर्मल कैमरा कोर से मिलें। हमने 12 मिमी लेंस के साथ केवल 35.7 ग्राम वजन वाले कॉम्पैक्ट 22.6*22.6*34.5 मिमी मॉड्यूल में पूर्ण 1280*1024 8µm उच्च-रिज़ॉल्यूशन थर्मल प्रदर्शन को संपीड़ित किया है। 30mK अल्ट्रा-लो NETD का दावा करते हुए, यह इन्फ्रारेड कैमरा मॉड्यूल सबसे हल्की तापमान भिन्नताओं को उठाता है जिन्हें नग्न आंख से पता नहीं लगाया जा सकता है। MIPI CSI के माध्यम से आसानी से प्लग और एकीकृत करें, जिसमें RAW और YUV आउटपुट दोनों और सरल I2C/सीरियल पोर्ट नियंत्रण शामिल हैं। चाहे आप अग्निशमन कैमरे, हैंडहेल्ड निरीक्षण उपकरण या मोबाइल निगरानी उपकरण बनाते हों, iTL1208 थर्मल इमेजिंग मॉड्यूल आपका एकदम सही हल्का थर्मल विजन समाधान है।
मुख्य विशेषताएं
- अत्यधिक हल्का डिज़ाइन
22.6*22.6*34.5 मिमी का कॉम्पैक्ट आकार और 35.7 ग्राम वजन (12 मिमी लेंस सहित)
अपनी श्रेणी में उच्चतम एकीकरण स्तरों में से एक - उच्च संवेदनशीलता, सटीक पहचान
8µm अल्ट्रा-स्मॉल पिक्सेल आकार 1280*1024 रिज़ॉल्यूशन के साथ, जो बारीक विवरण और स्पष्ट चित्र प्रदान करता है
विशिष्ट NETD ≤ 30mK, सूक्ष्म तापमान भिन्नताओं का विश्वसनीय पता लगाने में सक्षम बनाता है - सरलीकृत विकास, तीव्र एकीकरण
विविध अनुप्रयोग आवश्यकताओं को पूरा करने के लिए कई ऑप्टिकल लेंस विकल्प उपलब्ध हैं
MIPI CSI छवि आउटपुट इंटरफ़ेस का समर्थन करता है
RAW और YUV छवि डेटा आउटपुट, सीरियल पोर्ट/I2C के माध्यम से नियंत्रण के साथ
उत्पाद विनिर्देश
| मॉडल | iTL1208 |
|---|---|
| IR डिटेक्टर संकेतक | संवेदनशील सामग्री: VOx |
| रिज़ॉल्यूशन: 1280*1024 | |
| पिक्सेल आकार: 8µm | |
| स्पेक्ट्रल प्रतिक्रिया: 8µm ~ 14µm | |
| विशिष्ट NETD: ≤30mK | |
| छवि प्रसंस्करण | डिजिटल फ्रेम दर: 25/30Hz |
| स्टार्ट-अप समय: ≤6s | |
| डिजिटल वीडियो: RAW/YUV | |
| छवि एल्गोरिथम: NUC/3DNR/DNS/DRC/EE | |
| छवि प्रदर्शन: 10 प्रकार (व्हाइट हॉट/लावा/आयरन रेड/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो 1/रेनबो 2/टिंट/ब्लैक हॉट) | |
| पीसी सॉफ्टवेयर | पीसी सॉफ्टवेयर: मॉड्यूल नियंत्रण और वीडियो डिस्प्ले |
| इलेक्ट्रिकल | मानक बाहरी इंटरफ़ेस: 34पिन_कनेक्टर इंटरफ़ेस: BP04SD-34-0065-R0 |
| संचार इंटरफ़ेस: TTL-232/I2C | |
| डिजिटल वीडियो इंटरफ़ेस: MIPI-CSI | |
| आपूर्ति वोल्टेज: 4.5-5.5V | |
| विशिष्ट बिजली की खपत: 1W | |
| यांत्रिक | आकार (लेंस सहित): 5 मिमी लेंस के साथ: 22.6 मिमी*22.6 मिमी*50 मिमी (लेंस बाहरी व्यास Φ37 मिमी) 10 मिमी लेंस के साथ: 22.6 मिमी*22.6 मिमी*45.3 मिमी (लेंस बाहरी व्यास Φ33 मिमी) 12 मिमी लेंस के साथ: 22.6 मिमी*22.6 मिमी*34.5 मिमी (लेंस बाहरी व्यास Φ26.6 मिमी) 17 मिमी लेंस के साथ: 22.6 मिमी*22.6 मिमी*35.4 मिमी (लेंस बाहरी व्यास Φ27 मिमी) 25 मिमी लेंस के साथ: 22.6 मिमी*22.6 मिमी*44.2 मिमी (लेंस बाहरी व्यास Φ33 मिमी) 35 मिमी लेंस के साथ: 22.6 मिमी*22.6 मिमी*50.9 मिमी (लेंस बाहरी व्यास Φ43.2 मिमी) |
| वजन (लेंस सहित): 85.5±4.5g (5 मिमी लेंस के साथ) 70.5±3.6g (10 मिमी लेंस के साथ) 35.7±2g (12 मिमी लेंस के साथ) 40.7±2.1g (17 मिमी लेंस के साथ) 71.0±3.6g (25 मिमी लेंस के साथ) 110±5.5g (35 मिमी लेंस के साथ) | |
| पर्यावरणीय अनुकूलनशीलता | ऑपरेटिंग तापमान: -40℃~+70℃ |
| भंडारण तापमान: -45℃~+85℃ | |
| आर्द्रता: 5%~95%, गैर-संक्षेपण | |
| कंपन: 5.35grms, रैंडम कंपन, 3-अक्ष | |
| प्रभाव: हाफ साइन वेव, 40g/11ms, प्रभाव दिशा X अक्ष, 3 बार | |
| प्रमाणन: ROHS2.0/REACH | |
| ऑप्टिकल लेंस | फिक्स्ड फोकस एथर्मल: 5/10/12/17/25/35 मिमी |
औद्योगिक अनुप्रयोग
iTL1208 थर्मल इमेजिंग मॉड्यूल का व्यापक रूप से वन अग्निशमन, बिजली रखरखाव, फोटोवोल्टिक निरीक्षण, सुरक्षा निगरानी, पहनने योग्य उपकरण, पोर्टेबल उपकरण आदि जैसे क्षेत्रों में उपयोग किया जा सकता है।
हमारे फायदे
- समृद्ध उत्पाद विविधता
कई सरणी रिज़ॉल्यूशन, पिक्सेल आकार, तरंग दैर्ध्य और लेंस विकल्प संयोजन विविध अनुप्रयोगों के लिए अधिक लचीलापन प्रदान करते हैं। - उत्कृष्ट प्रदर्शन
स्पष्ट इमेजिंग, कॉम्पैक्ट आकार, कम बिजली की खपत, उच्च संवेदनशीलता और मजबूत विश्वसनीयता - विभिन्न पर्यावरणीय चुनौतियों के तहत प्रदर्शन करने के लिए डिज़ाइन किया गया है। - आसान एकीकरण
कई इंटरफ़ेस विकल्प एकीकरण को सीधा बनाते हैं और कई अनुप्रयोग क्षेत्रों में तेजी से विकास को सक्षम करते हैं।
अक्सर पूछे जाने वाले प्रश्न
इन्फ्रारेड थर्मल इमेजिंग का क्या फायदा है?
- पूर्ण अंधेरे में देखना
- छलावरण के तहत पहचान
- लंबी दूरी का पता लगाना
- गर्मी वितरण का पता लगाना
- गैर-संपर्क तापमान माप
- व्यवसाय जागरूकता
- और इसी तरह
थर्मल संवेदनशीलता क्या है?
थर्मल संवेदनशीलता, जिसे NETD (नॉइज़ इक्विवेलेंट टेम्परेचर डिफरेंस) भी कहा जाता है, मध्यम तरंग (MWIR) और लंबी तरंग (LWIR) थर्मल इमेजिंग कैमरों का मूल्यांकन करने के लिए एक प्रमुख पैरामीटर है। यह सीधे थर्मल इमेजर द्वारा मापी गई स्पष्टता से संबंधित है। यह तापमान अंतर के सिग्नल-टू-नॉइज़ अनुपात का प्रतिनिधित्व करने वाला एक संख्यात्मक मान है और मिलीकेल्विन (mK) में मापा जाता है। थर्मल संवेदनशीलता मान जितना छोटा होगा, संवेदनशीलता उतनी ही अधिक होगी और छवि उतनी ही स्पष्ट होगी।
वेफर लेवल पैकेज, सिरेमिक पैकेज और मेटल पैकेज में क्या अंतर है?
अनकूल्ड इन्फ्रारेड डिटेक्टर वर्तमान में मेटल पैकेजिंग, सिरेमिक पैकेजिंग और वेफर-लेवल पैकेजिंग में विभाजित हैं। मेटल पैकेजिंग सबसे पुरानी और तीन मुख्य पैकेजिंग रूपों में सबसे अच्छी है; वेफर-लेवल पैकेजिंग बड़े पैमाने पर उत्पादन के लिए उपयुक्त है; और सिरेमिक पैकेजिंग नागरिक उत्पादों के लिए समर्पित बाजार द्वारा अधिक पसंद की जाती है।
