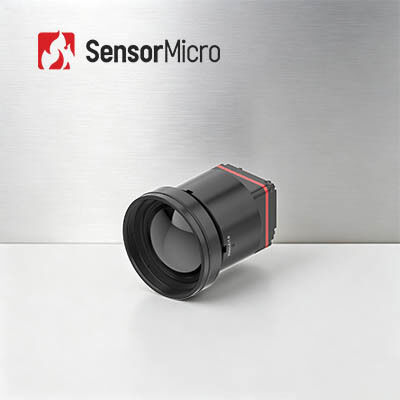

पोर्टेबल उपकरणों के लिए 8μm पिक्सेल पिच और ≤30mK NETD के साथ SWaP-C LWIR 1280x1024 रिज़ॉल्यूशन थर्मल कैमरा मॉड्यूल
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | आईटीएल1208 |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| संकल्प | 1280x1024 | बिजली की खपत | 1 माह |
|---|---|---|---|
| वर्णक्रमीय श्रेणी | 8~14μm | पिक्सेल पिच | 8μm |
| विशिष्ट NETD | ≤30mK | फ्रेम रेट | 25/30 हर्ट्ज |
| प्रमुखता देना | SWAP-C LWIR थर्मल कैमरा मॉड्यूल,ड्रोन LWIR थर्मल कैमरा मॉड्यूल,ड्रोन थर्मल कैमरा कोर 12uM |
||
उत्पाद विवरण
पोर्टेबल उपकरणों के लिए SWaP-C LWIR 1280x1024/8μm थर्मल कैमरा मॉड्यूल
उत्पाद का अवलोकन
iTL1208 थर्मल इमेजिंग मॉड्यूल एक अगली पीढ़ी का अनकूल्ड मेगापिक्सल इन्फ्रारेड कैमरा कोर है जिसे कम SWAP मोबाइल सिस्टम के लिए डिज़ाइन किया गया है।उच्च परिशुद्धता वाले थर्मल डिटेक्शन क्षमताओं के साथ लघु हार्डवेयर को जोड़ना.
यह इन्फ्रारेड कैमरा मॉड्यूल 8μm छोटे पिक्सेल पिच, 1280×1024 मेगापिक्सेल रिज़ॉल्यूशन और अल्ट्रा-संवेदनशील थर्मल डिटेक्शन के लिए ≤30mK विशिष्ट NETD के साथ प्रीमियम इमेजिंग प्रदर्शन प्रदान करता है।
अग्निशमन, औद्योगिक निदान, बाहरी निगरानी और पोर्टेबल थर्मल उपकरणों के लिए आदर्श।
मुख्य विशेषताएं
- बेहद हल्का डिजाइन- 22.6×22.6×34.5 मिमी का कॉम्पैक्ट आकार और 35.7 ग्राम वजन (12 मिमी लेंस सहित) अपने वर्ग में सबसे उच्च स्तर के एकीकरण के साथ
- उच्च संवेदनशीलता, सटीक पता लगाने- 1280×1024 रिज़ॉल्यूशन के साथ 8μm अल्ट्रा-छोटे पिक्सेल आकार, सूक्ष्म तापमान अंतर के विश्वसनीय पता लगाने के लिए विशिष्ट NETD ≤ 30mK के साथ ठीक विवरण और स्पष्ट छवियां प्रदान करते हैं
- सरलीकृत विकास, तेजी से एकीकरण- कई ऑप्टिकल लेंस विकल्प, सीरियल पोर्ट/आई2सी के माध्यम से नियंत्रण के साथ एमआईपीआई सीएसआई छवि आउटपुट इंटरफ़ेस, रॉ और यूवी छवि डेटा आउटपुट का समर्थन करता है
उत्पाद विनिर्देश
| मॉडल | आईटीएल1208 |
|---|---|
| आईआर डिटेक्टर सूचक | |
| संवेदनशील सामग्री | VOx |
| संकल्प | 1280×1024 |
| पिक्सेल आकार | 8 माइक्रोन |
| स्पेक्ट्रल प्रतिक्रिया | 8μm ~ 14μm |
| विशिष्ट NETD | ≤30mK |
| छवि प्रसंस्करण | |
| डिजिटल फ्रेम दर | 25/30 हर्ट्ज |
| प्रारंभ समय | ≤6s |
| डिजिटल वीडियो | RAW/YUV |
| छवि एल्गोरिथ्म | NUC/3DNR/DNS/DRC/EE |
| छवि प्रदर्शन | 10 प्रकार (व्हाइट हॉट/लावा/आयरन रेड/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो 1/रेनबो 2/टिंट/ब्लैक हॉट) |
| पीसी सॉफ्टवेयर | मॉड्यूल नियंत्रण और वीडियो डिस्प्ले |
| विद्युत | |
| मानक बाहरी इंटरफ़ेस | 34Pin_Connector इंटरफ़ेस: BP04SD-34-0065-R0 |
| संचार इंटरफ़ेस | TTL-232/I2C |
| डिजिटल वीडियो इंटरफ़ेस | एमआईपीआई-सीएसआई |
| आपूर्ति वोल्टेज | 4.5-5.5V |
| सामान्य बिजली की खपत | 1W |
| मैकेनिकल | |
| आकार (लेंस सहित) | 5 मिमी लेंस के साथः 22.6mm × 22.6mm × 50mm (लेंस बाहरी व्यास Φ37mm) 10 मिमी लेंस के साथः 22.6mm × 22.6mm × 45.3mm (लेंस बाहरी व्यास Φ33mm) 12 मिमी लेंस के साथः 22.6mm × 22.6mm × 34.5mm (लेंस बाहरी व्यास Φ26.6mm) 17 मिमी लेंस के साथः 22.6mm × 22.6mm × 35.4mm (लेंस बाहरी व्यास Φ27mm) 25 मिमी लेंस के साथः 22.6 मिमी × 22.6 मिमी × 44.2 मिमी (लेंस बाहरी व्यास Φ33 मिमी) 35 मिमी लेंस के साथः 22.6 मिमी × 22.6 मिमी × 50.9 मिमी (लेंस बाहरी व्यास Φ43.2 मिमी) |
| वजन (लेंस सहित) | 85.5±4.5g (5 मिमी लेंस के साथ) 70.5±3.6g (10 मिमी लेंस के साथ) 35.7±2g (12 मिमी लेंस के साथ) 40.7±2.1g (17 मिमी लेंस के साथ) 71.0±3.6g (25 मिमी लेंस के साथ) 110±5.5g (35 मिमी लेंस के साथ) |
| पर्यावरण के अनुकूल | |
| ऑपरेटिंग तापमान | -40°C~+70°C |
| भंडारण तापमान | -45°C~+85°C |
| आर्द्रता | 5%~95%, गैर-संक्षेपण |
| कंपन | 5.35 ग्राम, यादृच्छिक कंपन, 3-अक्ष |
| प्रभाव | आधा साइन तरंग, 40g/11ms, प्रभाव दिशा X अक्ष, 3 बार |
| प्रमाणन | ROHS2.0/REACH |
| ऑप्टिकल लेंस | फिक्स्ड फोकस एथर्मलः 5/10/12/17/25/35 मिमी |
औद्योगिक अनुप्रयोग
आईटीएल1208 थर्मल इमेजिंग मॉड्यूल का व्यापक रूप से वन अग्निशमन, बिजली रखरखाव, फोटोवोल्टिक निरीक्षण, सुरक्षा निगरानी, पहनने योग्य उपकरणों, पोर्टेबल उपकरणों और अधिक में उपयोग किया जा सकता है।
हमारी टीम
- गहरी तकनीकी विशेषज्ञता- चिप डिजाइन, वेफर निर्माण, पैकेजिंग और परीक्षण में मजबूत क्षमताओं के साथ इन्फ्रारेड सेंसर प्रौद्योगिकी अनुसंधान, विकास और अनुप्रयोग में कई वर्षों का अनुभव,और प्रणाली एकीकरण
- नवाचार और व्यावहारिक कार्यान्वयन पर केंद्रित- थर्मल इमेजिंग में तकनीकी सफलताओं को आगे बढ़ाने के लिए प्रतिबद्ध, लगातार NETD, SWaP और ऑपरेटिंग तापमान में सीमाओं को आगे बढ़ाते हुए
- विविध उत्पाद पोर्टफोलियो- विभिन्न उद्योगों के लिए ठंडा और अनकूल्ड दोनों समाधानों सहित इन्फ्रारेड डिटेक्शन घटकों की व्यापक श्रृंखला
- कठोर विश्वसनीयता सत्यापन- दीर्घकालिक स्थिरता और विश्वसनीयता सुनिश्चित करने के लिए उत्पादन के दौरान कई परीक्षण प्रक्रियाओं के साथ मजबूत गुणवत्ता प्रबंधन प्रणाली
- पेशेवर तकनीकी सहायता- सिस्टम एकीकरण में तेजी लाने और दक्षता में सुधार के लिए इंजीनियरिंग टीम ग्राहकों के अनुसंधान एवं विकास और उत्पाद टीमों के साथ मिलकर काम करती है
अक्सर पूछे जाने वाले प्रश्न
इन्फ्रारेड डिटेक्टर/थर्मल इमेजिंग सेंसर क्या है?
अवरक्त तरंगों को मानव आंखों से नहीं देखा जा सकता है।इन्फ्रारेड डिटेक्टर/थर्मल इमेजिंग सेंसर एक ऑप्टिकल-इलेक्ट्रिक उपकरण है जो इन्फ्रारेड विकिरण और थर्मल ऊर्जा पर प्रतिक्रिया करता है और इसे विद्युत संकेतों में परिवर्तित करता है, तो दृश्य थर्मल छवियों को आउटपुट करता है।
डब्ल्यूएलपी क्या है?
डब्ल्यूएलपी (WLP) वेफर लेवल पैकेज को संदर्भित करता है। यह पूरी एमईएमएस वेफर पर सीधे उच्च वैक्यूम पैकेजिंग को पूरा करने की प्रक्रिया है, फिर एक एकल अवरक्त सेंसर बनाने के लिए लिखना और काटना।धातु पैकेज और सिरेमिक पैकेज के साथ, वे अनकूल्ड इन्फ्रारेड डिटेक्टरों के 3 मुख्य पैकेज प्रारूप हैं।
डब्ल्यूएलपी का क्या फायदा है?
WLP IR डिटेक्टर विशेष रूप से उपभोक्ता इलेक्ट्रॉनिक्स बाजार में इन्फ्रारेड प्रौद्योगिकी के अनुप्रयोग में लघुकरण और कम लागत की आवश्यकताओं को पूरा करने के लिए डिज़ाइन किए गए हैं।वॉल्यूम विनिर्माण क्षमता के साथ, अब उभरते बाजारों में अधिक नए अनुप्रयोगों को बढ़ावा देने के लिए विभिन्न प्रकार के WLP इन्फ्रारेड मॉड्यूल समाधान प्रदान कर रहा है।
