यूएवी और ड्रोन थर्मल कैमरा मॉड्यूल अनकूल्ड लाइटवेट 640x512 12μm
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xसंकल्प | 640x512 | बिजली की खपत | 0.7W |
---|---|---|---|
वर्णक्रमीय श्रेणी | 8~14μm | पिक्सेल पिच | 12μm |
विशिष्ट NETD | 40mK | फ्रेम रेट | 30 हर्ट्ज |
हाई लाइट | ड्रोन थर्मल कैमरा मॉड्यूल 12um,लाइटवेट यूएवी थर्मल कैमरा मॉड्यूल,यूएवी अनकूल्ड थर्मल कैमरा कोर |

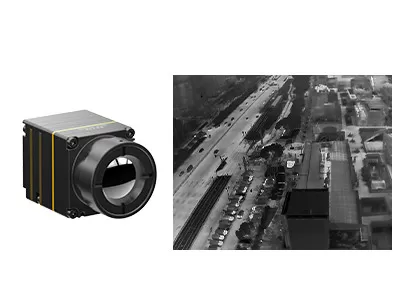

यूएवी और ड्रोन के लिए अनकूल्ड 640x512 12μm थर्मल कैमरा मॉड्यूल
iTL612R इंफ्रारेड कैमरा कोर 640x512 / 12μm वेफर लेवल पैकेज (WLP) इंफ्रारेड थर्मल डिटेक्टर को एकीकृत करता है।यह 8 से 14μm तक स्पेक्ट्रल रेंज वाले ड्रोन के लिए एक बिना ठंडा LWIR रेडियोमेट्रिक थर्मल इमेजिंग मॉड्यूल है।
iTL612 थर्मल कैमरा मॉड्यूल में शार्प और क्रिस्प इमेज प्रेजेंटेशन, कॉम्पैक्ट साइज और कम कीमत की विशेषताएं हैं।पूरी तरह से अनुकूलित SWaP के लिए उन्मुख, iTL612R अनकूल्ड थर्मल मॉड्यूल सीमित स्थान के साथ इन्फ्रारेड सिस्टम एकीकरण के लिए एक विश्वसनीय समाधान प्रदान करता है।इसकी कॉम्पैक्ट संरचना समान विनिर्देश मॉड्यूल के शीर्ष स्तर पर पहुंच गई है।इसमें औद्योगिक तापमान माप के लिए -20 ℃ ~ 550 ℃ से माप सीमा के साथ एक वैकल्पिक थर्मोग्राफिक फ़ंक्शन भी है।
ITL612 थर्मल मॉड्यूल विशेष रूप से भविष्य कहनेवाला रखरखाव, फोटोवोल्टिक निरीक्षण, पर्यावरण संरक्षण, वैज्ञानिक अनुसंधान, हवाई फोटोग्राफी, पुलिस जांच, राहत और बचाव, वन आग रोकथाम, शहरी सुरक्षा आदि के क्षेत्र के लिए विकसित किया गया है।
कॉम्पैक्ट और लाइटवेट डिज़ाइन
• आकार: 21mm×22.3mm×27.3mm (9.1mm लेंस के साथ)
• वजन: 20.8g ± 1.5g (9.1mm लेंस के साथ)
• कम बिजली की खपत 0.7W . जितनी कम हो
स्पष्ट छवि और सटीक रेडियोमेट्री
• बिल्कुल नई छवि प्रक्रिया एल्गोरिथम: NUC/3DNR/DNS/DRC/EE
• समर्थन विंडोज/लिनक्स/एआरएम एसडीके
• समर्थन क्षेत्रीय, बिंदु और इज़ोटेर्म तापमान माप
आसान एकीकरण के लिए विभिन्न इंटरफेस
• डीवीपी/एलवीडीएस/यूएसबी2.0 इंटरफेस, रॉ/वाईयूवी छवि डेटा आउटपुट, सीरियल पोर्ट नियंत्रण
नमूना | iTL612/आर |
आईआर डिटेक्टर प्रदर्शन | |
संवेदनशील सामग्री | वैनेडियम ऑक्साइड |
संकल्प | 640×512 |
पिक्सेल आकार | 12μm |
वर्णक्रमीय श्रेणी | 8~14μm |
विशिष्ट NETD | ≤40mk |
मूर्ति प्रोद्योगिकी | |
फ्रेम रेट | 30 हर्ट्ज |
स्टार्टअप का समय | 5एस |
डिजिटल वीडियो | रॉ/वाईयूवी/बीटी656 |
छवि एल्गोरिदम | गैर-एकरूपता सुधार (एनयूसी) 3D शोर में कमी (3DNR) डी-शोर (डीएनएस) गतिशील रेंज संपीड़न (डीआरसी) एज एन्हांसमेंट (ईई) |
छवि प्रदर्शन | काला गर्म/सफेद गर्म/छद्म रंग |
पीसी सॉफ्टवेयर | |
आईसीसी सॉफ्टवेयर | मॉड्यूल नियंत्रण और वीडियो प्रदर्शन |
विद्युत निर्दिष्टीकरण | |
मानक बाहरी इंटरफ़ेस | 30Pin_HRS: DF40C-30DP-0.4V(51), (HRS, पुरुष) |
यूएसबी विस्तार बोर्ड | टाइप-सी |
संचार अंतरफलक | RS232-TTL/USB2.0 |
डिजिटल वीडियो इंटरफ़ेस | CMOS8/USB2.0 |
वोल्टेज आपूर्ति | 3.3V ± 0.1V वीडीसी |
विशिष्ट बिजली की खपत | 0.7W |
तापमान माप | |
तापमान रेंज आपरेट करना | -10 डिग्री सेल्सियस ~ + 50 डिग्री सेल्सियस |
तापमान मापन रेंज | -20 डिग्री सेल्सियस ~ + 150 डिग्री सेल्सियस, 0 डिग्री सेल्सियस ~ 550 डिग्री सेल्सियस;समर्थन अनुकूलन और विस्तार |
तापमान मापन सटीकता | ± 3 डिग्री सेल्सियस या ± 3% (@ 23 ℃ ± 3 ℃) से अधिक |
क्षेत्रीय तापमान मापन | आउटपुट क्षेत्रीय तापमान के अधिकतम, न्यूनतम और औसत मूल्य का समर्थन करें |
एसडीके | समर्थन विंडोज/लिनक्स/एआरएम;वीडियो स्ट्रीम विश्लेषण और ग्रे से तापमान में रूपांतरण प्राप्त करें |
भौतिक विशेषताएं | |
आकार (मिमी) | 21×22.3×27.3 (9.1 मिमी लेंस के साथ) |
वज़न | 20.8g ± 1.5g (9.1mm लेंस के साथ) |
पर्यावरण अनुकूलता | |
परिचालन तापमान | -40°C~+70°C |
भंडारण तापमान | -45°C~+85°C |
नमी | 5% ~ 95%, गैर-संघनक |
कंपन | 5.35 ग्राम, 3 अक्ष |
झटका | हाफ-साइन वेव, 40g/11ms, 3 एक्सिस 6 दिशा |
प्रमाण पत्र | आरओएचएस2.0/पहुंच |
प्रकाशिकी | |
वैकल्पिक लेंस | फिक्स्ड फोकस एथर्मल: 9.1mm |
iTL612/R थर्मल इमेजिंग मॉड्यूल को यूएवी पेलोड और पहनने योग्य उपकरणों में एकीकृत किया जा सकता है ताकि इसका व्यापक रूप से क्षेत्रों में उपयोग किया जा सकेभविष्य कहनेवाला रखरखाव, फोटोवोल्टिक निरीक्षण, पर्यावरण संरक्षण, वैज्ञानिक अनुसंधान, हवाई फोटोग्राफी, पुलिस जांच, राहत और बचाव, जंगल की आग की रोकथाम, शहरी सुरक्षा आदि.
1. इन्फ्रारेड थर्मल इमेजिंग क्या है?
प्रकृति में, वे सभी वस्तुएं जिनका तापमान परम शून्य (- 273 ℃) से अधिक है, अवरक्त किरणों को विकीर्ण कर सकती हैं।लक्ष्य और पृष्ठभूमि के बीच इन्फ्रारेड विकिरण तापमान अंतर को मापने के लिए इन्फ्रारेड कैमरा डिटेक्टर का उपयोग करके, आप विभिन्न इन्फ्रारेड छवियां प्राप्त कर सकते हैं, जिन्हें थर्मल छवियां भी कहा जाता है।
2. इन्फ्रारेड डिटेक्टर कैसे काम करते हैं?
इन्फ्रारेड विकिरण जो लक्ष्य द्वारा उत्सर्जित होता है, थर्मल डिटेक्टर की सेंसिंग रेंज में प्रवेश करता है, फिर इन्फ्रारेड डिटेक्टर विभिन्न तीव्रता के विकिरण सिग्नल को संबंधित विद्युत सिग्नल में परिवर्तित करता है, और फिर प्रवर्धन और वीडियो प्रोसेसिंग के माध्यम से इन्फ्रारेड छवि बनाता है जिसे देखा जा सकता है खुली आंखें।
3. कूल्ड इंफ्रारेड डिटेक्टरों के क्या फायदे हैं?
कूल्ड इंफ्रारेड फोकल प्लेन डिटेक्टर कम तापमान पर संचालित होता है जो एक डिटेक्टर देवर कूलर (डीडीसी) द्वारा प्रदान किया जाता है।इसमें उच्च संवेदनशीलता है और यह बिना कूल्ड इंफ्रारेड डिटेक्टर की तुलना में अधिक सूक्ष्म तापमान अंतर को भेद सकता है।यह बहुत लंबी दूरी पर वस्तुओं का पता लगा सकता है, पहचान सकता है और पहचान सकता है जो दस किलोमीटर से अधिक दूर है।कूल्ड डिटेक्टर की संरचना बहुत जटिल है जिसके परिणामस्वरूप अनकूल्ड डिटेक्टर की तुलना में अपेक्षाकृत अधिक लागत आती है।
